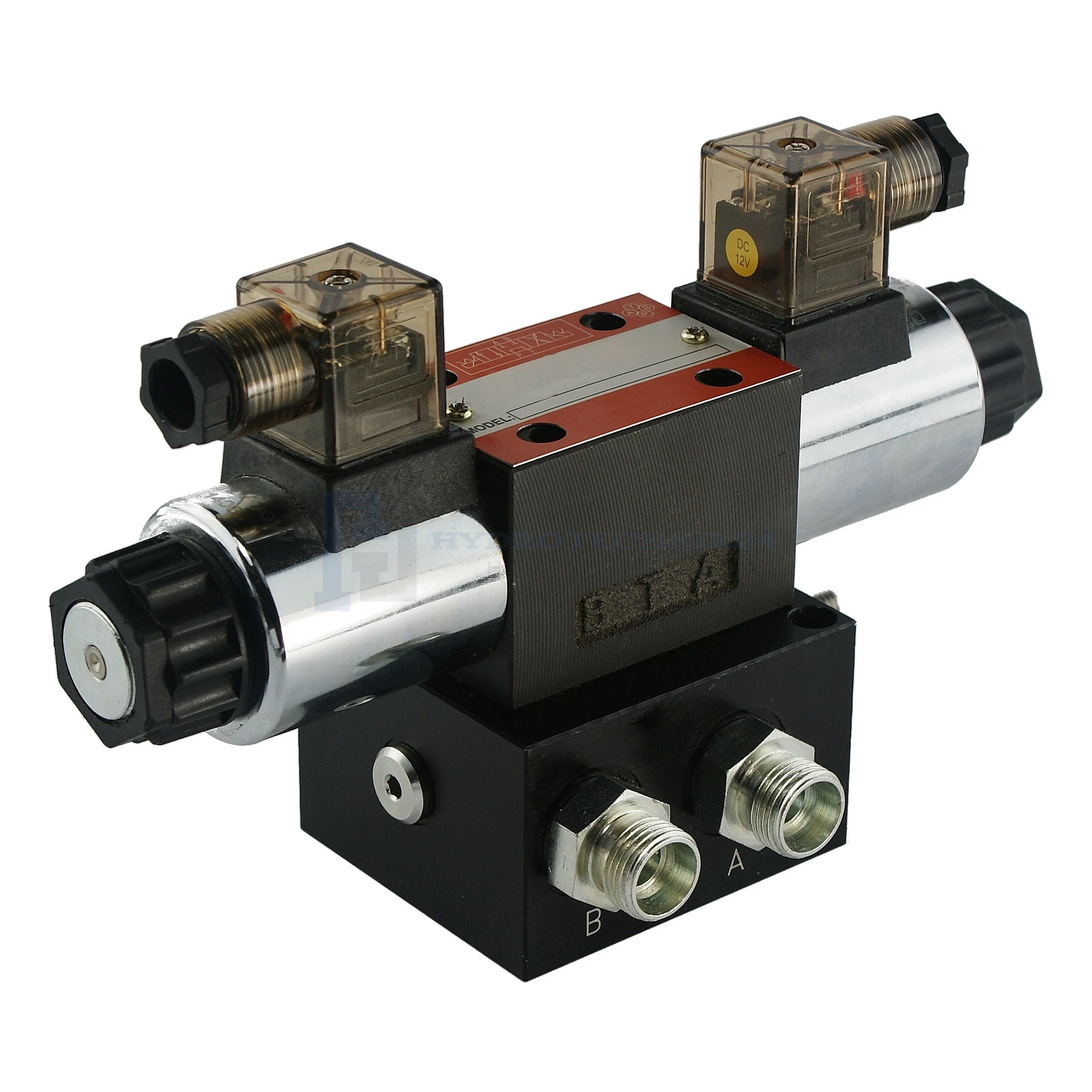

Steuerventil, Steuerblock 1-Fach CETOP 03 NG6 50l/min 24V

Anwendung:

Steuerblock ist an verschiedene Maschinentypen angepasst wie: Landmaschinen, Traktoren, Spritzen, Wenden, Zyklopen, HDS-Lader, Baumaschinen, Lader, Bagger, Kehrmaschinen, Industriemaschinen und andere Geräte mit Hydrauliksystem.

Die Zusammensetzung des angebotenen Sets:

• 1 St. - Grundplatte/Anschlussplatte 1-fach NG6 mit Druckbegrenzungsventil.
• 1 St. - Wegeventil/Elektromagnetventil NG6 24 Volt, A-B geschlossen, P-T verbunden.
• 2 St. - Elektrischer Stecker LED
• Hydraulikanschlussen M18x1,5-Ausgang und Verschlussschraube

Technische Daten:

• Empfohlener Öldurchfluss im System: 0 - 50 l/min.
• Steuerungsbeispiel: Hydraulikzylinder doppeltwikend.

Material:

• Grundplatte: Stahl oder Aluminium, je nach Charge.
• Wegeventil: Stahl

Steuerung:

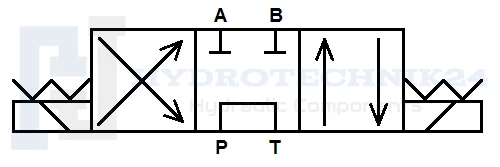

Dreipositionen Schieber (1 - 0 - 2), mit Federrückstellung, d. h. er kehrt nach dem Abschalten der Stromversorgung von selbst in die Neutralstellung zurück. Während sich der Kolben in Neutralstellung (0) befindet, fließt das Öl ungehindert durch den Verteiler in den Rücklaufkanal, die Pumpe arbeitet dann nicht unter Druck und ist entlastet.

Das Funktionsprinzip des Schiebers:

• Nullstellung 0 (die Stromversorgung beider Spulen ist unterbrochen) die Kolbenstange des Hydraulikzylinder steht - das Öl geht zum Überlauf.
• Arbeitsstellung 1 (Stromversorgung erfolgt nur an die erste Spule), die Kolbenstange des Hydraulikzylinder fährt aus.
• Arbeitsstellung 2 (Stromversorgung erfolgt nur an die andere Spule), die Kolbenstange des Hydraulikzylinder fährt ein.

Elektrizität:

• Stromversorgung Gleichstrom (DC) 24V
• Elektrische Stecker haben Dioden, die leuchten, wenn die Spule mit Strom versorgt wird.

Verbindung:

• Anschlussgewinde P (Hydraulikpumpe): 3/8" Innengewinde
• Anschlussgewinde T (Rücklauf/Öltank): 3/8" Innengewinde
• Anschlussgewinde A und B (Hydraulikzylinder): 3/8" Innengewinde

Druckbereich:

• Maximaler Druck auf die Versorgung: 250Bar
• Maximaler Druck am Rücklauf: 50Bar
• Maximaler Druck auf den Abschnitten: 300Bar
• Druckbegrenzungsventil (DBV) ist werkseitig auf 175 Bar eingestellt. Es wird empfohlen, den korrekten Druck vor der Inbetriebnahme zu überprüfen und einzustellen.

Empfohlener Öltemperaturbereich:

• Zulässige Umgebungstemperatur: -40°C bis +60°C
• Zulässige Öltemperatur: -15°C bis +80°C
