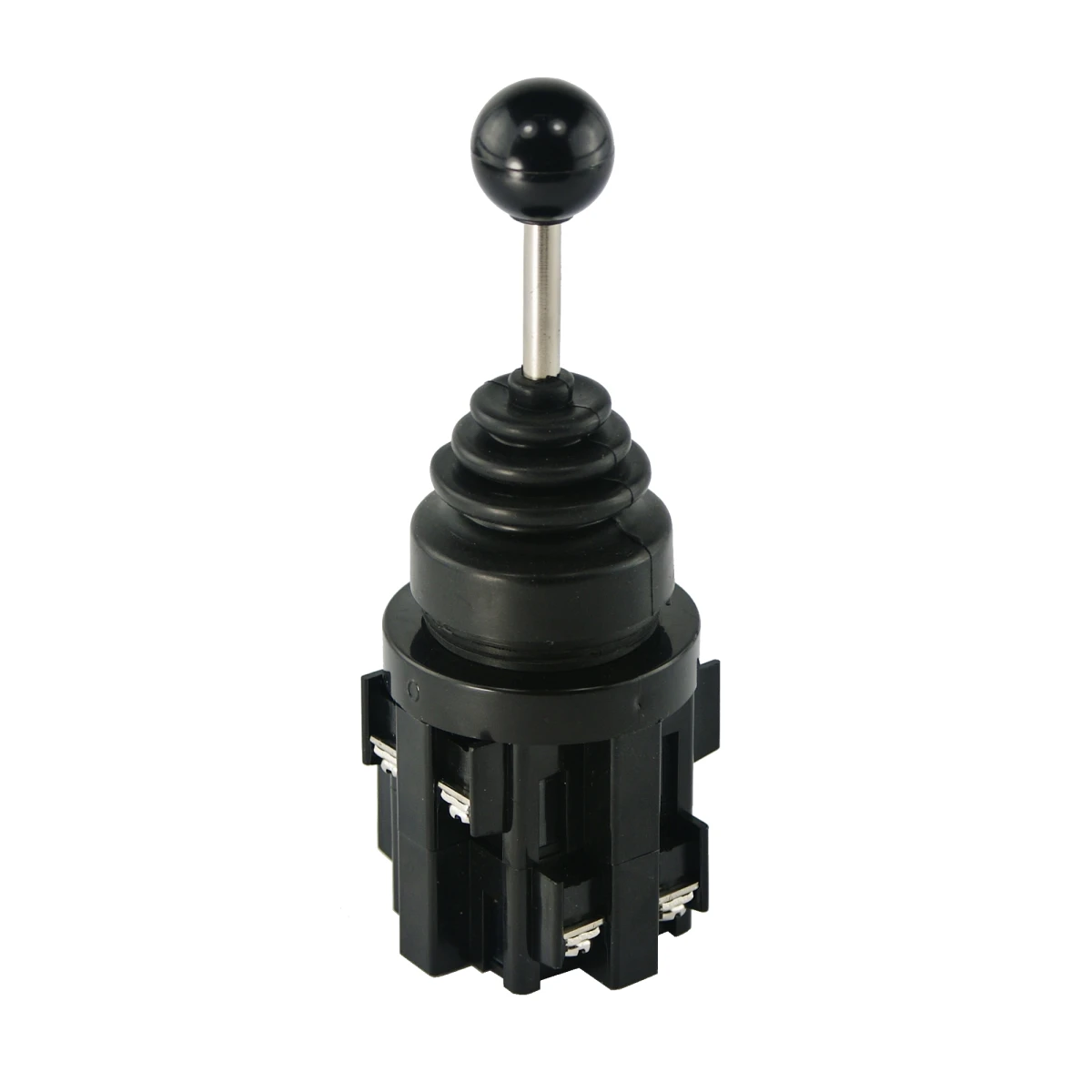

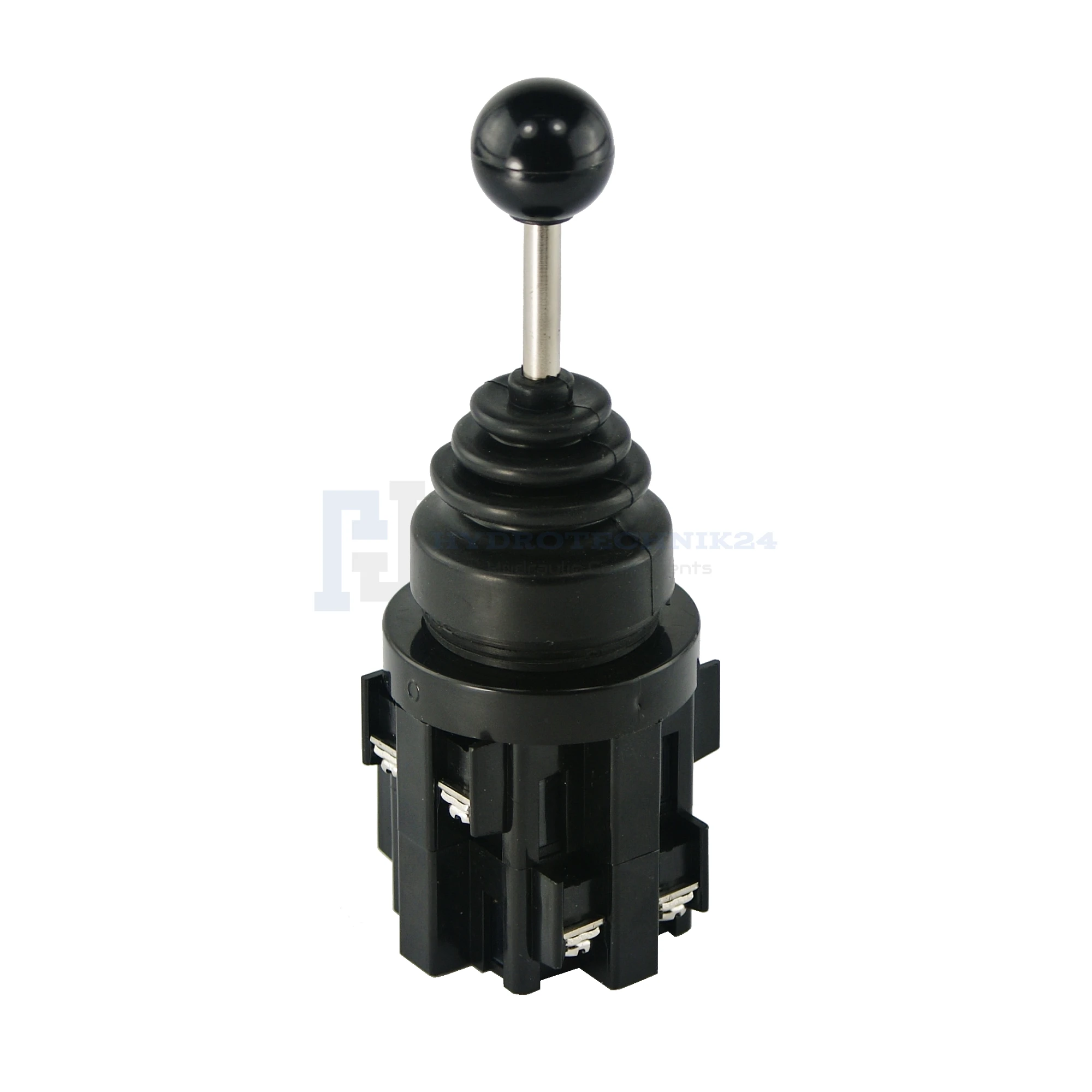

Joystick elektrischer

Anwendung:

Der Hebelmanipulator ermöglicht die Steuerung von zwei Abschnitten in den elektrisch gesteuerten elektrischen Verteilern 12V und 24V. Es hat 4 instabile Positionen und eine stabile, neutrale Mittelposition. Wenn die Bedienperson den Joystick loslässt, geht derselbe zurück in die mittlere Position - neutral. Ausgelegt für die Montage in einem Ø 30 mm Loch. Die Installation erfolgt durch Abschrauben der Hebelkugel, Abschrauben des Rings mit der Abdeckung, Bewegen des Joysticks durch das Loch und Wiederanschrauben des Rings und der Kugel. Es hat eine Gummidichtung, die vor Staub, Wasser und Öl schützt.

Steuerung:

• Position 1, Neutral (Hebel senkrecht), die Kolbenstangen des Zylinders stehen - das Öl geht zum Überlauf.
• Arbeitsstellung 2 (Hebel in vorderer Stellung), die Kolbenstange des ersten Zylinders fährt aus.
• Arbeitsstellung 3 (Hebel in hinterer Stellung), die Kolbenstange des ersten Zylinders fährt ein.
• Arbeitsstellung 4 (Hebel in linker Stellung), die Kolbenstange des zweiten Zylinders fährt aus.
• Arbeitsstellung 5 (Hebel in der richtigen Position), die Kolbenstange des zweiten Zylinders fährt ein.

Technische Daten:

• Größe - 51 x 55 x 146 mm
• Hebelmaterial - Stahl
• Kontaktbaugruppen: 4 x "NO"
• Isolationswiderstand minimum: 100MΩ
• AC-Kontakte: 6A / 250V (mit ohmscher Last)
• DC-Kontakte Bewertung: 2,2 A / 110 V (mit ohmscher Last)
• Mechanische Haltbarkeit: 5 * 1050 Zyklen
• Elektrische Lebensdauer: 5 * 1050 Zyklen
• Temperaturbereich Umgebung: -10°C bis max. +50°C
