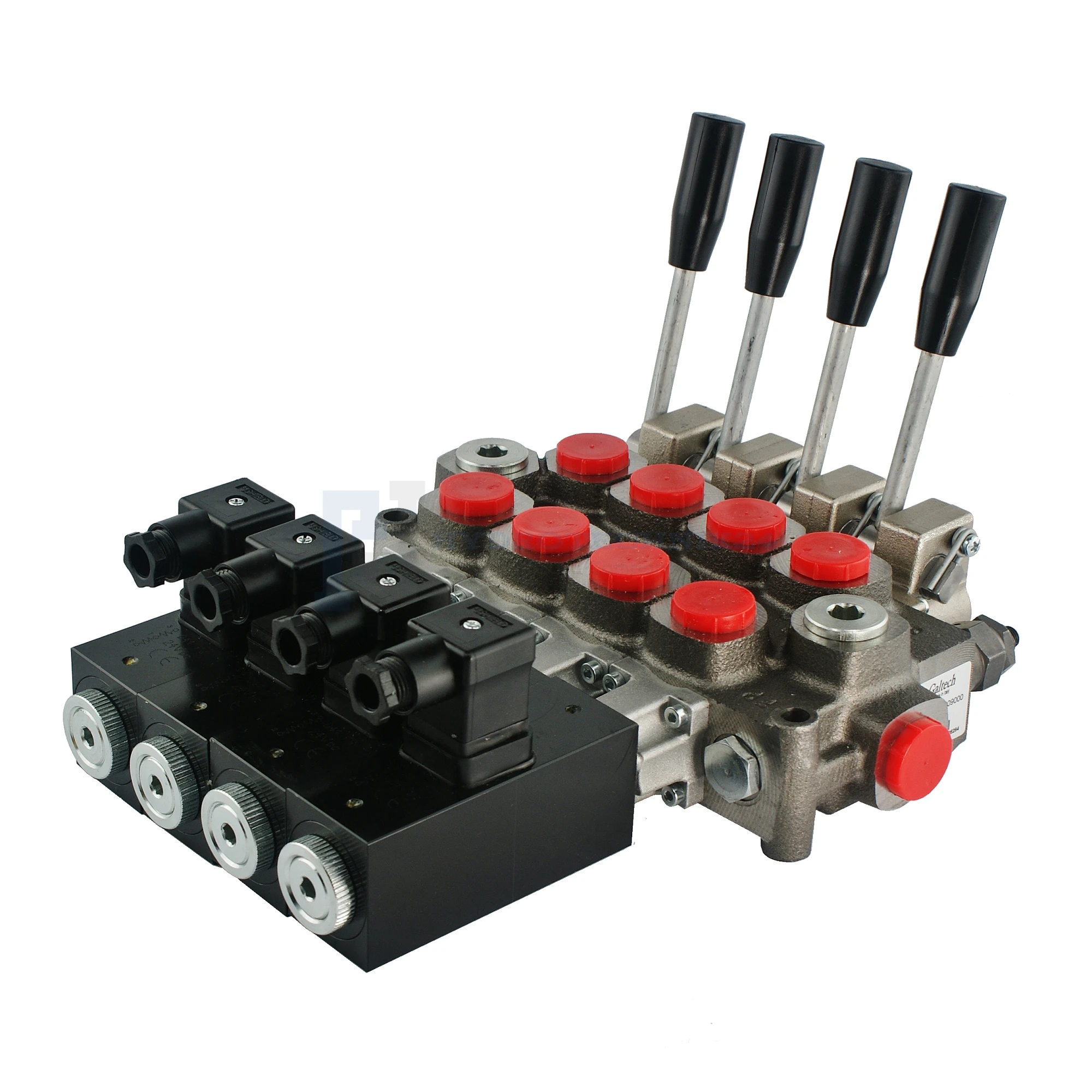

Elektromagnetisches steuerventil 60L 24Volt 4 Sektion doppeltwirkend

Verfügbarkeit: auf Lager
Zustellung innerhalb von: 4 Werktage
Bruttopreis: 1.268,04 € 1268.04
Nettopreis: 1.065,58 €
quantity Stk.

product unavailable

zur Wunschliste hinzufügen
Anbieter: Galtech
Produkt-Code/SKU: 41.11.60.140

Beschreibung

Anwendung:

Das Handhebelventil ist an verschiedene Maschinentypen angepasst wie: Landmaschinen, Traktoren, Spritzen, HDS-Lader, Baumaschinen, Lader, Bagger, Kehrmaschinen, Industriemaschinen und andere hydraulisch gesteuerte Geräte. Es ist ideal für Maschinen und Fahrzeuge, bei denen es erforderlich ist, den Verteiler von zwei Orten aus zu steuern.

Technische Daten:

Elektrische Stecker und Hebel enthalten.
Empfohlener Öldurchfluss im System: 0 - 60 l/min.
Steuerungsbeispiel: Hydraulikzylinder doppeltwirkend
Möglichkeit der seriellen Anbindung an das bestehende System (Druckhülse erforderlich).

Steuerung:

Dreistellungshebel (1 - 0 - 2), mit Federrückstellung, d. h. er kehrt nach dem Trennen der Stromversorgung oder dem Loslassen des Hebels von selbst in die neutrale Position zurück. Während sich der Hebel Neutralstellung (0) befindet, fließt das Öl ungehindert durch den Verteiler in den Rücklaufkanal, die Pumpe arbeitet dann nicht unter Druck und ist entlastet.

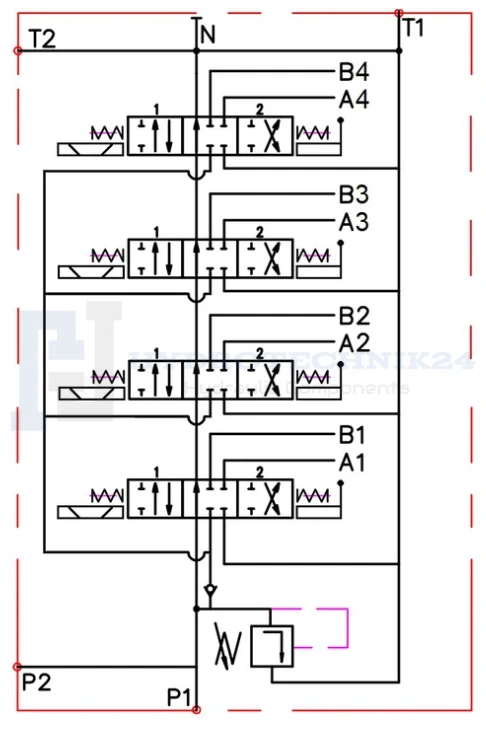

Das Funktionsprinzip des Steuerventil:

  • Neutralstellung 0 (die Stromversorgung beider Spulen ist unterbrochen) die Kolbenstange des Hydraulikzylinder steht - das Öl geht zum Überlauf.
  • Arbeitsstellung 1 (Versorgung erfolgt nur bis zur ersten Spule), die Kolbenstange des Hydraulikzylinder fährt aus.
  • Arbeitsstellung 2 (Versorgung erfolgt nur an der zweiten Spule), die Kolbenstange des Hydraulikzylinder fährt ein.

Elektrizität:

  • Stromversorgung Gleichstrom (DC) 24V

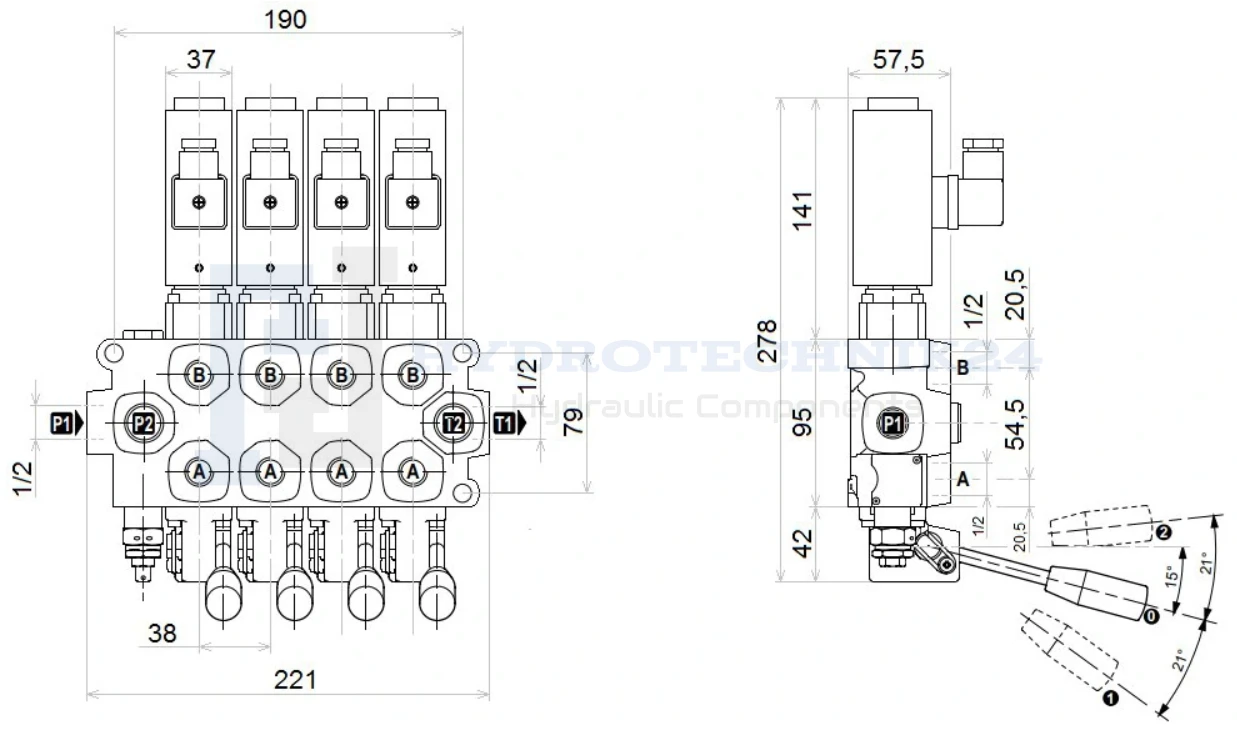

Verbindung:

  • Anschlussgewinde P (Hydraulikpumpe): 1/2" Innengewinde
  • Anschlussgewinde T (Rücklauf/Öltank): 1/2" Innengewinde
  • Anschlussgewinde A und B (Hydraulikzylinder): 1/2" Innengewinde
  • Anschlussgewinde N (Druckweiterführung): 1/2" Innengewinde

Druckbereich:

  • Maximaler Druck auf die Versorgung: 250Bar
  • Maximaler Druck am Rücklauf: 50Bar
  • Maximaler Druck auf den Abschnitten: 300Bar
  • Das Überströmventil ist werkseitig auf 175 Bar eingestellt

Empfohlener Öltemperaturbereich:

  • Zulässige Umgebungstemperatur: -40 C bis +60 C
  • Zulässige Öltemperatur: -15 C bis +80 C
  • Empfohlene Ölfiltration in Höhe von 10 - 15 µ
