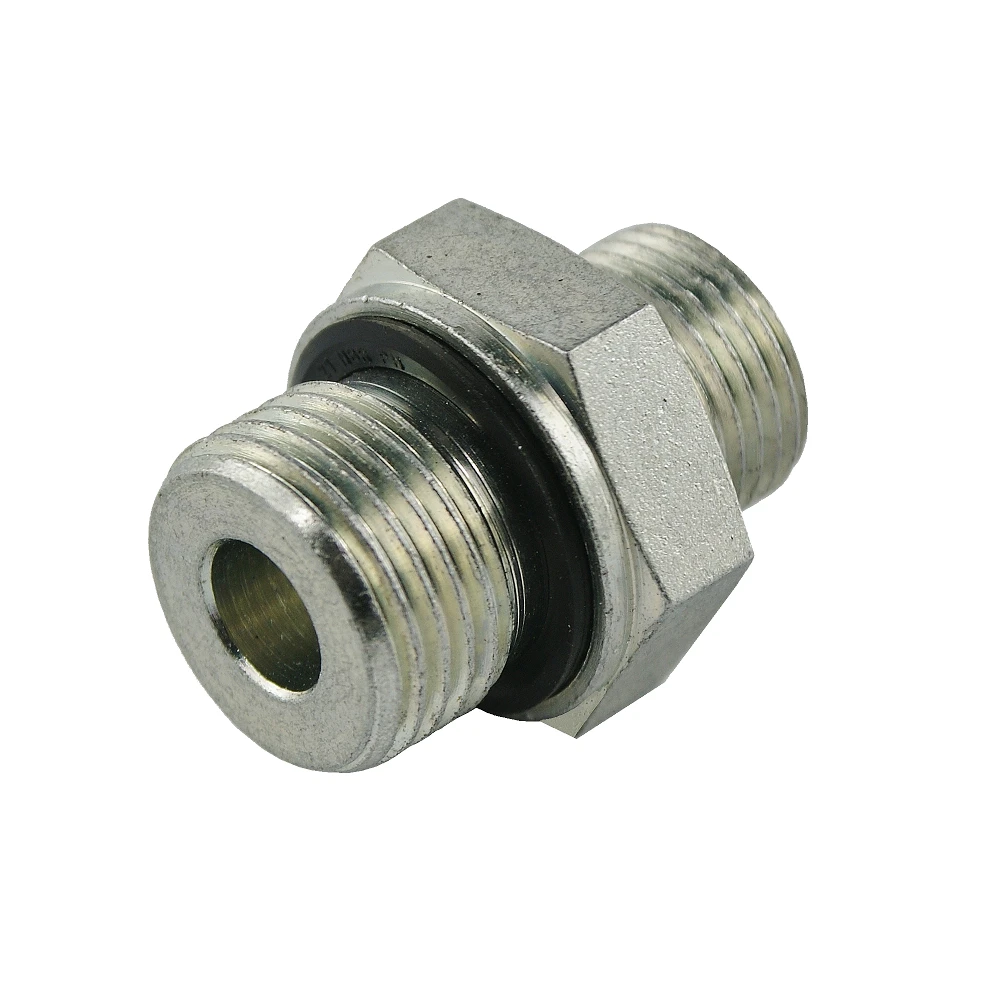

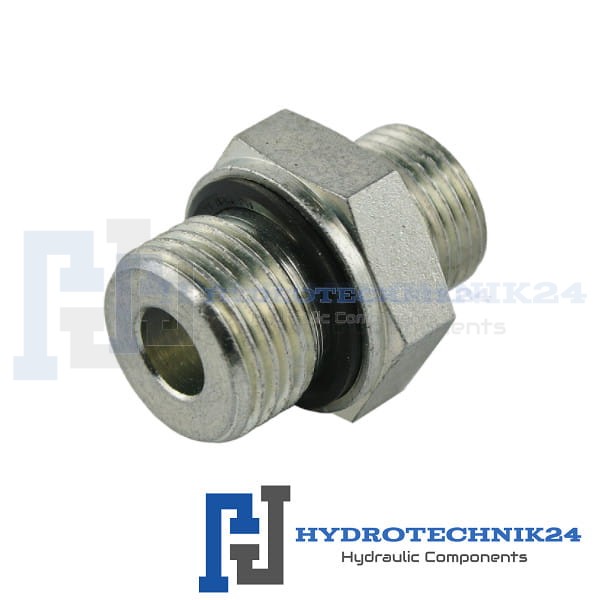

Gerade Einschraubverschraubung 1/4" - M14x1,5

Verfügbarkeit: auf Lager
Zustellung innerhalb von: 4 Werktage
Bruttopreis: 2,00 € 2.00
Nettopreis: 1,68 €
quantity Stk.

product unavailable

zur Wunschliste hinzufügen
Anbieter: Hydrotechnik24
Produkt-Code/SKU: 41.60.10.003

Beschreibung

Anwendung:

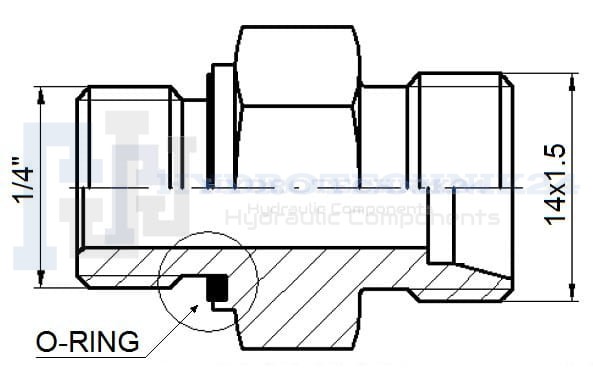

Hydraulikanschluss mit Gummidichtung, eingeschraubt in das Gehäuse von zB Pumpe, Zylinder, Verteiler etc. Er verbindet die Hauptkomponenten des Hydrauliksystems mit den Hydraulikschlauchen. Die zum Einschrauben in das Gehäuse vorgesehene Seite hat eine ED-Dichtung, hier sind keine zusätzlichen Dichtungen erforderlich. Die andere Seite ist zum Anschrauben eines Schlauchkanals, Bogens oder einer anderen Kupplung vorgesehen. Die Abdichtung erfolgt durch Anziehen des selbstdichtenden Spannkegels. Auch der Einsatz zusätzlicher Dichtungen ist an dieser Stelle nicht erforderlich. Der Hydraulikanschluss ist nur zum Einschrauben in das Gehäuse vorgesehen. Es ist nicht zum Verbinden von zwei Drähten geeignet. Dafür gibt es Steckverbinder, die Sie in unseren anderen Auktionen erwerben können.

Hilfreiche Daten:

1/4 "BSP-Gewindedurchmesser gemessen mit einem Messschieber:

  • Außendurchmesser [mm]: 12,9 - 13,1
  • Innendurchmesser [mm]: 11,4 - 11,9

Gewindedurchmesser M14x1,5 gemessen mit einem Messschieber:

  • Außendurchmesser [mm]: 13,6 - 13,9
  • Innendurchmesser [mm]: 12,2 - 12,6

Technische Daten:

  • Spannkegelwinkel: 24 °
  • Nenndurchmesser des Durchgangs: 5,5 mm
  • Gehäuseseite Gewinde: 1/4 "externer BSP Zoll
  • Schlauchseitiges Gewinde: außen metrisch 14x1,5
  • Anschlussvariante: Leicht
  • Nenndruck: 180bar
  • Maximaler Druck: 230bar
  • Flüssigkeitstyp: Hydrauliköl

Material:

  • Schweißbarer, verzinkter, korrosionsbeständiger Stahl
