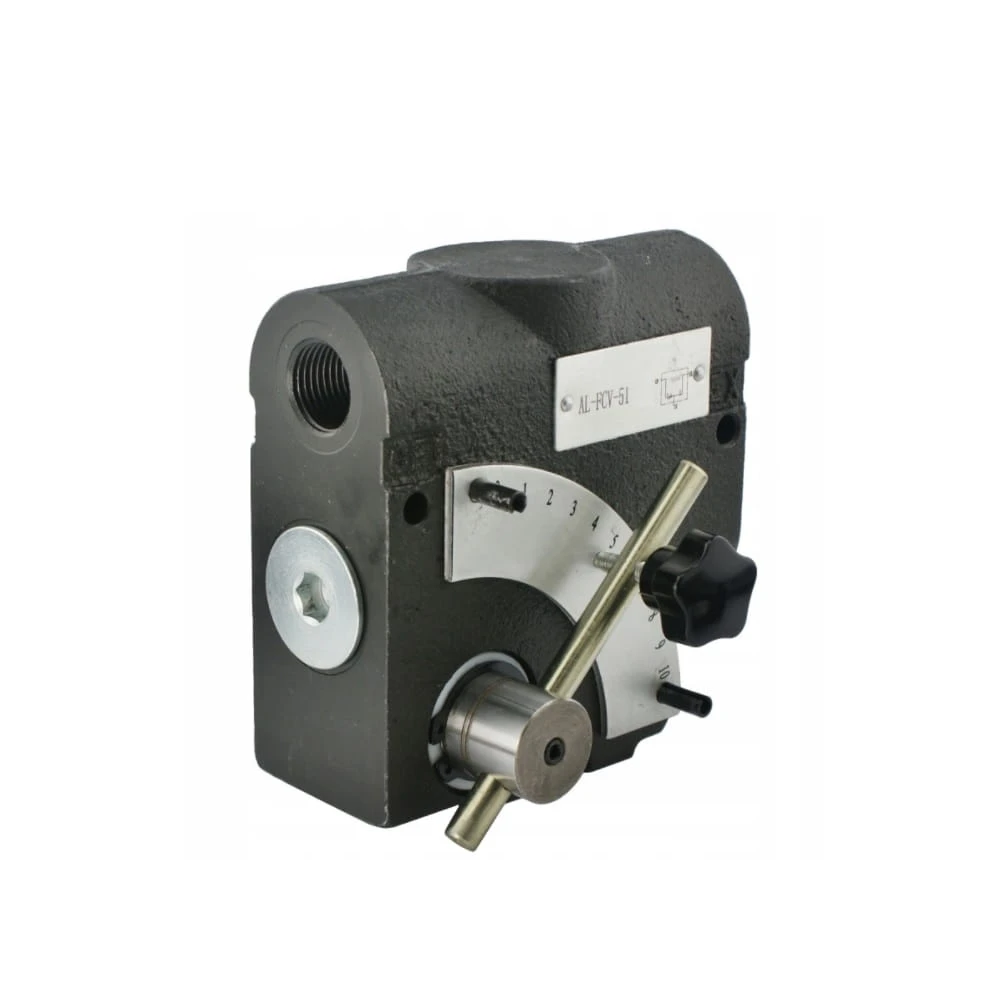

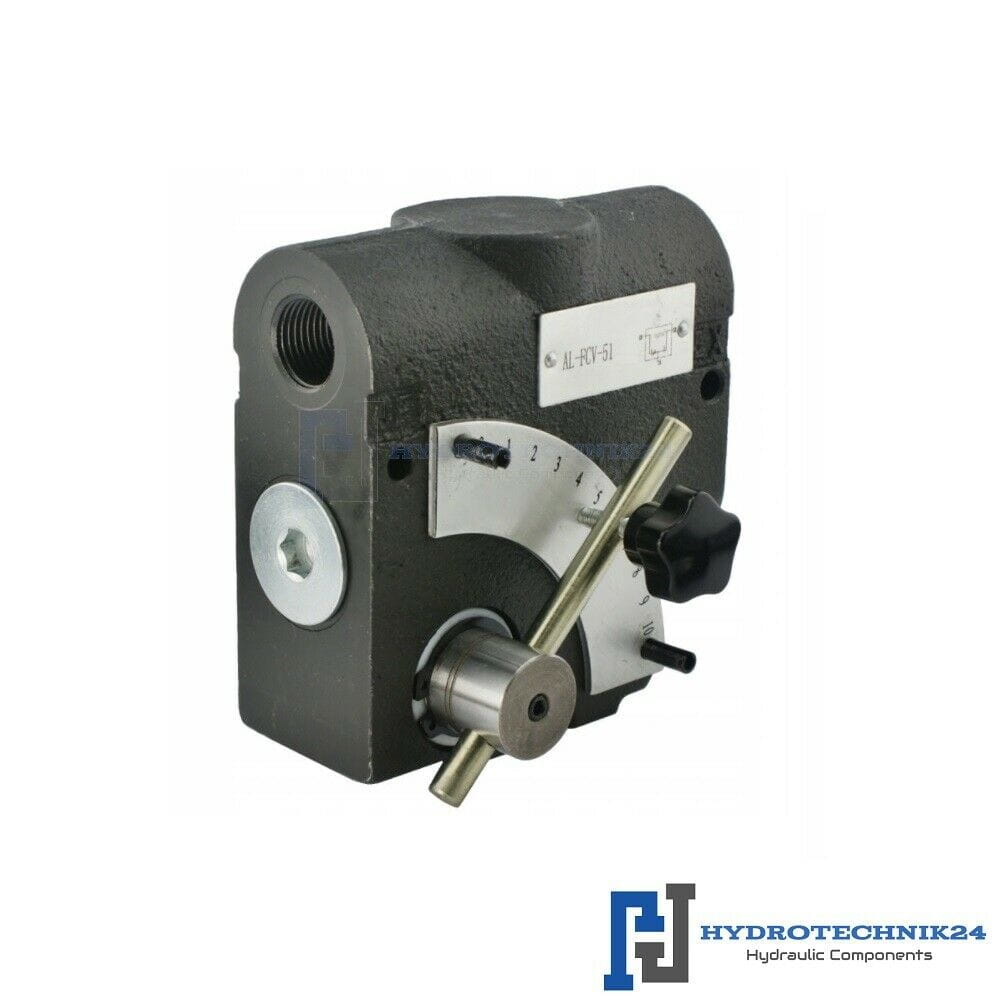

Stromregelventil mit Maßstab VPR3 Innengewinde: 1/2" Max. Durchfluß: 60L/min Max. Betriebsdruck: 210bar

Anwendung:

Es wird häufig in hydraulischen Systemen in Landwirtschaft, Gartenbau, Forstwirtschaft, Bauwesen und allgemein in der Industrie eingesetzt.

Funktionsprinzip:

Die Steuerung teilt den Hauptölstrom von der Pumpe in zwei unabhängige Ströme, die zwei unabhängige Hydrauliksysteme versorgen können. Damit können Sie am ersten Hauptsammler einen bestimmten Durchfluss einstellen, überschüssiges Öl wird zum zweiten Sammler abgelassen. Bei Änderung der Pumpenleistung erhält der Hauptsammler immer die gleiche Ölmenge, der Durchfluss schwankt nur auf dem zweiten Sammler. Es ist perfekt für Traktoren und andere Maschinen, bei denen eine Pumpe an das Lenksystem (Orbitrol) und die Haupthydraulik (Frontlader) gespeist wird. Am Orbitrol wird dann ein konstanter Durchfluss eingestellt, der Rest des Öls versorgt die Hydraulik im Lader. Die dem Lader zugeführte Ölmenge hängt von der aktuellen Pumpenleistung ab. Die dem Orbitrol zugeführte Ölmenge ist immer konstant, was eine reibungslose und effiziente Lenkung der Maschine gewährleistet.

Anschluss und Einstellung:

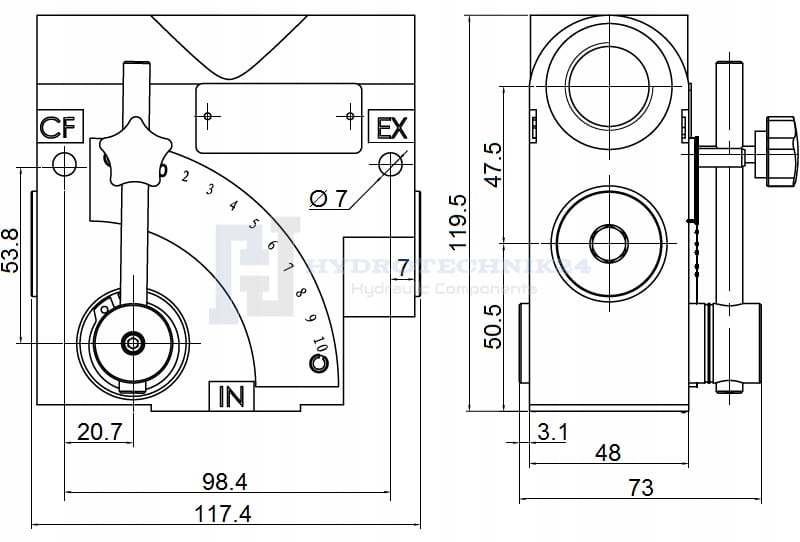

• Das Ventil wird mit einem Hebel verstellt, die Einstellungen können mit einem Drehknopf gesichert werden. Es hat eine Skala, dank der wir die Einstellungen kontrollieren können.

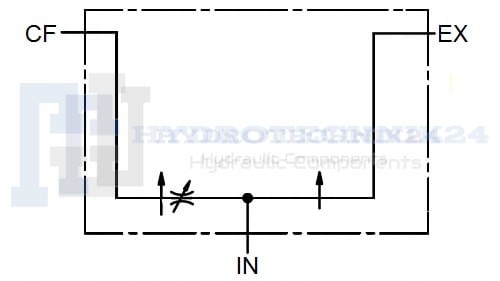

• Schließen Sie IN an die Versorgungsleitung und CF an den Prioritätsempfänger oder an die Hydraulikleitung an, wenn eine Durchflussregulierung erforderlich ist. Schließen Sie den EX an den zweiten Empfänger an.

Druckausgleich:

• Der Regler ist kompensiert, d. h. der Öldruck nach dem Ventil fällt nicht ab. Dadurch behält der Motor nach der Einstellung fast das ursprüngliche Drehmoment. Gewöhnliche Drosselklappen erhitzen im Zusammenspiel mit den Motoren das Öl, sie haben auch keine Kompensation, wodurch der Motor beim Regulieren der Drehzahl auch an Leistung verliert.

Technische Daten:

• Maximale Aufnahme: 60 l / min
• Einstellbereich des Vorrangkanalflusses: 0-50L / min
• Anzahl der Hydrauliklöcher im Körper: 3
• Innengewinde im Körper: 1/2" [BSP]
• Körpermaterial: Gusseisen
• Maximal zulässiger Druck: 210 bar
• Gewicht: 3,7 kg

Temperaturbereich und Öltyp:

• Zulässige Umgebungstemperatur: -40 C bis +60 C
• Zulässige Öltemperatur: -15 C bis +80 C
• Öltyp: Hydrauliköl auf Mineralölbasis
