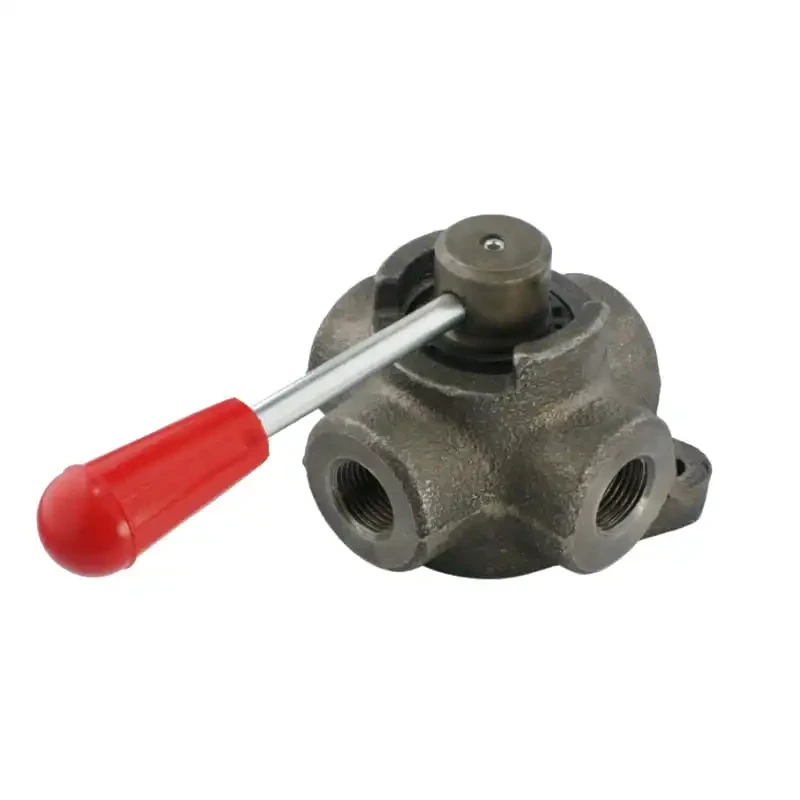

Hochdruck - kugelhahn 4 Wege Mitte offene IF 4 VIE 3/8'' Innengewinde: 3/8" Max. Durchfluß: 35L/min Max. Betriebsdruck: 250bar

Anwendung:

• Es wird häufig in hydraulischen Systemen in Landwirtschaft, Gartenbau, Forstwirtschaft, Bauwesen und allgemein in der Industrie eingesetzt. Das Ventil kann zur Ansteuerung eines doppeltwirkenden Zylinders oder eines Hydromotors mit Drehrichtungsänderung und Drehsperre verwendet werden.

Funktionsprinzip:

• Das Ventil ermöglicht die Umschaltung des Ölflusses zwischen zwei Verbrauchern A und B, dies können beispielsweise zwei Kammern in einem doppeltwirkenden Hydraulikzylinder oder Anschlüsse in einem Hydraulikmotor sein.
• Während die Ventilstellung den Vorlauf zum Sammelbehälter A leitet, ist B zu diesem Zeitpunkt mit der Rücklaufleitung T verbunden. Eine Hebelverschiebung von 90° hat den gegenteiligen Effekt.
• Das Ventil ist normalerweise geöffnet. Wird der Hebel in die Mittelstellung gebracht, werden die Anschlüsse A, B abgesperrt (geschlossen). In dieser Stellung ist der Durchfluss durch das Ventil von P nach T geöffnet.

Verbindung:

• Verbinden Sie P mit der Vorlaufleitung und T mit der Rücklaufleitung. Verbinden Sie A und B mit den beiden Hydraulikleitungen, zwischen denen der Ölfluss umgeschaltet werden soll.

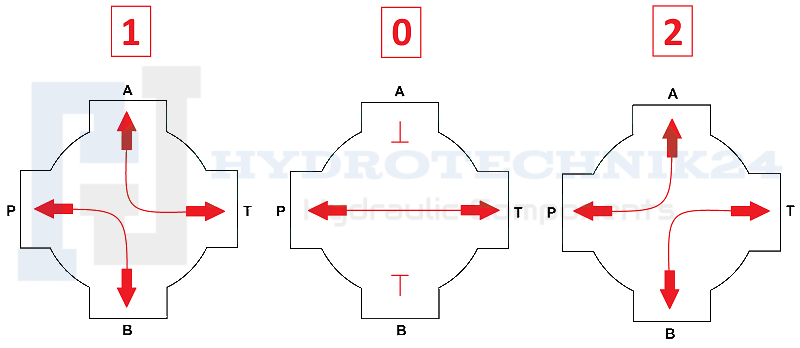

• Der Hebel kann in drei Positionen eingestellt werden. Schematische Darstellung der Ölflussrichtung in Abhängigkeit von der Hebelstellung (Foto):

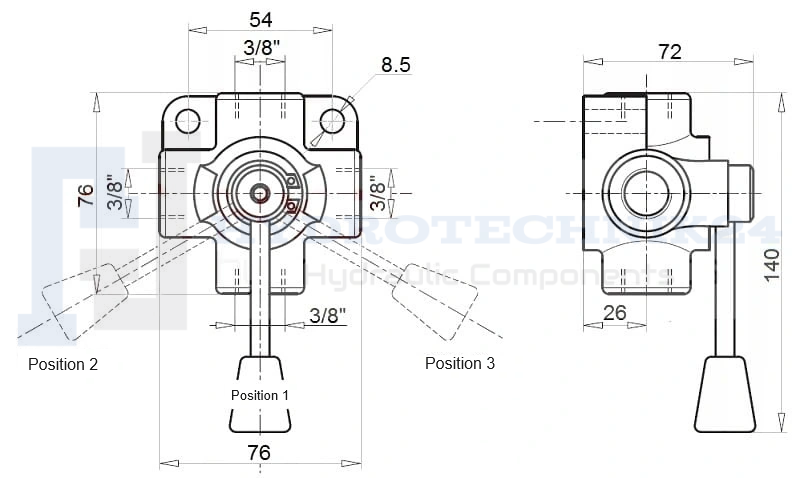

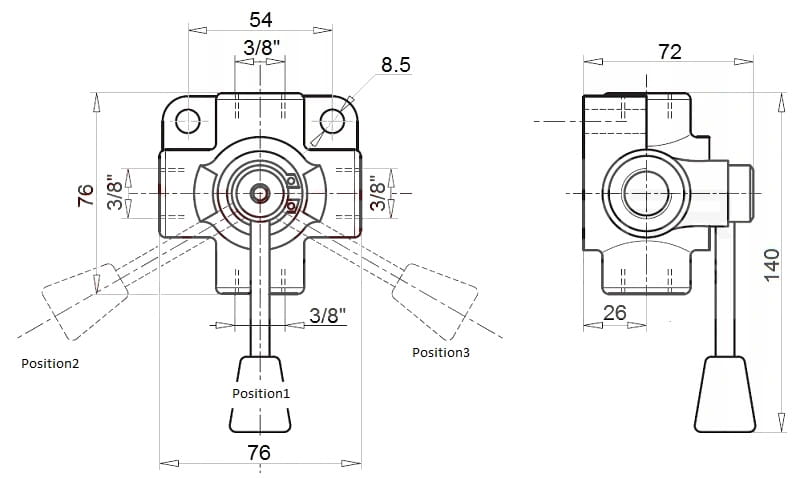

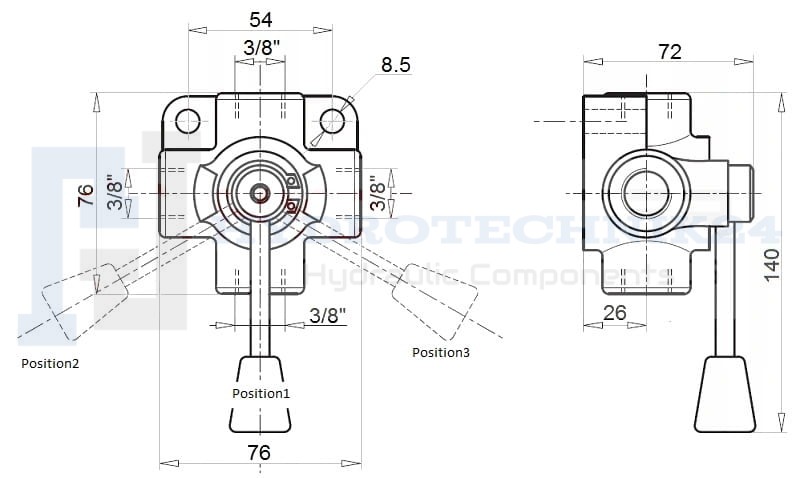

Technische Daten:

• Maximaler Durchfluss: 35 l / min
• Anzahl der Hydrauliklöcher im Körper: 4
• Innengewinde im Körper: [BSP] 3/8"
• Körpermaterial: Gusseisen
• Maximal zulässiger Druck: 250 bar
• Gewicht: 1.346 kg

Temperaturbereich und Öltyp:

• Zulässige Umgebungstemperatur: -40 C bis +60 C
• Zulässige Öltemperatur: -15 C bis +80 C
• Öltyp: Hydrauliköl auf Mineralölbasis
