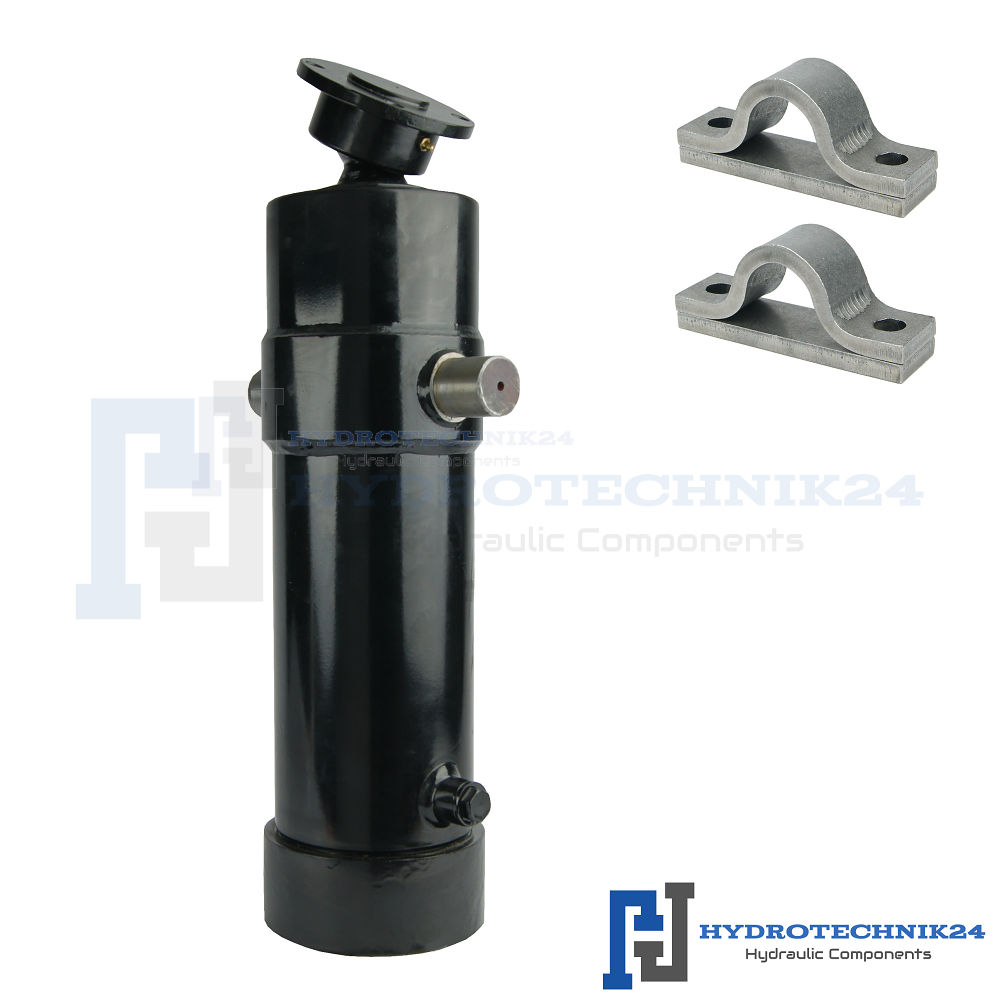

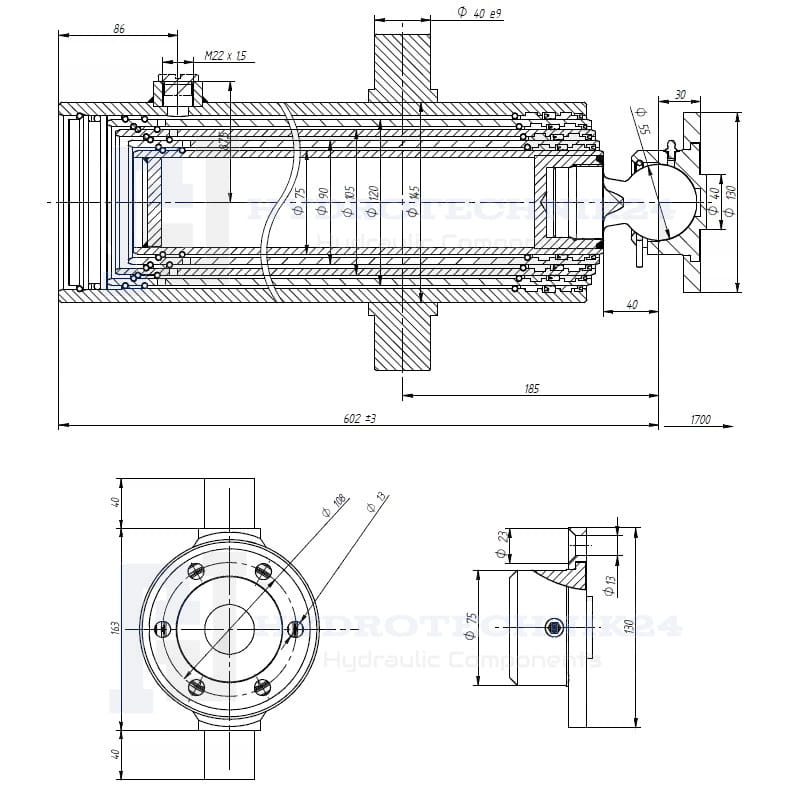

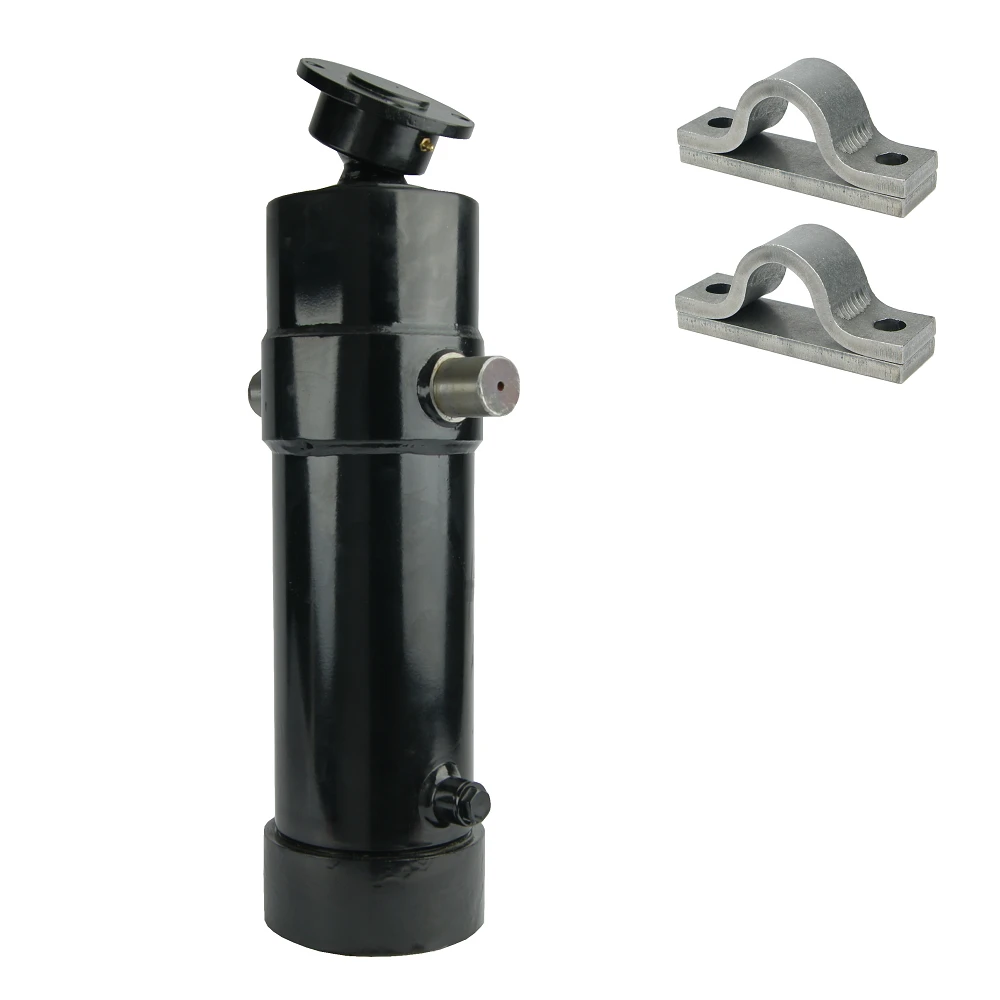

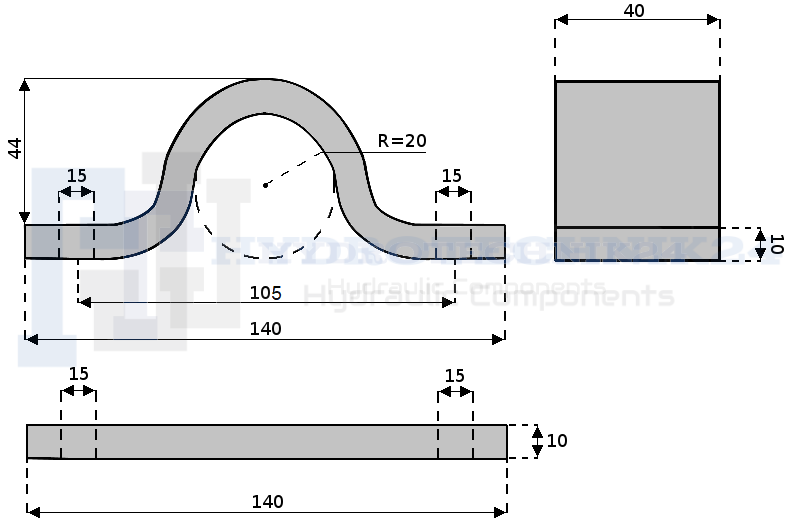

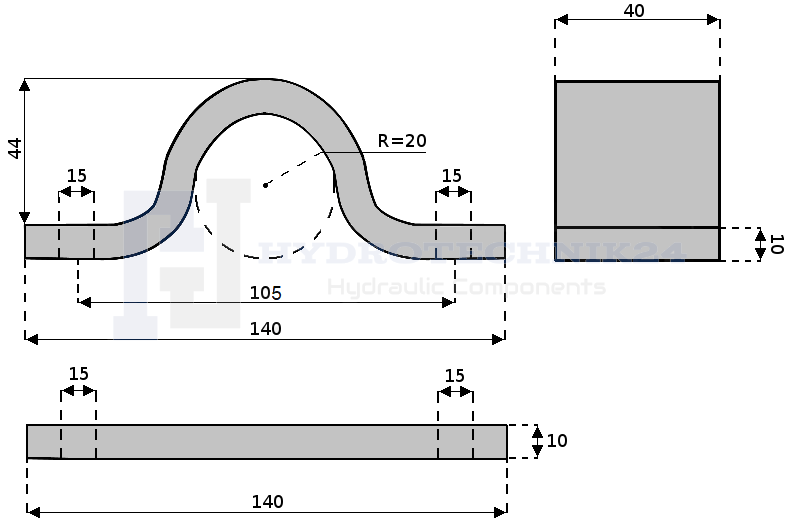

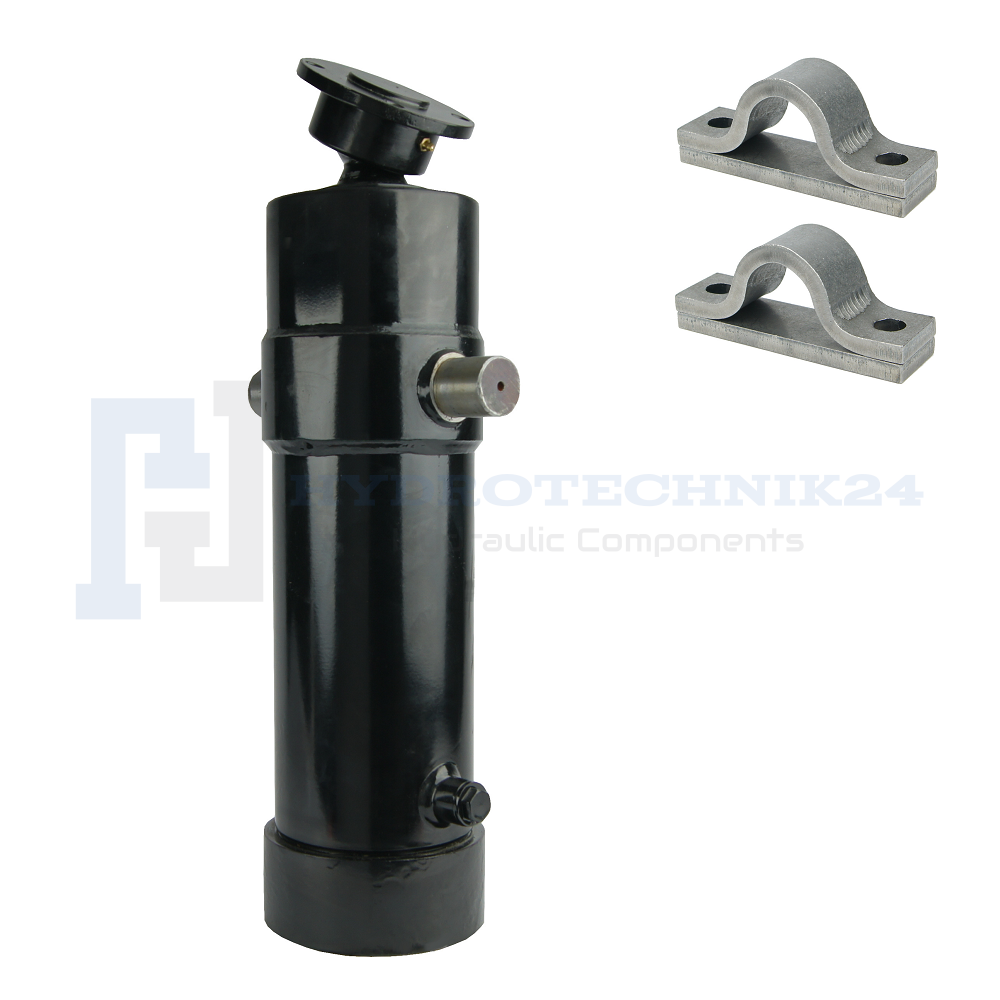

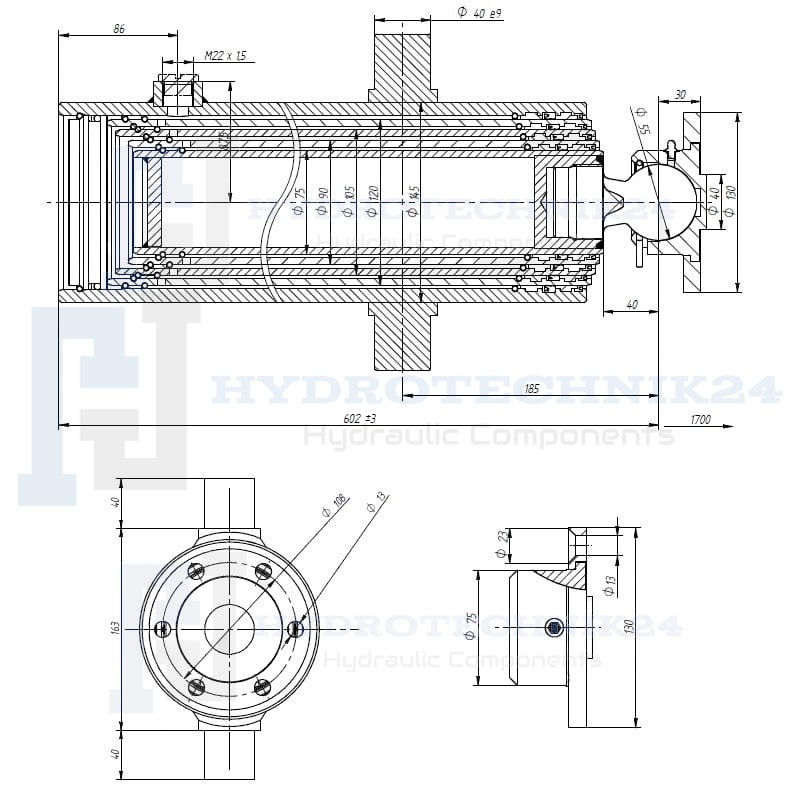

Teleskopzylinder 4-stufig Ø120/105/90/75mm 1700mm hub mit Kugelpfanne und Lagerbockpaar
Beschreibung
Anwendung:
- Es wird häufig in hydraulischen Systemen in Landwirtschaft, Gartenbau, Forstwirtschaft, Bauwesen und allgemein in der Industrie eingesetzt. Die kompakte Bauform und die niedrige Bauhöhe machen den Zylinder ideal für Tieflader oder eine tief sitzende Anhängerladefläche.
Allgemeine Information:
- Anzahl Kolbenstangen: 4
- Hydraulikbohrung: M22x1,5 Innengewinde
- Maximale Hubgeschwindigtkeit 0,5 m/s
- Ölbedarf: 13 Liter
- Maximaler Arbeitsdruck: 160Bar
- Empfindlichkeitsschwelle (Anfangsdruck): 5Bar
Arbeitsparameter:
- Zulässige Umgebungstemperatur: -40 C bis +60 C
- Zulässige Öltemperatur: -15 C bis +80 C
- Flüssigkeitstyp: Hydrauliköl auf Mineralölbasis

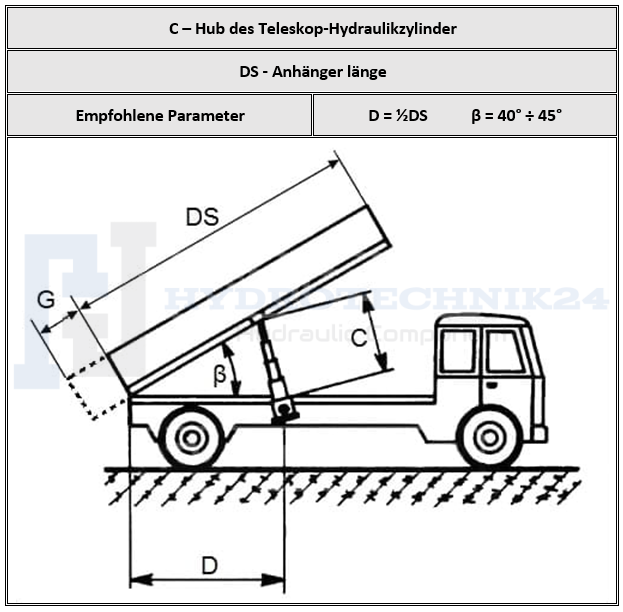

Hilfreiche Daten bei der Auswahl eines Hydraulikzylinders für die Kippbehälter:
- Max. Gewicht der losen Fracht + Ladekiste (12MPa): 13,8T
- Max. Gewicht der losen Fracht + Ladekiste (16MPa): 18,4T
- maximaler Abstand vom Betätiger zum Scharnier (D): 2450mm
- Länge der Kiste beim Kippen nach hinten (DS): 4900mm
- Möglichkeit, die Kiste zu verlängern, indem sie über die Scharniere (G) hinausgeschoben wird.
Hubkräfte je nach Stufe 120/ 160bar (T):
- 1. Stufe: Hubkraft = 13,8T bei 120bar, Hubkraft = 18,4T bei 160bar Stufen-Ø = 120mm
- 2. Stufe: Hubkraft = 10,6T bei 120bar, Hubkraft = 14,1T bei 160bar Stufen-Ø = 105mm
- 3. Stufe: Hubkraft = 7,8T bei 120bar, Hubkraft = 10,3T bei 160bar Stufen-Ø = 90mm
- 4. Stufe: Hubkraft = 5,4T bei 120bar, Hubkraft = 7,2T bei 160bar Stufen-Ø = 75mm
Gut zu wissen:
- Hydraulische Teleskopzylinder bestehen aus einer Anzahl von Zylindern mit jeweils kleinerem und kleinerem Durchmesser, die ineinander montiert sind und sich nacheinander ausfahren. Auf diese Weise ist es möglich, bei kurzer gefalteter Zylinderlänge einen großen Hub zu erzielen.
- Bei einfachwirkenden Teleskop-Hydraulikzylindern wirkt Drucköl auf einer Seite, wodurch die einzelnen Zylinderelemente ausgefahren werden. Die Rückkehr des Teleskops erfolgt unter dem Einfluss äußerer Kraft (meistens unter dem Einfluss des Gewichts der Anhänger-Entladebox).
- Der Zufluss und Abfluss des Öls erfolgt durch die gleiche Leitung, die Richtung des Ölflusses wird vom Maschinenbediener über ein Steuerventile (Hebel) gesteuert.
- Der empfohlene Neigungswinkel der Kiste beim Entladen sollte zwischen 40 und 45 Grad liegen. Der Einbauort des Stellantriebs sollte sich in der Mitte der Ladekastenlänge befinden.
