Hydraulik-Steuerventil 40 l/min 12V 1 Sektion doppeltwirkend, elektrisch und mit Handhebel

Hydraulik-Steuerventil 40 l/min 12V 1 Sektion doppeltwirkend, elektrisch und mit Handhebel

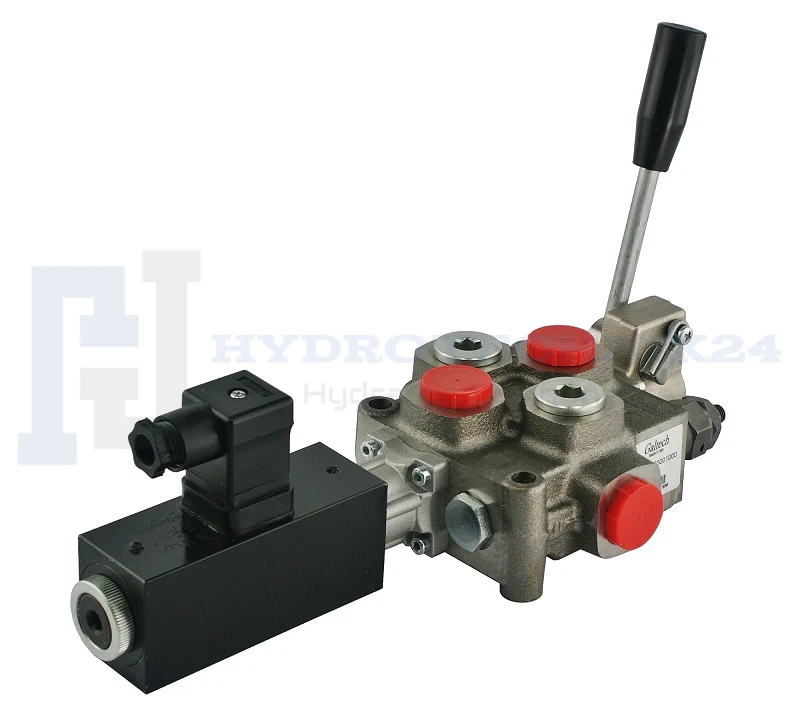

1-sektionales doppeltwirkendes Hydraulik-Steuerventil mit kombinierter elektrischer und manueller Betätigung. Das Ventil kann elektrisch über die 12V-Magnetspulen oder direkt über den Handhebel gesteuert werden.

Diese Ausführung eignet sich besonders für Maschinen und Fahrzeuge, bei denen eine Bedienung von zwei verschiedenen Positionen erforderlich ist, beispielsweise elektrisch aus der Kabine und manuell direkt am Steuerventil. Das Ventil kann unter anderem in Landmaschinen, Traktoren, Feldspritzen, Frontladern, HDS-Ladekranen, Baumaschinen, Baggern, Radladern, Kehrmaschinen und weiteren hydraulisch betriebenen Geräten eingesetzt werden.

Allgemeine Informationen

• Anzahl der Sektionen: 1
• Ausführung: doppeltwirkend
• Maximaler Durchfluss: 40 l/min
• Stromversorgung: 12V DC
• Betätigung: elektrisch oder manuell über Handhebel
• Elektrischer Stecker: im Lieferumfang enthalten
• Geeignet zur Steuerung von: Hydraulikzylindern sowie Hydraulikmotoren in beide Drehrichtungen

Steuerung

Der Steuerschieber verfügt über drei Positionen und eine Federrückstellung. Nach dem Abschalten der Stromversorgung oder dem Loslassen des Handhebels kehrt der Schieber automatisch in die Neutralstellung zurück.

• Neutralstellung: beide Magnetspulen stromlos – der Hydraulikzylinder bleibt stehen, das Öl fließt zum Rücklauf
• Arbeitsstellung 1: erste Magnetspule angesteuert – der Hydraulikzylinder fährt aus
• Arbeitsstellung 2: zweite Magnetspule angesteuert – der Hydraulikzylinder fährt ein

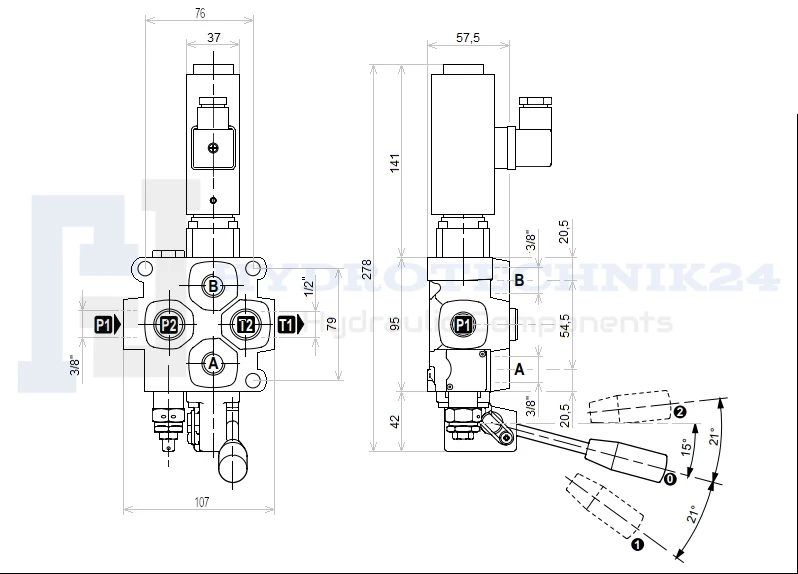

Hydraulikanschlüsse

• Druckanschluss: 3/8" Innengewinde
• Rücklaufanschluss: 1/2" Innengewinde
• Arbeitsanschlüsse der Sektion: 3/8" Innengewinde

Druckbereich

• Maximaler Druck am Zulauf: 250 bar
• Maximaler Druck am Rücklauf: 50 bar
• Maximaler Druck an den Arbeitsanschlüssen: 300 bar
• Werkseitige Einstellung des Überdruckventils: 175 bar
• Einstellung des Überdruckventils: ca. 30 bar Druckänderung pro vollständiger Umdrehung

Temperaturbereich und Hydrauliköl

• Zulässige Umgebungstemperatur: -40°C bis +60°C
• Zulässige Öltemperatur: -15°C bis +80°C
• Empfohlenes Hydrauliköl: mineralölbasiert, z. B. HL 32 oder HL 46
• Empfohlene Ölfiltration: 10–15 µm
