Handsteuerventil Kick Out 80L 1-fach für Holzspalter
Beschreibung
Anwendung:
- Speziell für Holzspalter entwickelt. Beim Spalten muss der Spalter aus Sicherheitsgründen den Hebel halten, während die Rückführung der Kolbenstange auf der Klinke erfolgt, die bei vollständig eingefahrenem Zylinder zurückspringt und in die Ausgangsposition zurückkehrt. Mit dieser Lösung können Sie den Kofferraum wechseln und die Schalen während der Kolbenrückbewegung reinigen. Außerdem springt die Klinke beim Zurückfahren der Kolbenstange von selbst ab und entlastet die Pumpe, wodurch sich das Hydrauliksystem nicht erwärmt. In der Neutralstellung fließt das Öl ungehindert durch den Holzspalterventil und gelangt in den Rücklaufkanal zum öltank.
Technische Daten:
- Empfohlener Öldurchfluss im System: 0 - 80 l/min.
- Steuerungsbeispiel: doppeltwierkende Hydraulikzylinder

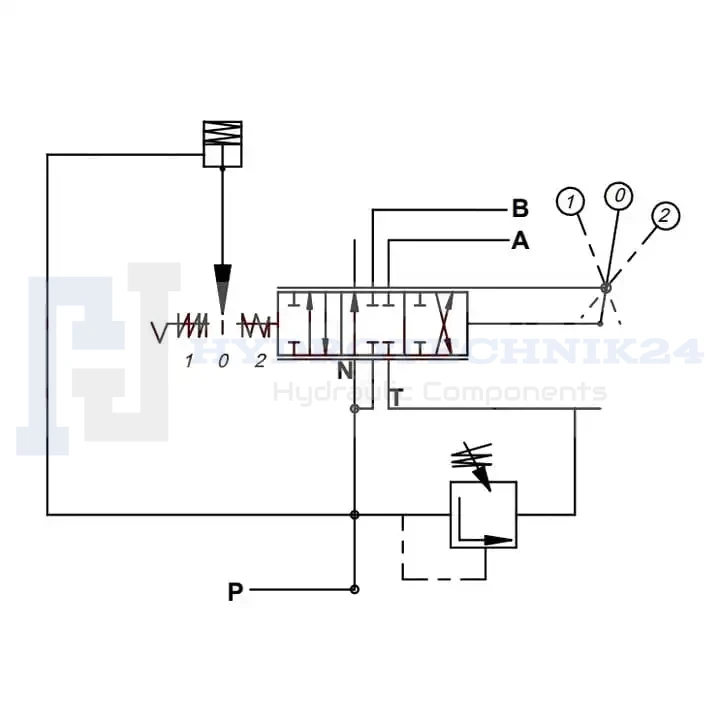

Steuerung:
Dreistellungshebel (1 - 0 - 2):
- Nullstellung 0 (Hebel senkrecht), die Kolbenstange des Hydraulikzylinderss steht - das Öl geht zum Überlauf.
- Arbeitsstellung 1 (Hebel schräg nach vorne gestellt), die Kolbenstange des Hydraulikzylinders fährt aus.
- Arbeitsstellung 2 (Hebel schräg nach hinten stellen), die Kolbenstange des Hydraulikzylinders fährt ein.

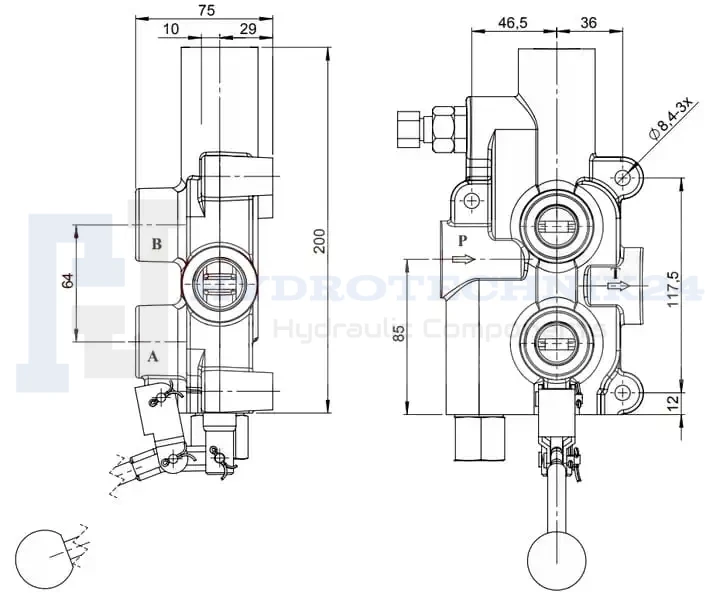

Verbindung:
- Anschlussgewinde P (Hydraulikpumpe): 3/4" Innengewinde
- Anschlussgewinde T (Rücklauf/Öltank): 3/4" Innengewinde
- Anschlussgewinde A und B (Hydraulikzylinder): 1/2" Innengewinde
Druckbereich:
- Maximaler Versorgungsdruck: 250Bar
- Maximaler Druck am Rücklauf: 50Bar
- Maximaler Druck auf den Abschnitten: 300Bar
- Druckbegrenzungsventil (DBV) ist werkseitig auf 180 Bar ± 30 Bar eingestellt.
- Es wird empfohlen, den entsprechenden Druck vor dem Start zu überprüfen und einzustellen.
- Das Ventil, das den Hebel von der Arbeitsstellung in die Neutralstellung freigibt, ist auf 70 bar eingestellt, die Möglichkeit der unabhängigen Einstellung im Bereich von 70 - 140 bar.
Empfohlener Öltemperaturbereich:
- Zulässige Umgebungstemperatur: -40 C bis +60 C
- Zulässige Öltemperatur: -15 C bis +80 C
