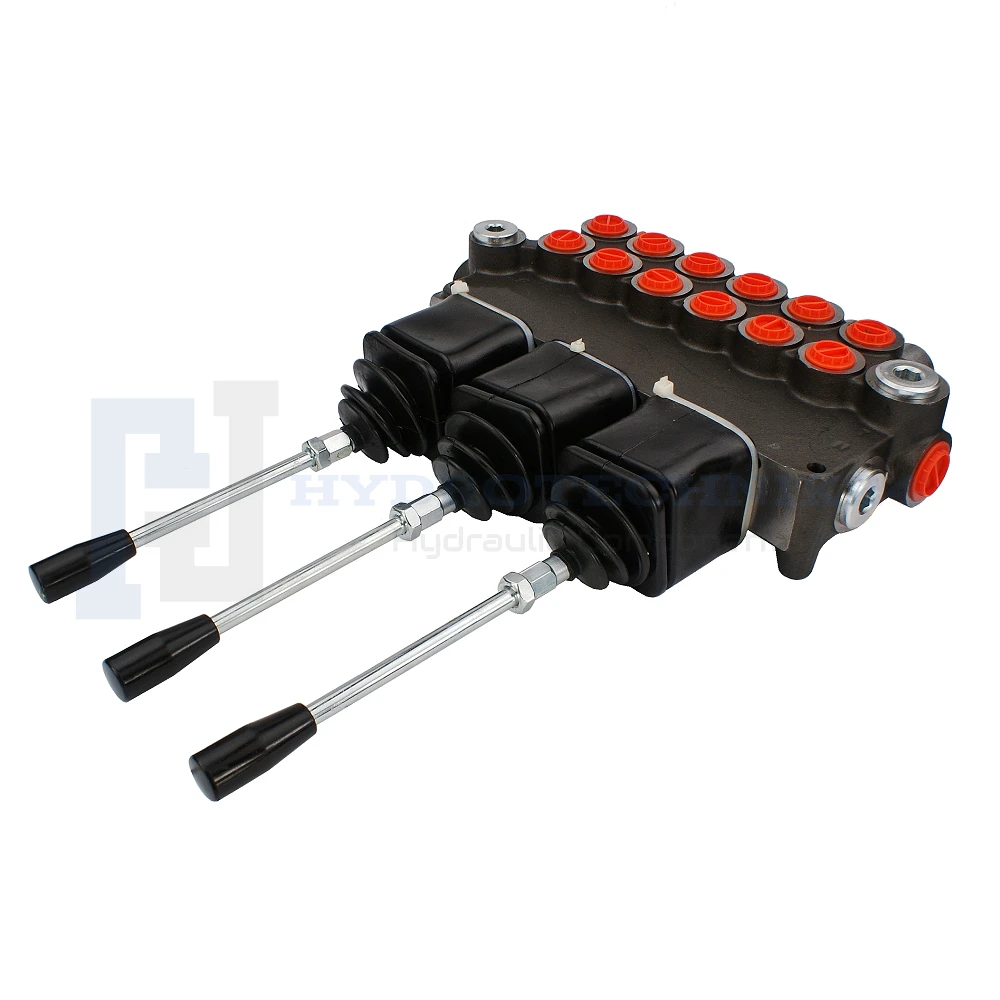

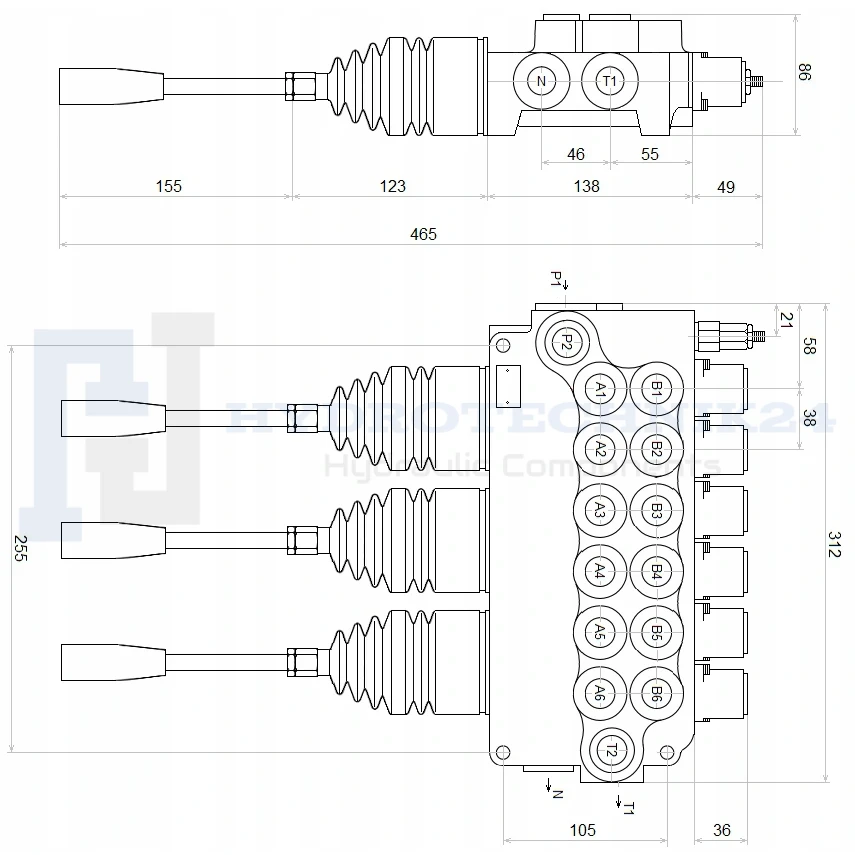

Handsteuerventil 80L 6-fach doppeltwirkend mit 3x Kreuzhebel

Anwendung:

Das Handsteuerventil ist an verschiedene Maschinentypen angepasst wie: Landmaschinen, Traktoren, Spritzen, HDS-Lader, Baumaschinen, Lader, Bagger, Kehrmaschinen, Industriemaschinen und andere hydraulisch gesteuerte Geräte.

Technische Daten:

Empfohlener Öldurchfluss im System: 0 - 80 l/min.
Steuerungsbeispiel: Hydraulikzylinder doppeltwirkend
Möglichkeit der seriellen Anbindung an das bestehende System (Druckhülse erforderlich).

Steuerung:

Alle Joystick (1 - 2 - 0 - 3 - 4), mit Federrückstellung, d.h. er kehrt von selbst in die Vertikale zurück:

Nullstellung 0 (Joystick senkrecht gestellt), die Kolbenstangen beider Hydraulikzylinder stehen - das Öl geht zum Überlauf.
Arbeitsstellung 1 (Joystickhebel schräg nach vorne gestellt), die Kolbenstange des ersten Hydraulikzylinder fährt aus.
Arbeitsstellung 2 (Joystickhebel schräg nach hinten stellen), die Kolbenstange des ersten Hydraulikzylinder fährt ein.
Arbeitsstellung 3 (Joystickhebel schräg nach links gestellt), die Kolbenstange des zweiten Hydraulikzylinder fährt aus.
Arbeitsstellung 4 (Joystickhebel schräg nach rechts gestellt), die Kolbenstange des zweiten Hydraulikzylinder fährt ein.

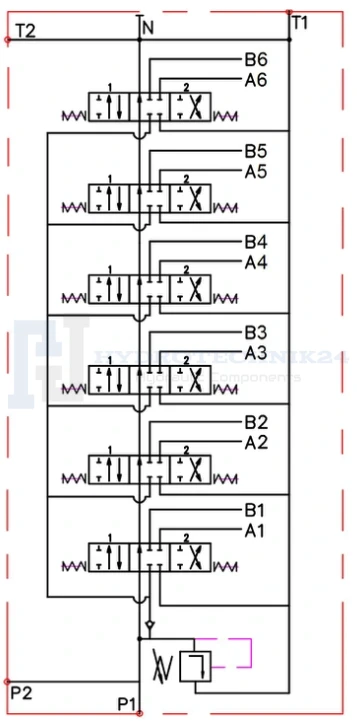

Verbindung:

Anschlussgewinde P (Hydraulikpumpe): 1/2" Innengewinde
Anschlussgewinde T (Rücklauf/Öltank): 3/4" Innengewinde
Anschlussgewinde A und B (Hydraulikzylinder): 1/2" Innengewinde
Anschlussgewinde N (Druckweiterführung): 3/4" Innengewinde

Druckbereich:

Maximaler Versorgungsdruck: 250Bar
Maximaler Druck am Rücklauf: 50Bar
Maximaler Druck auf den Abschnitten: 300Bar
Druckbegrenzungsventil (DBV) ist werkseitig auf 180 Bar eingestellt. Es wird empfohlen, den korrekten Druck vor der Inbetriebnahme zu überprüfen und einzustellen.

Empfohlener Öltemperaturbereich:

Zulässige Umgebungstemperatur: -40 C bis +60 C
Zulässige Öltemperatur: -15 C bis +80 C
