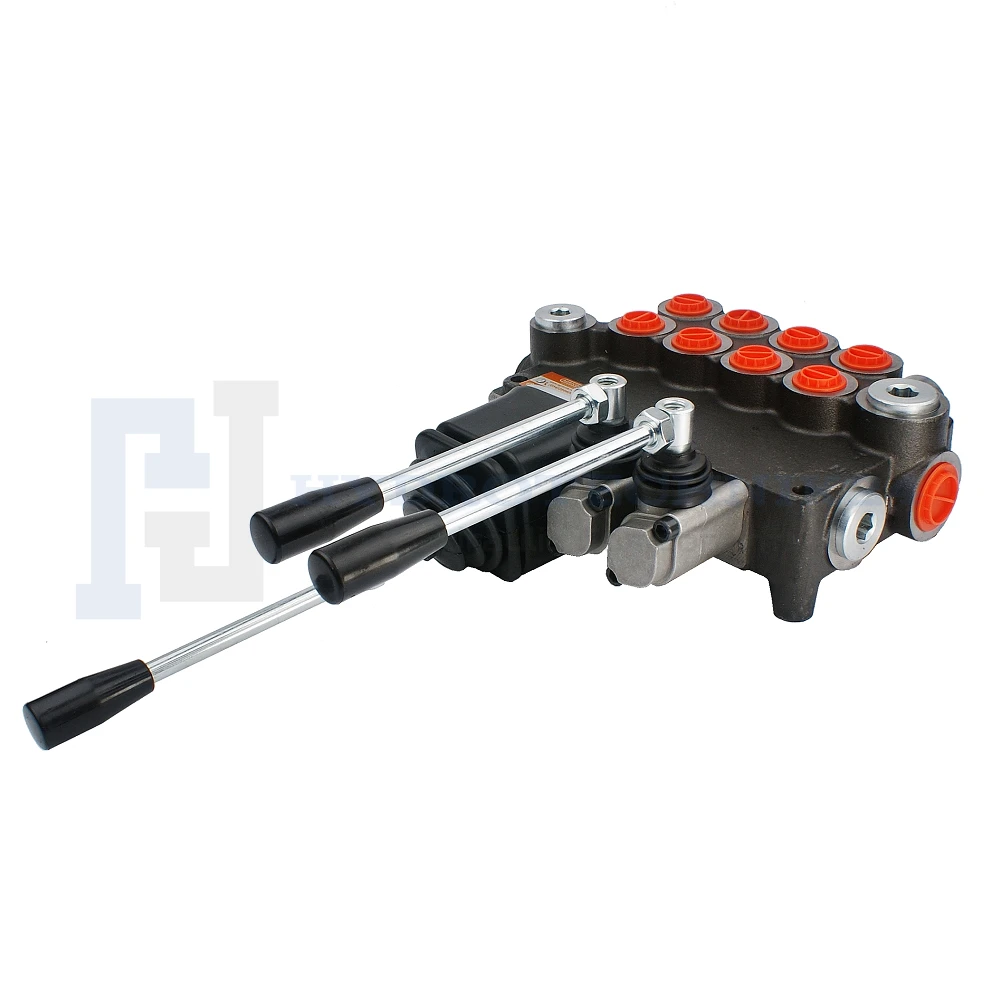

Handsteuerventil 80L 4-fach doppeltwirkend mit Kreuzhebel

Anwendung:

Der Handsteuerventil ist an verschiedene Maschinentypen angepasst wie: Landmaschinen, Traktoren, Spritzen, HDS-Lader, Baumaschinen, Lader, Bagger, Kehrmaschinen, Industriemaschinen und andere hydraulisch gesteuerte Geräte.

Technische Daten:

• Empfohlener Ölfluss im System: 0 - 80 l/min.
• Steuerungsbeispiel: Hydraulikzylinder doppeltwirkend
• Möglichkeit der seriellen Anbindung an das bestehende System (Druckhülse erforderlich).

Steuerung:

Joystick (1 - 2 - 0 - 3 - 4), mit Federrückstellung, d.h. er kehrt von selbst in die Vertikale zurück:

• Nullstellung 0 (Joystick senkrecht gestellt), die Kolbenstangen beider Hydraulikzylinder stehen - das Öl geht zum Überlauf.
• Arbeitsstellung 1 (Joystickhebel schräg nach vorne gestellt), die Kolbenstange des ersten Hydraulikzylinder fährt aus.
• Arbeitsstellung 2 (Joystickhebel schräg nach hinten stellen), die Kolbenstange des ersten Hydraulikzylinder fährt ein.
• Arbeitsstellung 3 (Joystickhebel schräg nach links gestellt), die Kolbenstange des zweiten Hydraulikzylinder fährt aus.
• Arbeitsstellung 4 (Joystickhebel schräg nach rechts gestellt), die Kolbenstange des zweiten Hydraulikzylinder fährt ein.

Dreistellungshebel (1 - 0 - 2), mit Federrückstellung, d.h. er kehrt von selbst in die senkrechte Position zurück:

• Neutrale 0-Stellung (Hebel in senkrechter Stellung), die Kolbenstange des Hydraulikzylinder steht - das Öl geht zum Überlauf.
• Arbeitsstellung 1 (Hebel schräg nach vorne gestellt), die Kolbenstange des Hydraulikzylinder fährt aus.
• Arbeitsstellung 2 (Hebel schräg nach hinten stellen), die Kolbenstange des Hydraulikzylinder fährt ein.

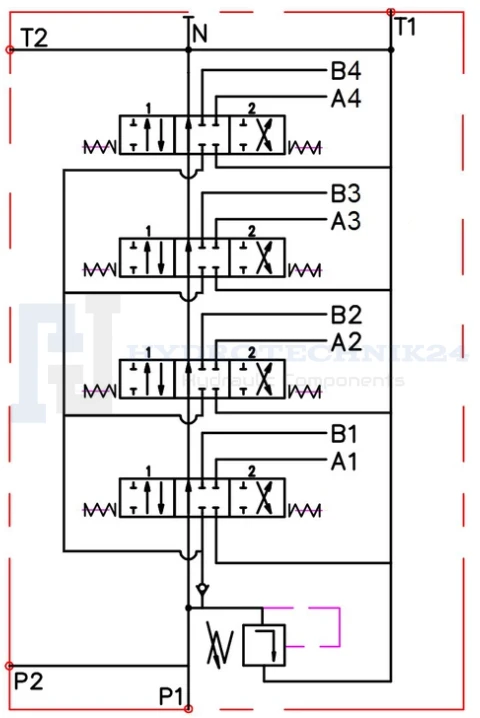

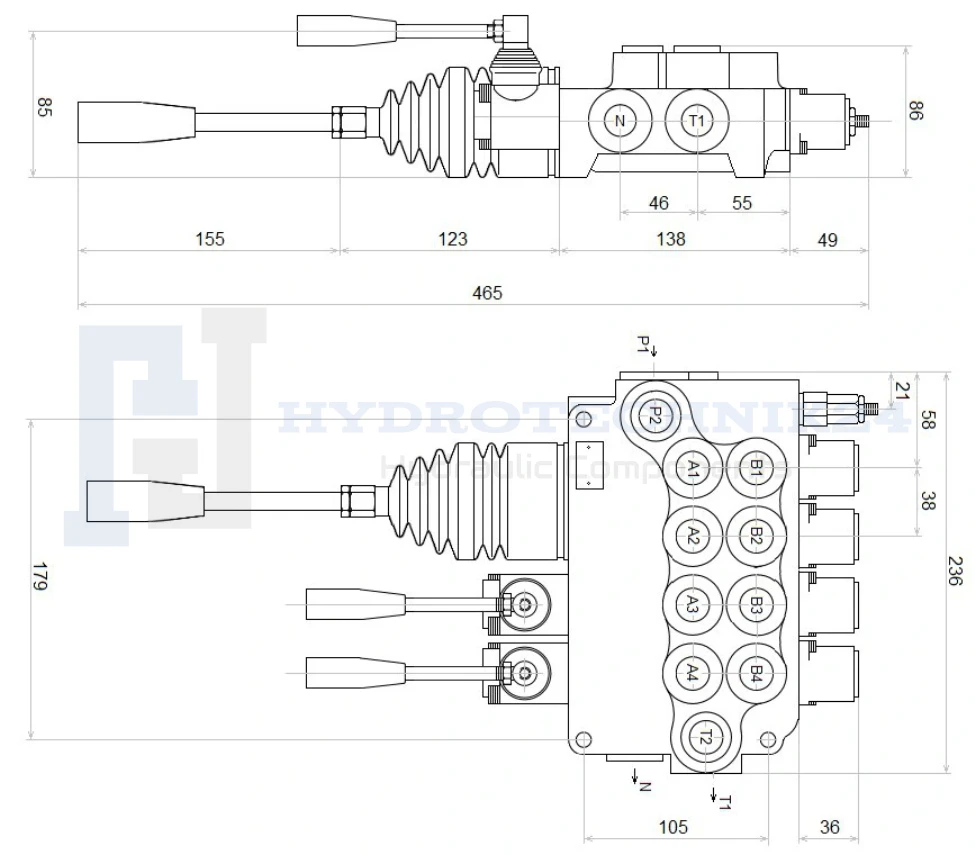

Verbindung:

• Anschlussgewinde P (Hydraulikpumpe): 1/2" Innengewinde
• Anschlussgewinde T (Rücklauf/Öltank): 3/4" Innengewinde
• Anschlussgewinde A und B (Hydraulikzylinder): 1/2" Innengewinde
• Anschlussgewinde N (Druckweiterführung): 3/4" Innengewinde

Druckbereich:

• Maximaler Druck auf die Versorgung: 250Bar
• Maximaler Druck am Rücklauf: 50Bar
• Maximaler Druck auf den Abschnitten: 300Bar
• Druckbegrenzungsventil (DBV) ist werkseitig auf 180 Bar eingestellt.
• Es wird empfohlen, den korrekten Druck vor der Inbetriebnahme zu überprüfen und einzustellen.

Empfohlener Öltemperaturbereich:

• Zulässige Umgebungstemperatur: -40 C bis +60 C
• Zulässige Öltemperatur: -15 C bis +80 C
