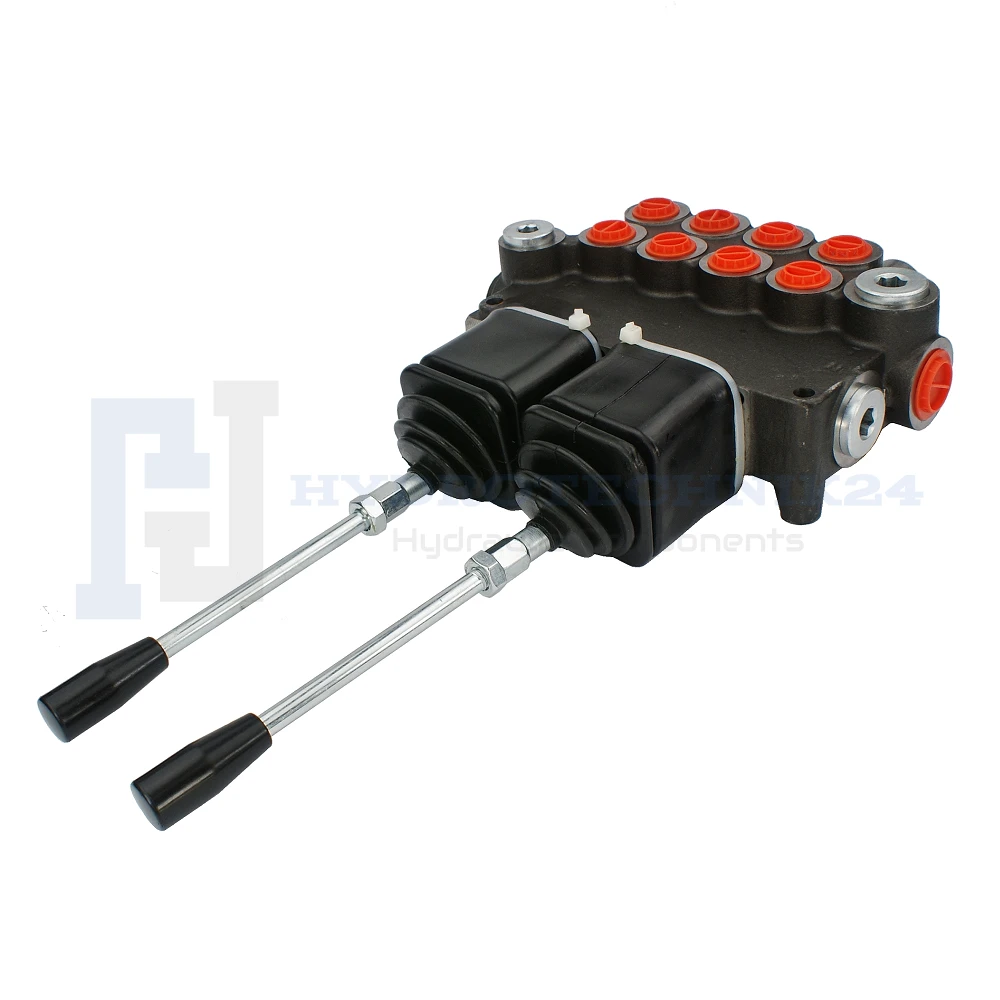

Handsteuerventil 80L 4-fach doppeltwirkend mit 2x Kreuzhebel
Beschreibung
Anwendung:
Der Handsteuerventil ist an verschiedene Maschinentypen angepasst wie: Landmaschinen, Traktoren, Spritzen, HDS-Lader, Baumaschinen, Lader, Bagger, Kehrmaschinen, Industriemaschinen und andere hydraulisch gesteuerte Geräte.
Technische Daten:
- Empfohlener Ölfluss im System: 0 - 80 l/min
- Steuerungsbeispiel: Hydraulikzylinder doppeltwirkend
- Möglichkeit der seriellen Anbindung an das bestehende System (Druckhülse erforderlich).
Steuerung:
Beide Joystick (1 - 2 - 0 - 3 - 4), mit Federrückstellung, d.h. er kehrt von selbst in die Vertikale zurück:
- Nullstellung 0 (Joystick senkrecht gestellt), die Kolbenstangen beider Hydraulikzylinder stehen - das Öl geht zum Überlauf.
- Arbeitsstellung 1 (Joystickhebel schräg nach vorne gestellt), die Kolbenstange des ersten Hydraulikzylinder fährt aus.
- Arbeitsstellung 2 (Joystickhebel schräg nach hinten stellen), die Kolbenstange des ersten Hydraulikzylinder fährt ein.
- Arbeitsstellung 3 (Joystickhebel schräg nach links gestellt), die Kolbenstange des zweiten Hydraulikzylinder fährt aus.
- Arbeitsstellung 4 (Joystickhebel schräg nach rechts gestellt), die Kolbenstange des zweiten Hydraulikzylinder fährt ein.

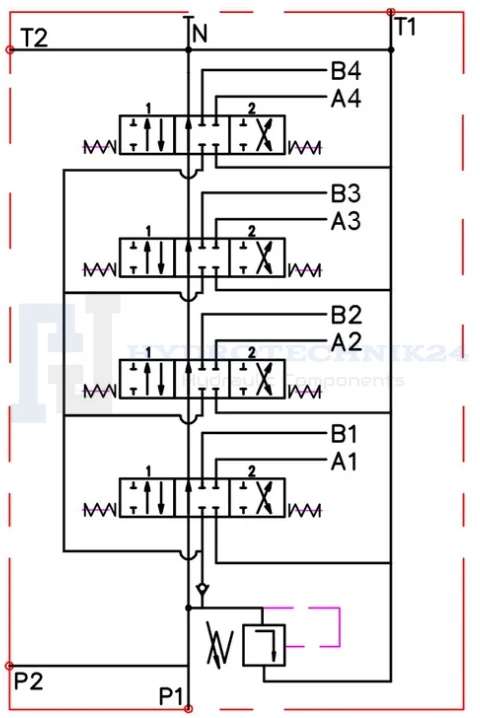

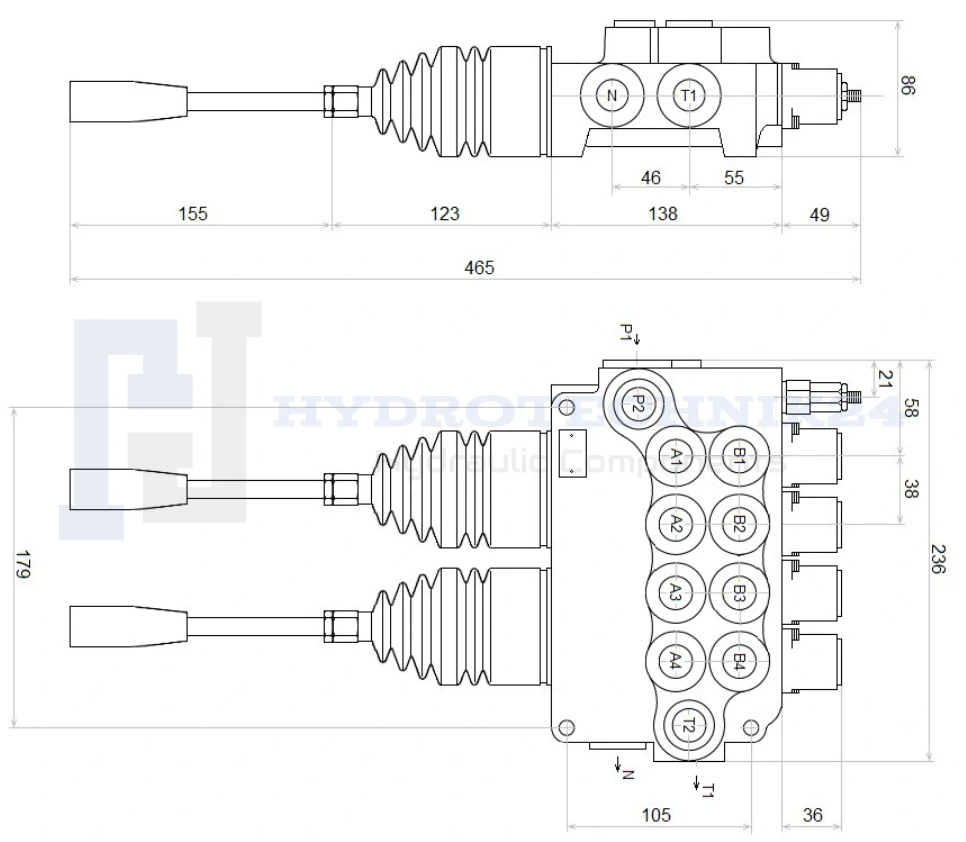

Verbindung:
- Anschlussgewinde P (Hydraulikpumpe): 1/2" Innengewinde
- Anschlussgewinde T (Rücklauf/Öltank): 3/4" Innengewinde
- Anschlussgewinde A und B (Hydraulikzylinder): 1/2" Innengewinde
- Anschlussgewinde N (Druckweiterführung): 3/4" Innengewinde
Druckbereich:
- Maximaler Versorgungsdruck: 250Bar
- Maximaler Druck am Rücklauf: 50Bar
- Maximaler Druck auf den Abschnitten: 300Bar
- Druckbegrenzungsventil (DBV) ist werkseitig auf 175 Bar eingestellt. Es wird empfohlen, den korrekten Druck vor der Inbetriebnahme zu überprüfen und einzustellen.
Empfohlener Öltemperaturbereich:
- Zulässige Umgebungstemperatur: -40 C bis +60 C
- Zulässige Öltemperatur: -15 C bis +80 C
