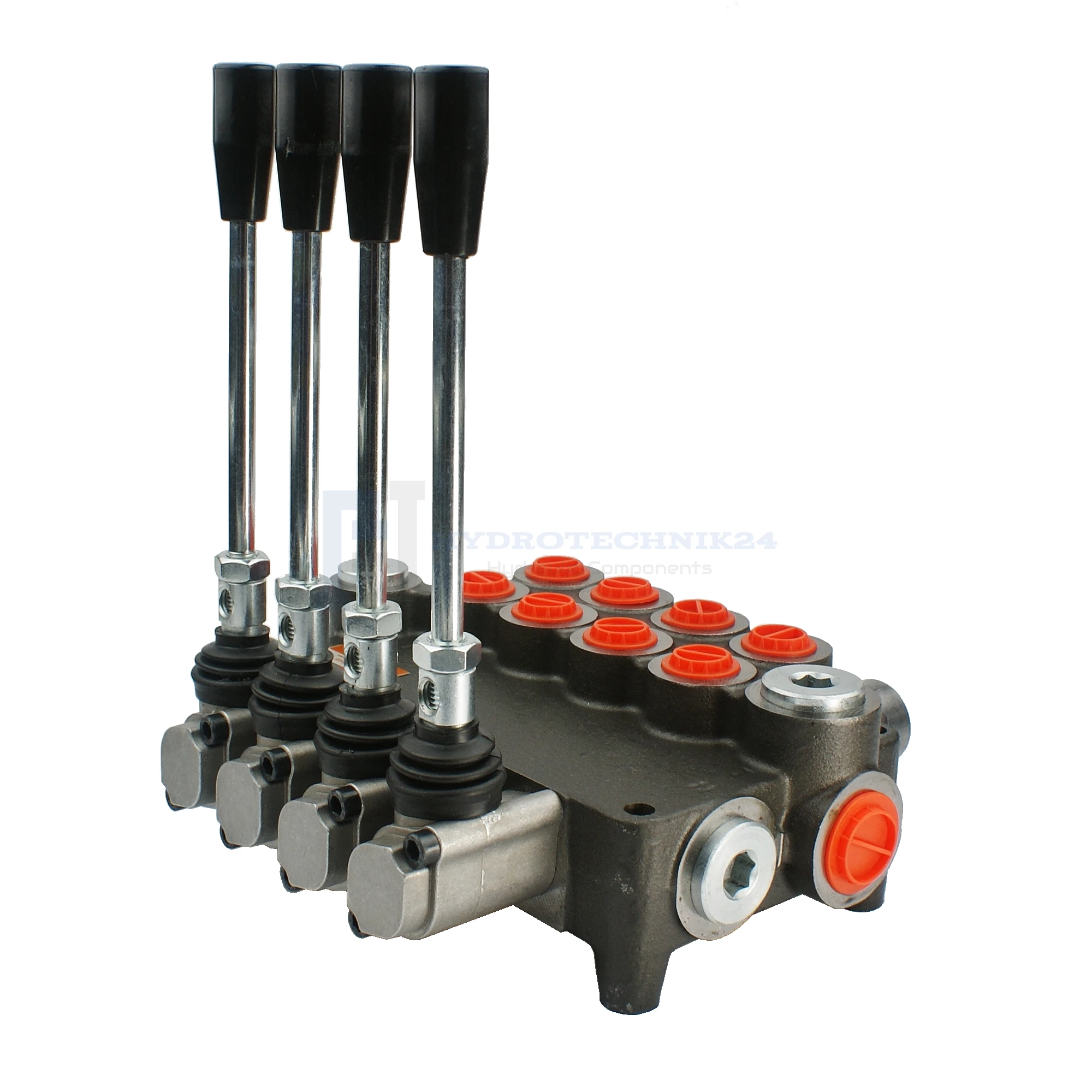

Handsteuerventil 80L 4-fach doppeltwirkend

Verfügbarkeit: auf Lager

Zustellung innerhalb von: 4 Werktage

Bruttopreis: 277,70 € 277.70

Nettopreis: 233,36 €

quantity Stk.

product unavailable

zur Wunschliste hinzufügen

Anbieter:

Produkt-Code/SKU: 41.10.10.040

Beschreibung

Anwendung:

Der Handhebelventil ist an verschiedene Maschinentypen angepasst wie: Landmaschinen, Traktoren, Spritzen, HDS-Lader, Baumaschinen, Lader, Bagger, Kehrmaschinen, Industriemaschinen und andere hydraulisch gesteuerte Geräte.

Technische Daten:

Empfohlener Ölfluss im System: 0 - 80 l/min.
Steuerungsbeispiel: 4x Hydraulikzylinder doppeltwirkend
Möglichkeit der seriellen Anbindung an das bestehende System (Druckhülse erforderlich).

Steuerung:

Alle Dreistellungshebel (1 - 0 - 2) liegen auf einer Feder, d.h. sie kehren selbst in die Vertikale zurück:

Nullstellung 0 (Hebel senkrecht), die Kolbenstange des Stellantriebs steht - das Öl geht zum Überlauf.
Arbeitsstellung 1 (Hebel schräg nach vorne gestellt), die Kolbenstange des Zylinders fährt aus.
Arbeitsstellung 2 (Hebel schräg nach hinten stellen), die Kolbenstange des Zylinders fährt ein.

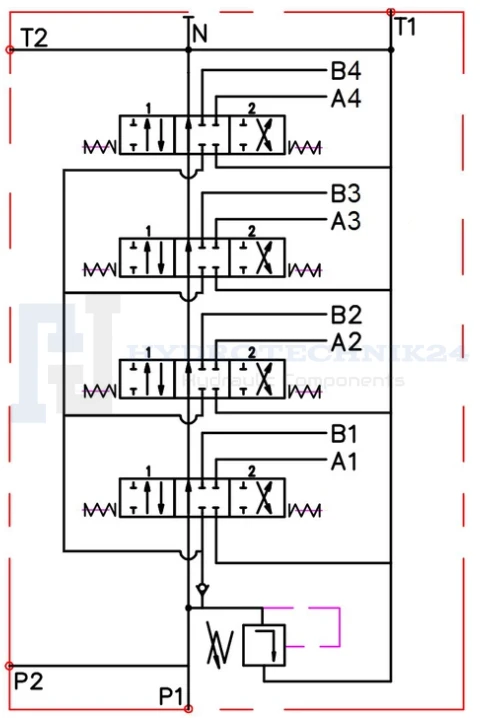

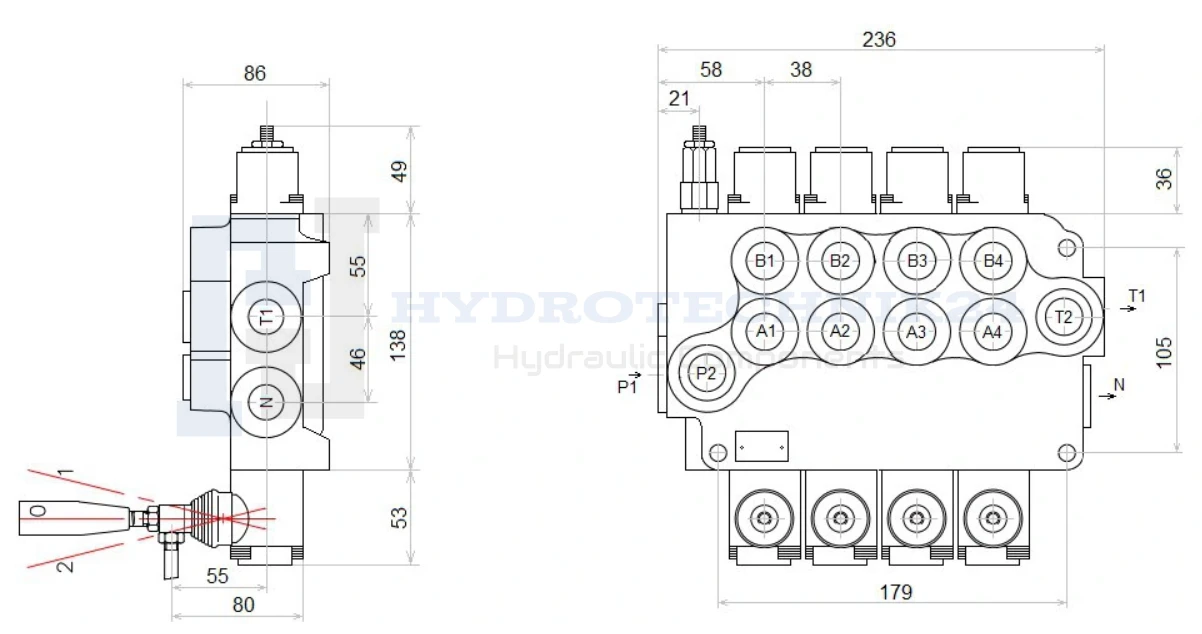

Verbindung:

Anschlussgewinde P (Hydraulikpumpe): 1/2" Innengewinde
Anschlussgewinde T (Rücklauf/Öltank): 3/4" Innengewinde
Anschlussgewinde A und B (Hydraulikzylinder): 1/2" Innengewinde
Anschlussgewinde N (Druckweiterführung): 3/4" Innengewinde

Druckbereich:

Maximaler Versorgungsdruck: 250Bar
Maximaler Druck am Rücklauf: 50Bar
Maximaler Druck auf den Abschnitten: 300Bar
Druckbegrenzungsventil (DBV) ist werkseitig auf 180 Bar eingestellt. Es wird empfohlen, den korrekten Druck vor der Inbetriebnahme zu überprüfen und einzustellen.

Empfohlener Öltemperaturbereich:

Zulässige Umgebungstemperatur: -40 C bis +60 C
Zulässige Öltemperatur: -15 C bis +80 C
