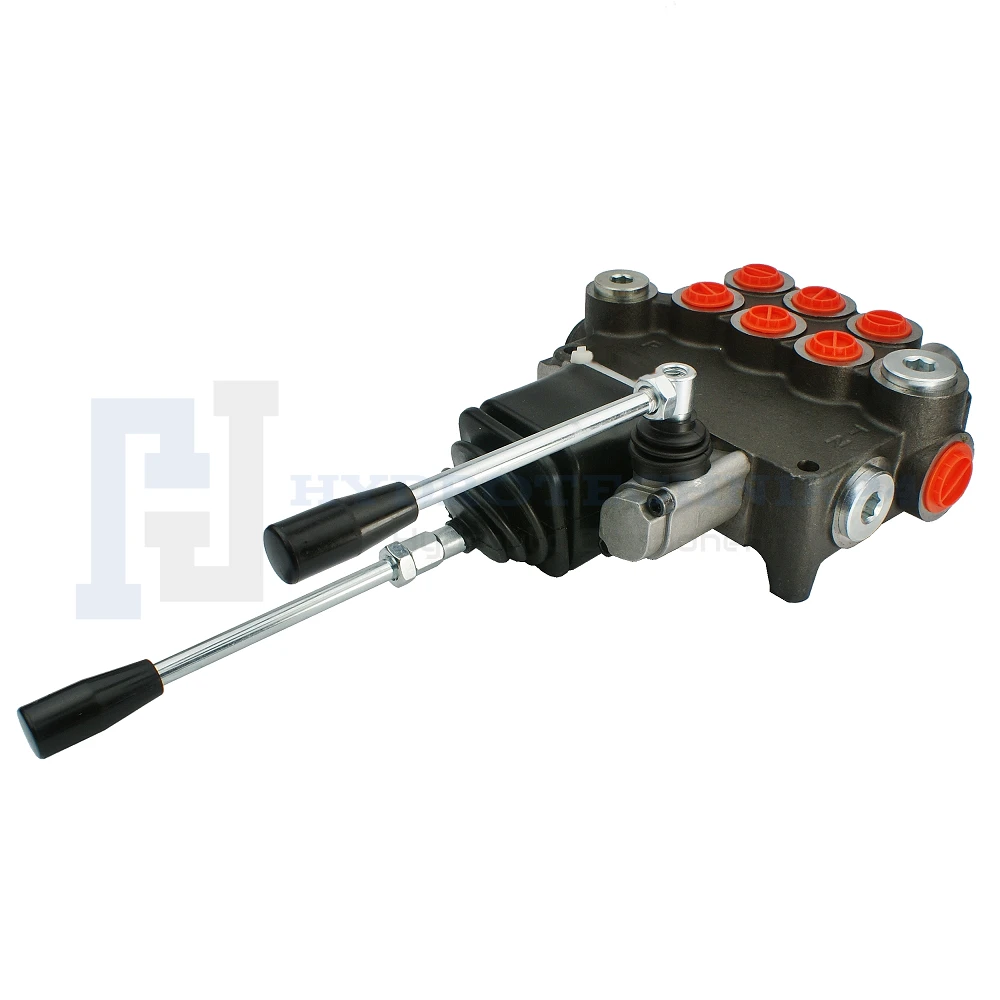

Handsteuerventil 80L 3-fach doppeltwirkend mit Kreuzhebel

Verfügbarkeit: auf Lager
Zustellung innerhalb von: 4 Werktage
Bruttopreis: 284,64 € 284.64
Nettopreis: 239,19 €
quantity Stk.

product unavailable

zur Wunschliste hinzufügen
Anbieter: Badestnost
Produkt-Code/SKU: 41.10.10.039.10

Beschreibung

Anwendung:

Der Handsteuerventil ist an verschiedene Maschinentypen angepasst wie: Landmaschinen, Traktoren, Spritzen, HDS-Lader, Baumaschinen, Lader, Bagger, Kehrmaschinen, Industriemaschinen und andere hydraulisch gesteuerte Geräte.

Technische Daten:

  • Empfohlener Ölfluss im System: 0 - 80 l/min.
  • Steuerungsbeispiel: Hydraulikzylinder doppeltwirkend
  • Möglichkeit der seriellen Anbindung an das bestehende System (Druckhülse erforderlich).

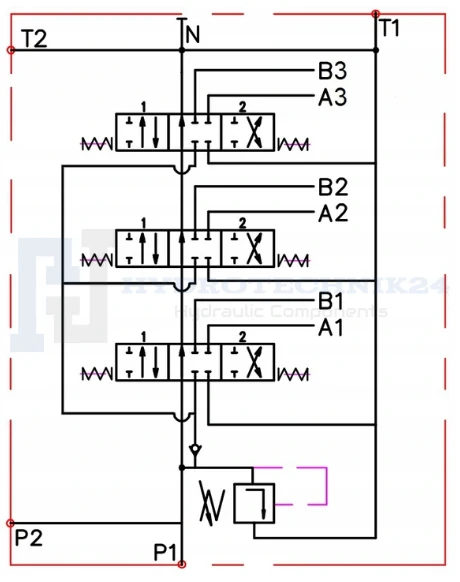

Steuerung:


Joystick (1 - 2 - 0 - 3 - 4), mit Federrückstellung, d.h. er kehrt von selbst in die Vertikale zurück:

  • Nullstellung 0 (Joystick senkrecht gestellt), die Kolbenstangen beider Hydraulikzylinder stehen - das Öl geht zum Überlauf.
  • Arbeitsstellung 1 (Joystickhebel schräg nach vorne gestellt), die Kolbenstange des ersten Hydraulikzylinder fährt aus.
  • Arbeitsstellung 2 (Joystickhebel schräg nach hinten stellen), die Kolbenstange des ersten Hydraulikzylinder fährt ein.
  • Arbeitsstellung 3 (Joystickhebel schräg nach links gestellt), die Kolbenstange des zweiten Hydraulikzylinder fährt aus.
  • Arbeitsstellung 4 (Joystickhebel schräg nach rechts gestellt), die Kolbenstange des zweiten Hydraulikzylinder fährt ein.

Dreistellungshebel (1 - 0 - 2), mit Federrückstellung, d.h. er kehrt von selbst in die senkrechte Position zurück:

  • Neutrale 0-Stellung (Hebel in senkrechter Stellung), die Kolbenstange des Hydraulikzylinder steht - das Öl geht zum Überlauf.
  • Arbeitsstellung 1 (Hebel schräg nach vorne gestellt), die Kolbenstange des Hydraulikzylinder fährt aus.
  • Arbeitsstellung 2 (Hebel schräg nach hinten stellen), die Kolbenstange des Hydraulikzylinder fährt ein.



Druckbereich:

  • Maximaler Druck auf die Versorgung: 250Bar
  • Maximaler Druck am Rücklauf: 50Bar
  • Maximaler Druck auf den Abschnitten: 300Bar
  • Druckbegrenzungsventil (DBV) ist werkseitig auf 180 Bar eingestellt

Empfohlener Öltemperaturbereich:

  • Zulässige Umgebungstemperatur: -40 C bis +60 C
  • Zulässige Öltemperatur: -15 C bis +80 C

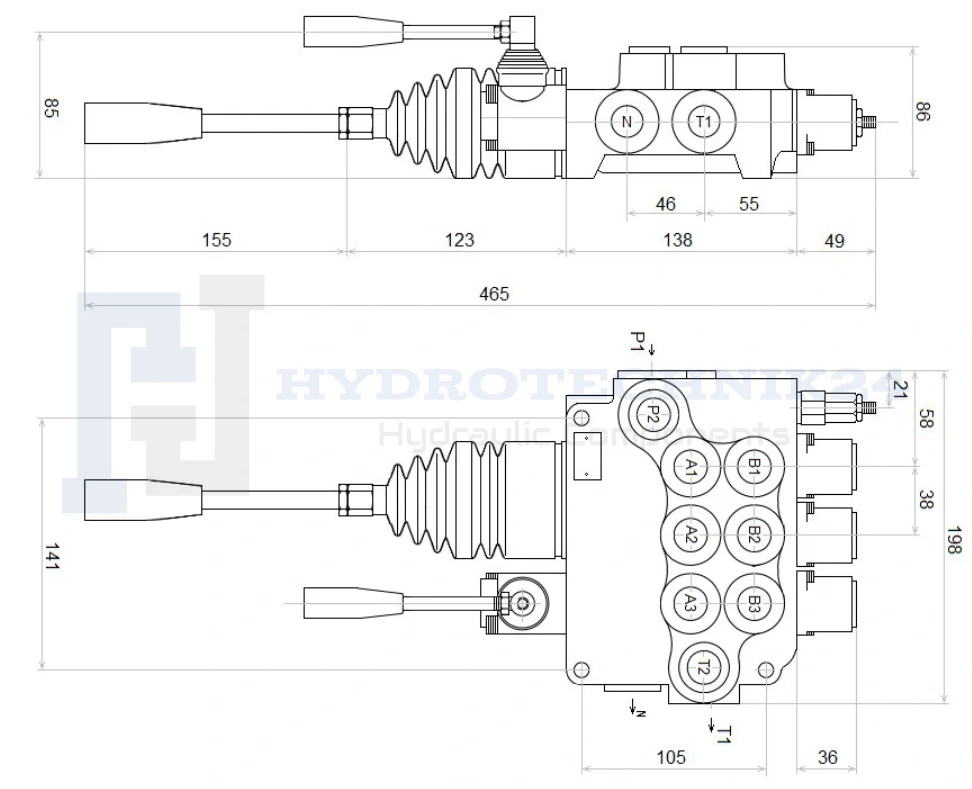

Verbindung:

  • Anschlussgewinde P (Hydraulikpumpe): 1/2" Innengewinde
  • Anschlussgewinde T (Rücklauf/Öltank): 3/4" Innengewinde
  • Anschlussgewinde A und B (Hydraulikzylinder): 1/2" Innengewinde
  • Anschlussgewinde N (Druckweiterführung): 3/4" Innengewinde
