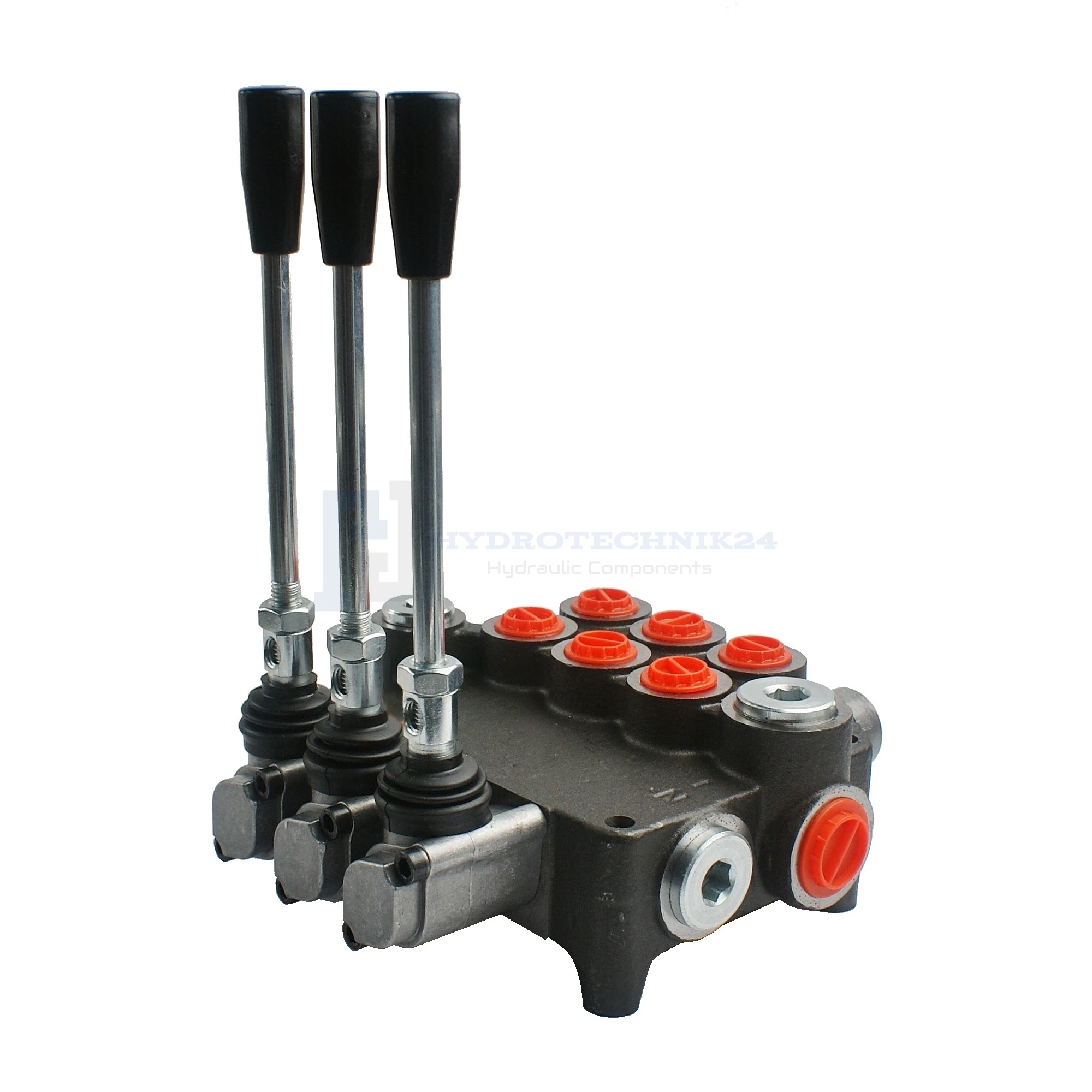

Handsteuerventil 80L 3-fach 2xDW 1xdoppeltwirkend für Hydraulikmotoren

Verfügbarkeit: auf Lager
Zustellung innerhalb von: 4 Werktage
Bruttopreis: 227,75 € 227.75
Nettopreis: 191,39 €
quantity Stk.

product unavailable

zur Wunschliste hinzufügen
Anbieter: Badestnost
Produkt-Code/SKU: 41.10.10.031

Beschreibung

Anwendung:

Das Handhebelventil ist an verschiedene Maschinentypen angepasst wie: Landmaschinen, Traktoren, Spritzen, HDS-Lader, Baumaschinen, Lader, Bagger, Kehrmaschinen, Industriemaschinen und andere hydraulisch gesteuerte Geräte.

Technische Daten:

  • Empfohlener Öldurchfluss im System: 0 - 80 l/min.
  • Steuerungsbeispiel: Hydraulikmotor und 2xHydraulikzylinder doppeltwirkend
  • Möglichkeit der seriellen Anbindung an das bestehende System (Druckhülse erforderlich).

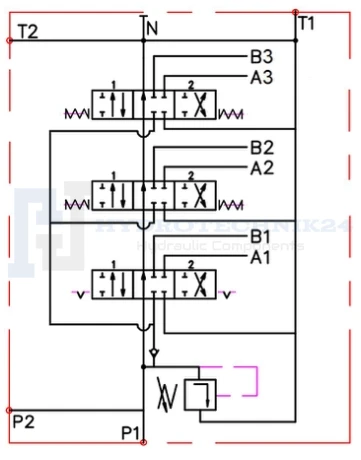

Steuerung:

Der erste Dreistellungshebel (1 - 0 - 2) mit einer Raste, d.h. er hält die Position von selbst in der Arbeitsstellung:

  • Neutrale 0-Stellung (Hebel in senkrechter Stellung) der Hydraulikmotor steht still - das Öl geht zum Überlauf.
  • Arbeitsstellung 1 (Hebel schräg nach vorne gestellt), der Motor dreht nach links.
  • Arbeitsstellung 2 (Hebel in Schrägstellung nach hinten), der Motor drehtnach rechts.

Die nächsten beiden Dreistellungshebel (1 - 0 - 2) mit Federrückstellung, d.h. sie kehren von selbst in die Neutralstellung zurück:

  • Nullstellung 0 (Hebel in senkrechter Stellung), die Kolbenstange des Stellantriebs steht still - das Öl geht zum Überlauf.
  • Arbeitsstellung 1 (Hebel schräg nach vorne gestellt), die Kolbenstange des Zylinder fährt aus.
  • Arbeitsstellung 2 (Hebel schräg nach hinten stellen), die Kolbenstange des Zylinder fährt ein.

Verbindung:

  • Anschlussgewinde P (Hydraulikpumpe): 1/2" Innengewinde
  • Anschlussgewinde T (Rücklauf/Öltank): 3/4" Innengewinde
  • Anschlussgewinde A und B (Hydraulikzylinder): 1/2" Innengewinde
  • Anschlussgewinde N (Druckweiterführung): 3/4" Innengewinde

Druckbereich:

  • Maximaler Versorgungsdruck: 250Bar
  • Maximaler Druck am Rücklauf: 50Bar
  • Maximaler Druck auf den Abschnitten: 300Bar
  • Druckbegrenzungsventil (DBV) ist werkseitig auf 180 Bar eingestellt. Es wird empfohlen, den korrekten Druck vor der Inbetriebnahme zu überprüfen und einzustellen.

Empfohlener Öltemperaturbereich:

  • Zulässige Umgebungstemperatur: -40 C bis +60 C
  • Zulässige Öltemperatur: -15 C bis +80 C
