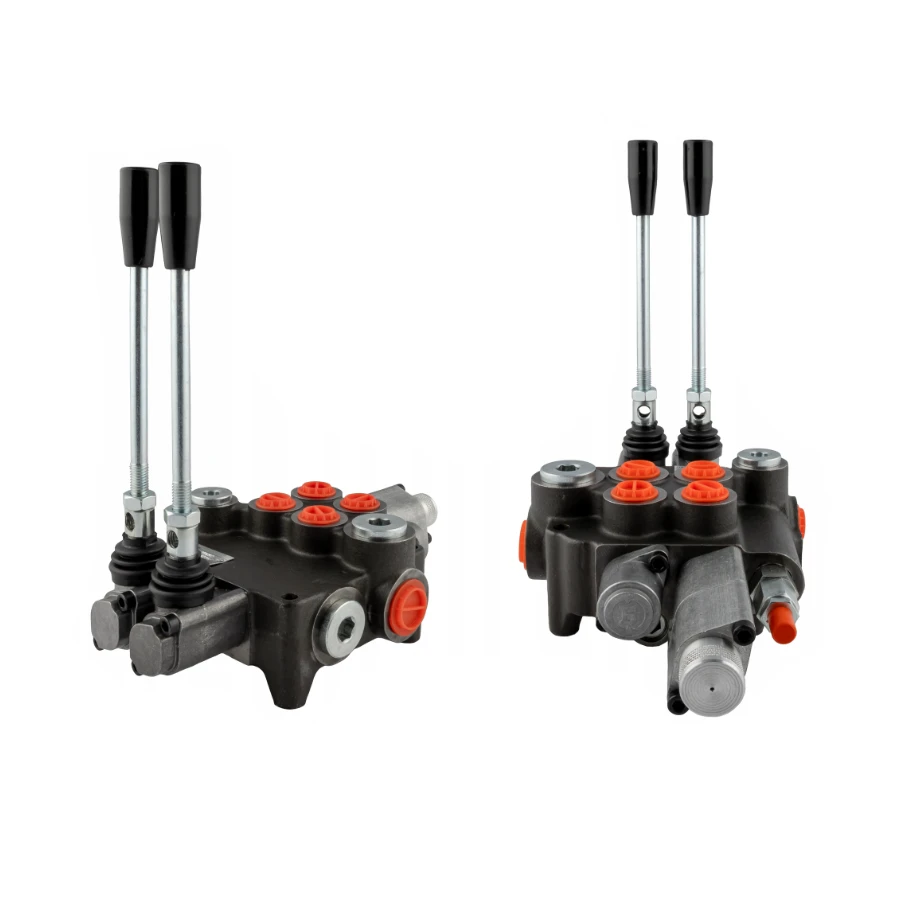

Handsteuerventil 80L 2-fach für Holzspalter 1xDW 1xDW Kick Out
Beschreibung

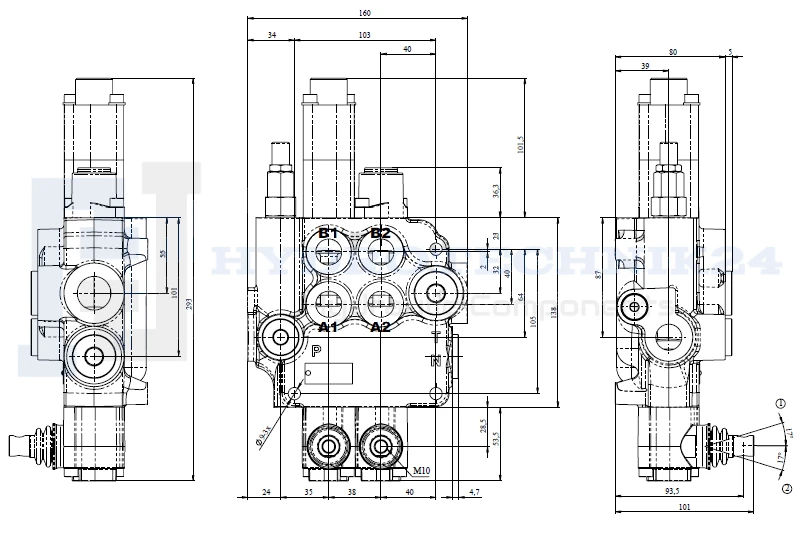

Verbindung:
- Anschlussgewinde P (Hydraulikpumpe): 1/2" Innengewinde
- Anschlussgewinde T (Rücklauf/Öltank): 3/4" Innengewinde
- Anschlussgewinde A und B (Hydraulikzylinder): 1/2" Innengewinde
Druckbereich:
- Maximaler Versorgungsdruck: 250Bar
- Maximaler Druck am Rücklauf: 50Bar
- Maximaler Druck auf den Abschnitten: 315Bar
- Druckbegrenzungsventil (DBV) ist werkseitig auf 180 Bar ± 30 Bar eingestellt.
- Es wird empfohlen, den entsprechenden Druck vor dem Start zu überprüfen und einzustellen.
- Das Ventil, das den Hebel von der Arbeitsstellung in die Neutralstellung freigibt, ist auf 70 bar eingestellt, die Möglichkeit der unabhängigen Einstellung im Bereich von 70 - 140 bar.
Empfohlener Öltemperaturbereich:
- Zulässige Umgebungstemperatur: -40 C bis +60 C
- Zulässige Öltemperatur: -15 C bis +80 C

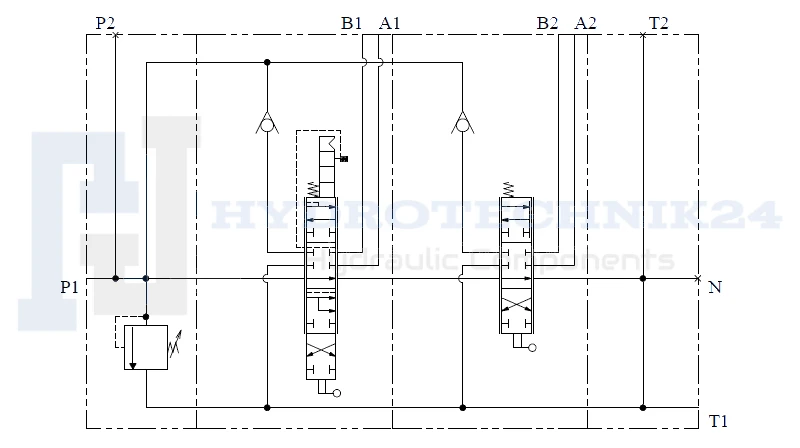

Steuerung:
Der erste Vierstellungshebel (1 - 0 - 2 - 3) mit Raste und Federrückstellung:
- Neutrale Position 0 (Hebel vertikal), das Zylinderkolben ist unbeweglich - Öl gelangt zum Überlauf.
- Arbeitsposition 1 (schieben Sie den Hebel diagonal nach vorne, Hebel mit Verriegelung), der Kolben des Hydraulikzylinders zieht sich zurück.
- Arbeitsposition 2 (Hebel nach hinten geneigt), der Kolben des Hydraulikzylinders fährt in beschleunigtem Tempo aus.
- Arbeitsposition 3 (Hebel maximal schräg nach hinten eingestellt), der Kolben des Hydraulikzylinders fährt im Standardmodus (Leistungsmodus) aus.
Der zweite Dreistellungshebel (1 - 0 -2) mit Federrückstellung, d. h. er kehrt von selbst in die Neutralstellung zurück.
- Nullstellung 0 (Hebel in vertikaler Position), der Kolben des Zylinders ist unbeweglich - das Öl fließt über.
- Arbeitsstellung 1 (Hebel nach vorne geneigt), der Antriebskolben zieht sich zurück.
- Arbeitsstellung 2 (Hebel schräg nach hinten einstellen), der Antriebskolben fährt aus.
