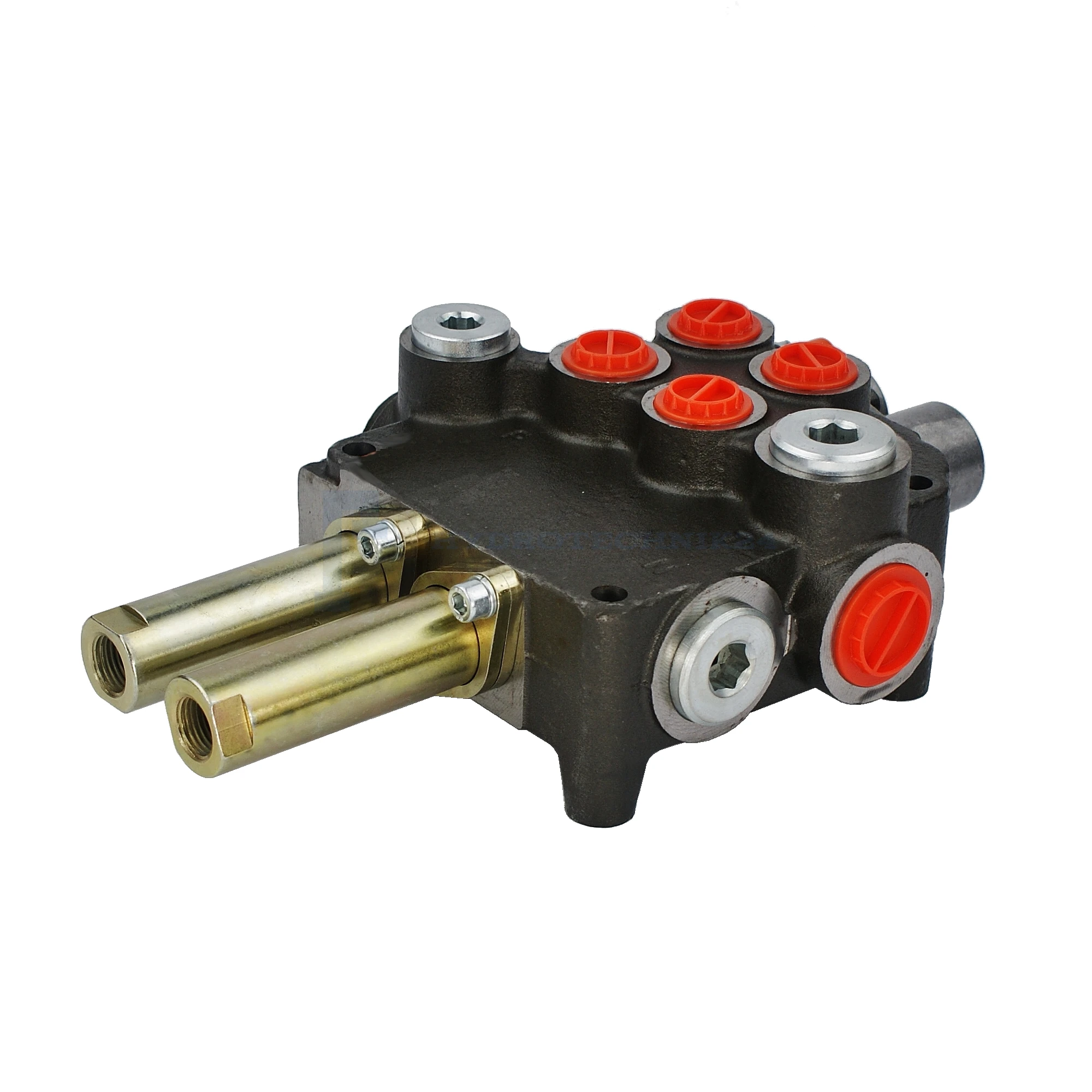

Handsteuerventil 80L 2-fach doppeltwirkend mit den Leinen gesteuert
Regular price:
Regular price:
product unavailable
zur Wunschliste hinzufügen
Beschreibung
Anwendung:
Hydrauliksteuerverteiler ist an verschiedene Maschinentypen angepasst wie: Landmaschinen, Traktoren, Spritzen, HDS-Lader, Baumaschinen, Lader, Bagger, Kehrmaschinen, Industriemaschinen und andere hydraulisch gesteuerte Geräte.
Technische Daten:
Empfohlener Ölfluss im System: 0 - 80 l/min.
Steuerungsbeispiel: Hydraulikzylinder doppeltwirkend
Möglichkeit der seriellen Anbindung an das bestehende System (Druckhülse erforderlich).
Steuerung:
Alle Drei-Position-Abschnitte (1 - 0 - 2) mit Federrückstellung, d. h. sie kehren von selbst in die neutrale Position zurück, wenn Sie den Joystick oder Hebel loslassen. In der Neutralstellung fließt das Öl in den Überlauf, und die Pumpe wird dann entlastet.

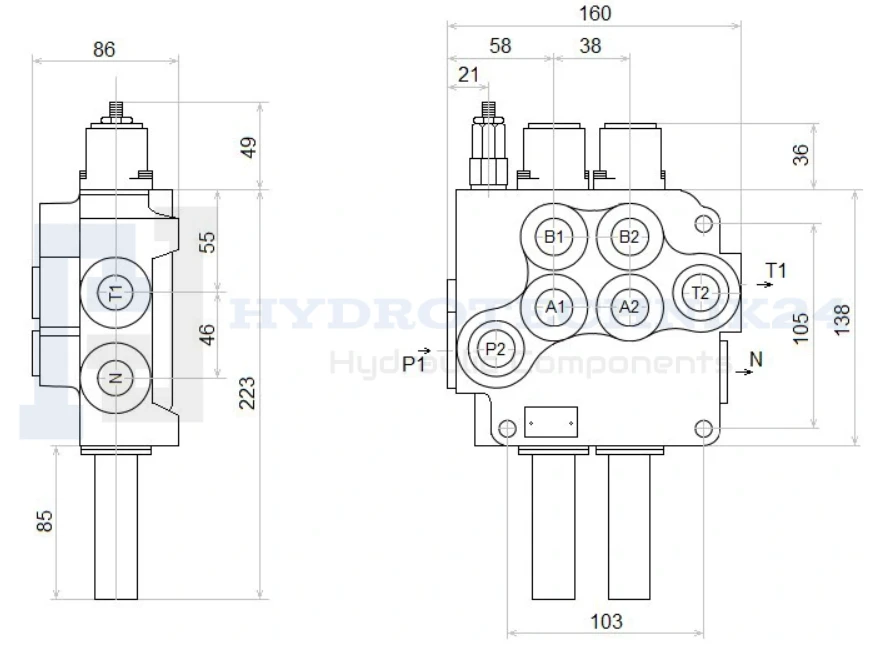

Verbindung:
Anschlussgewinde P (Hydraulikpumpe): 1/2" Innengewinde
Anschlussgewinde T (Rücklauf/Öltank): 3/4" Innengewinde
Anschlussgewinde A und B (Hydraulikzylinder): 1/2" Innengewinde
Anschlussgewinde N (Druckweiterführung): 3/4" Innengewinde
Druckbereich:
Maximaler Versorgungsdruck: 250Bar
Maximaler Druck am Rücklauf: 50Bar
Maximaler Druck auf den Abschnitten: 300Bar
Druckbegrenzungsventil (DBV) ist werkseitig auf 180 Bar eingestellt. Es wird empfohlen, den korrekten Druck vor der Inbetriebnahme zu überprüfen und einzustellen.
Empfohlener Öltemperaturbereich:
Zulässige Umgebungstemperatur: -40 C bis +60 C
Zulässige Öltemperatur: -15 C bis +80 C
Technische Daten
| Hersteller | Badestnost |
| Nenndurchfluss | 80 L/min |
| Die Anzahl der Sektionen | 2 |
