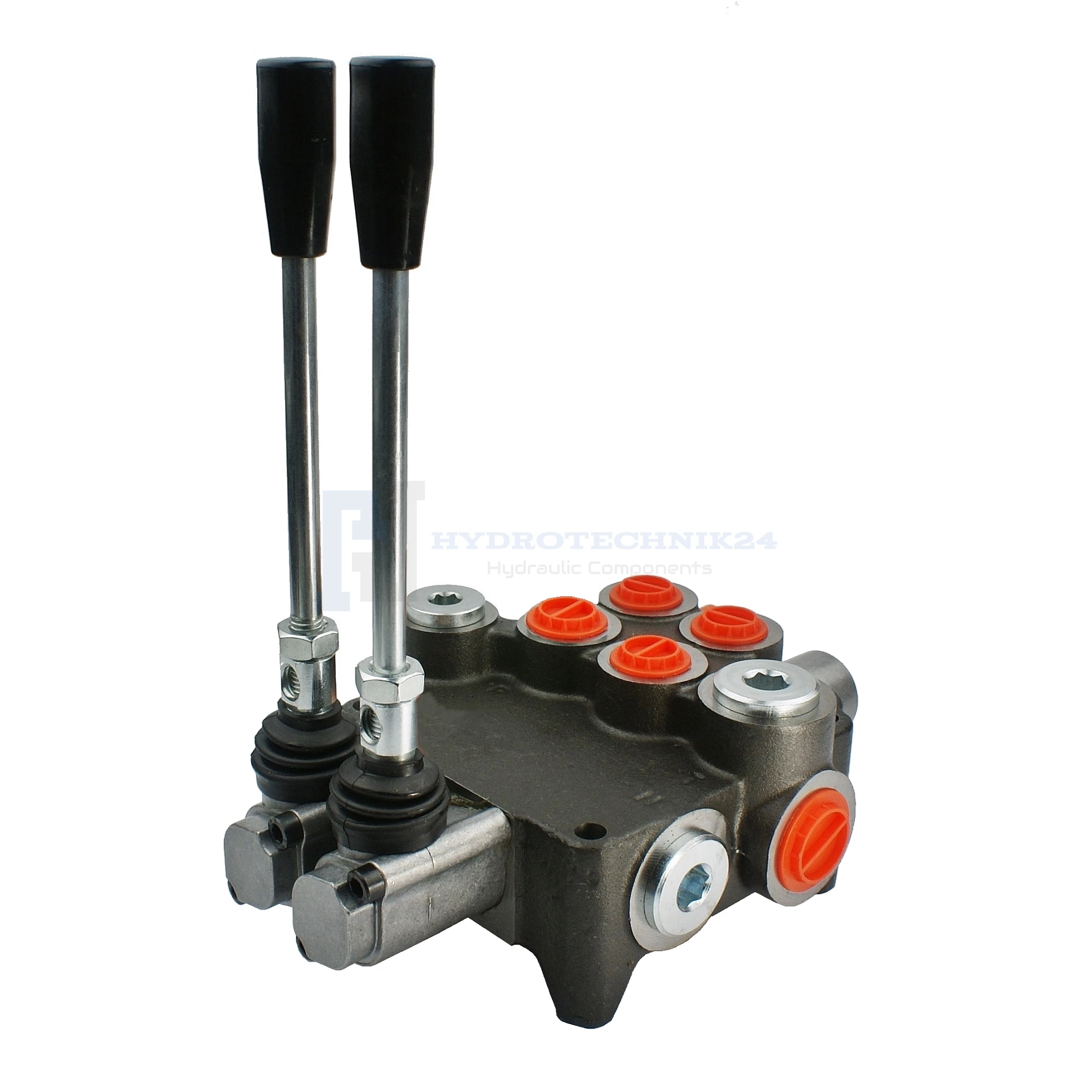

Handsteuerventil 80L 2-fach doppeltwirkend
Beschreibung
Anwendung:
Das Handhebelventil ist an verschiedene Maschinentypen angepasst wie: Landmaschinen, Traktoren, Spritzen, HDS-Lader, Baumaschinen, Lader, Bagger, Kehrmaschinen, Industriemaschinen und andere hydraulisch gesteuerte Geräte.
Technische Daten:
- Empfohlener Öldurchfluss im System: 0 - 80 l/min.
Steuerungsbeispiel: Hydraulikzylinder doppeltwirkend
Möglichkeit der seriellen Anbindung an das bestehende System (Druckhülse erforderlich).

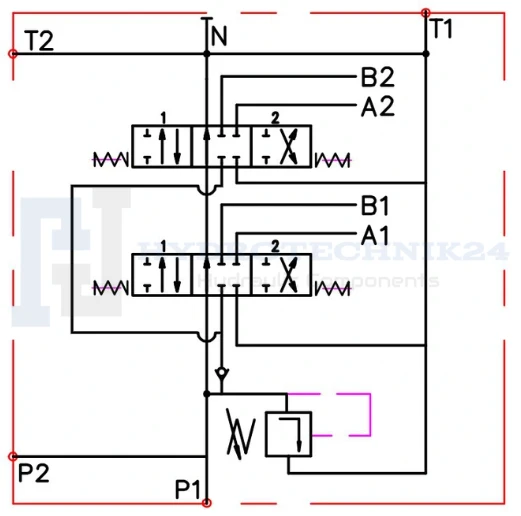

Steuerung:
Beide Dreistellungshebel (1 - 0 - 2), mit Federrückstellung, d.h. er kehrt von selbst in die senkrechte Position zurück:
- Nullstellung 0 (Hebel senkrecht), die Kolbenstange des Hydraulikzylinder steht - das Öl geht zum Überlauf.
- Arbeitsstellung 1 (Hebel schräg nach vorne gestellt), die Kolbenstange des Hydraulikzylinder fährt aus.
- Arbeitsstellung 2 (Hebel schräg nach hinten stellen), die Kolbenstange des Hydraulikzylinder fährt ein.

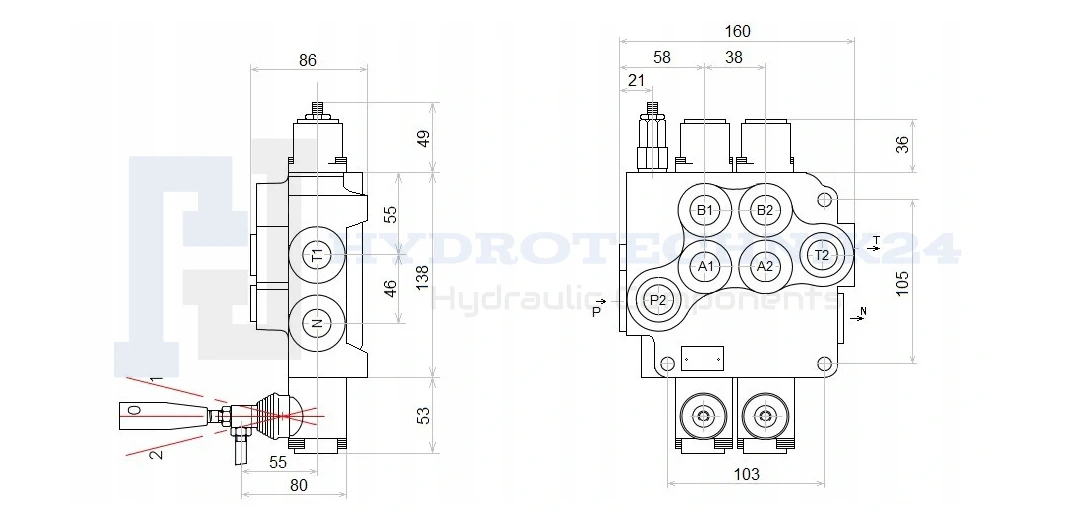

Verbindung:
- Anschlussgewinde P (Hydraulikpumpe): 1/2" Innengewinde
Anschlussgewinde T (Rücklauf/Öltank): 3/4" Innengewinde
Anschlussgewinde A und B (Hydraulikzylinder): 1/2" Innengewinde
Anschlussgewinde N (Druckweiterführung): 3/4" Innengewinde
Druckbereich:
- Maximaler Versorgungsdruck: 250Bar
- Maximaler Druck am Rücklauf: 50Bar
- Maximaler Druck auf den Abschnitten: 300Bar
- Druckbegrenzungsventil (DBV) ist werkseitig auf 180 Bar eingestellt. Es wird empfohlen, den korrekten Druck vor der Inbetriebnahme zu überprüfen und einzustellen.
Empfohlener Öltemperaturbereich:
- Zulässige Umgebungstemperatur: -40 C bis +60 C
- Zulässige Öltemperatur: -15 C bis +80 C
