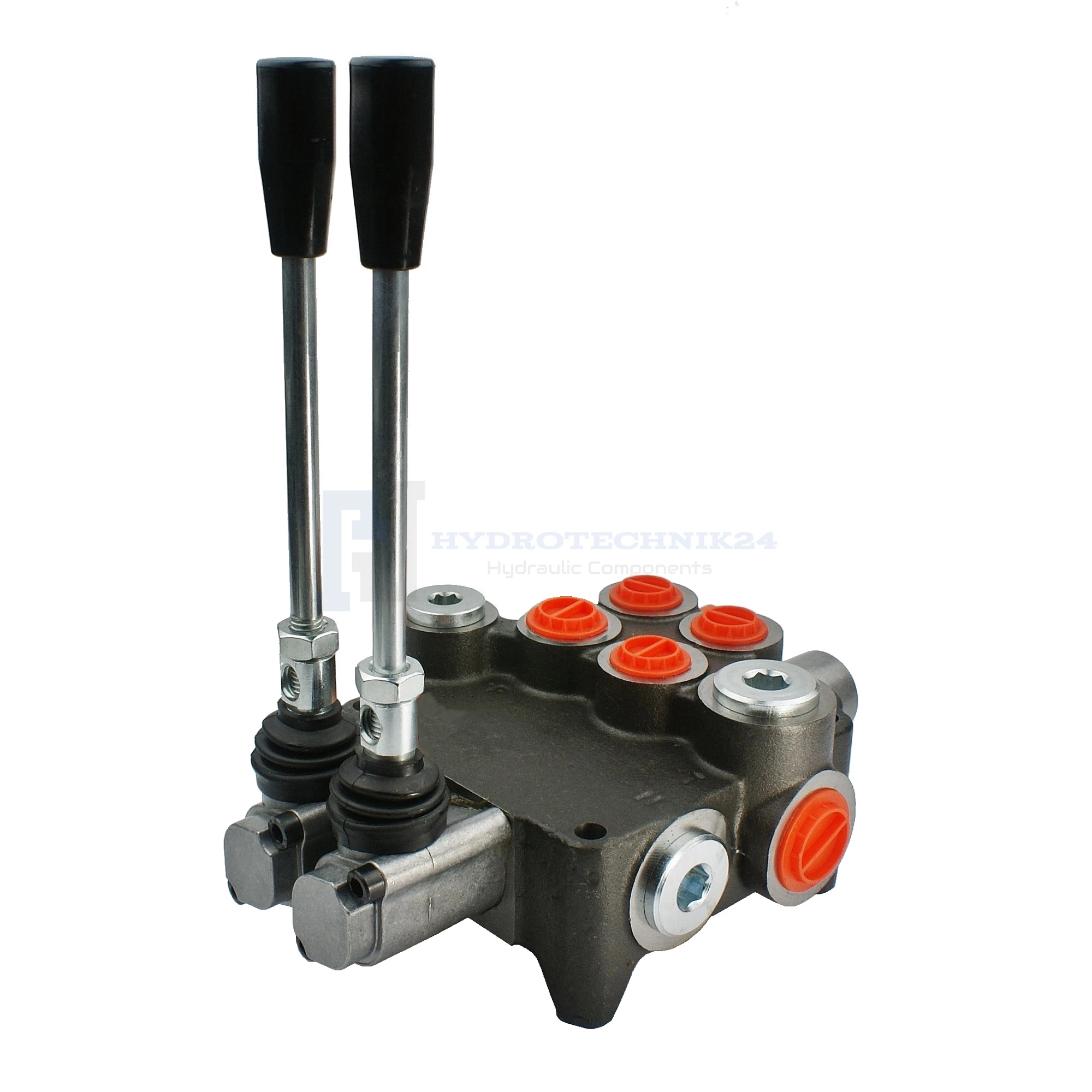

Handsteuerventil 80L 2-fach 1xDW 1xdoppeltwirkend für Hydraulikmotoren

Anwendung:

Das Handhebelventil ist an verschiedene Maschinentypen angepasst wie: Landmaschinen, Traktoren, Spritzen, HDS-Lader, Baumaschinen, Lader, Bagger, Kehrmaschinen, Industriemaschinen und andere hydraulisch gesteuerte Geräte.

Dank des Hebels mit Raste ist der Verteiler ideal für die Steuerung eines Hydraulikmotors. Sie können den Motor starten und sich vom Verteiler entfernen, ohne den Hebel halten zu müssen.

Technische Daten:

• Empfohlener Öldurchfluss im System: 0 - 80 l/min.
• Steuerungsbeispiel: Hydraulikmotor und Hydraulikzylinder doppeltwirkend
• Möglichkeit der seriellen Anbindung an das bestehende System (Druckhülse erforderlich).

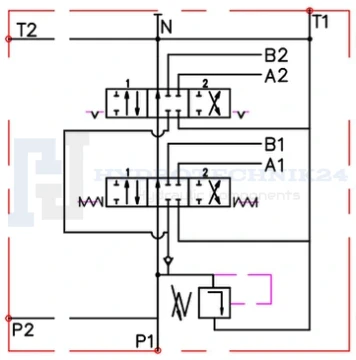

Steuerung:

Der erste Dreistellungshebel (1 - 0 -2) mit Federrückstellung, d. h. er kehrt von selbst in die Neutralstellung zurück:

• Nullstellung 0 (Hebel in senkrechter Stellung), die Kolbenstange des Stellantriebs steht still - das Öl geht zum Überlauf.
• Arbeitsstellung 1 (Hebel schräg nach vorne gestellt), die Kolbenstange des Antriebs fährt aus.
• Arbeitsstellung 2 (Hebel schräg nach hinten stellen), die Kolbenstange des Antriebs fährt ein.

Der zweite Dreistellungshebel (1 - 0 - 2) mit einer Raste, d. h. er hält die Position von selbst in der Arbeitsstellung:

• Neutral 0-Stellung (Hebel in senkrechter Stellung) der Motor steht - das Öl geht zum Überlauf.
• Arbeitsstellung 1 (Hebel in Schrägstellung nach vorne), der Motor dreht nach links.
• Arbeitsstellung 2 (Hebel in Schrägstellung nach hinten) der Motor dreht nach rechts.

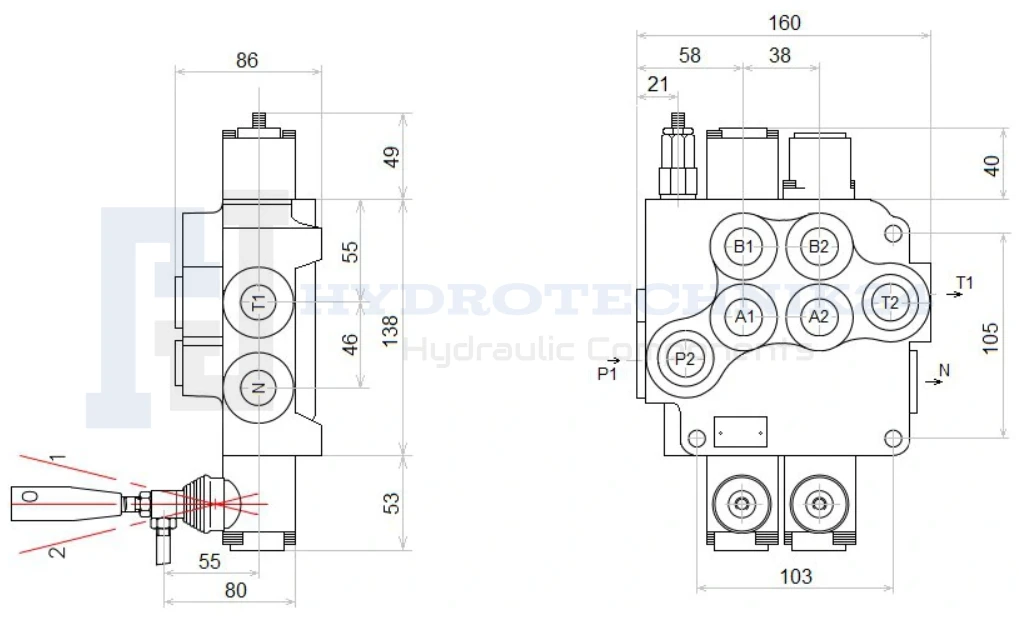

Verbindung:

• Anschlussgewinde P (Hydraulikpumpe): 1/2" Innengewinde
• Anschlussgewinde T (Rücklauf/Öltank): 3/4" Innengewinde
• Anschlussgewinde A und B (Hydraulikzylinder): 1/2" Innengewinde
• Anschlussgewinde N (Druckweiterführung): 3/4" Innengewinde

Druckbereich:

• Maximaler Versorgungsdruck: 250Bar
• Maximaler Druck am Rücklauf: 50Bar
• Maximaler Druck auf den Abschnitten: 300Bar
• Druckbegrenzungsventil (DBV) ist werkseitig auf 175 Bar eingestellt
• Es wird empfohlen, den korrekten Druck vor der Inbetriebnahme zu überprüfen und einzustellen.

Empfohlener Öltemperaturbereich:

• Zulässige Umgebungstemperatur: -40 C bis +60 C
• Zulässige Öltemperatur: -15 C bis +80 C
