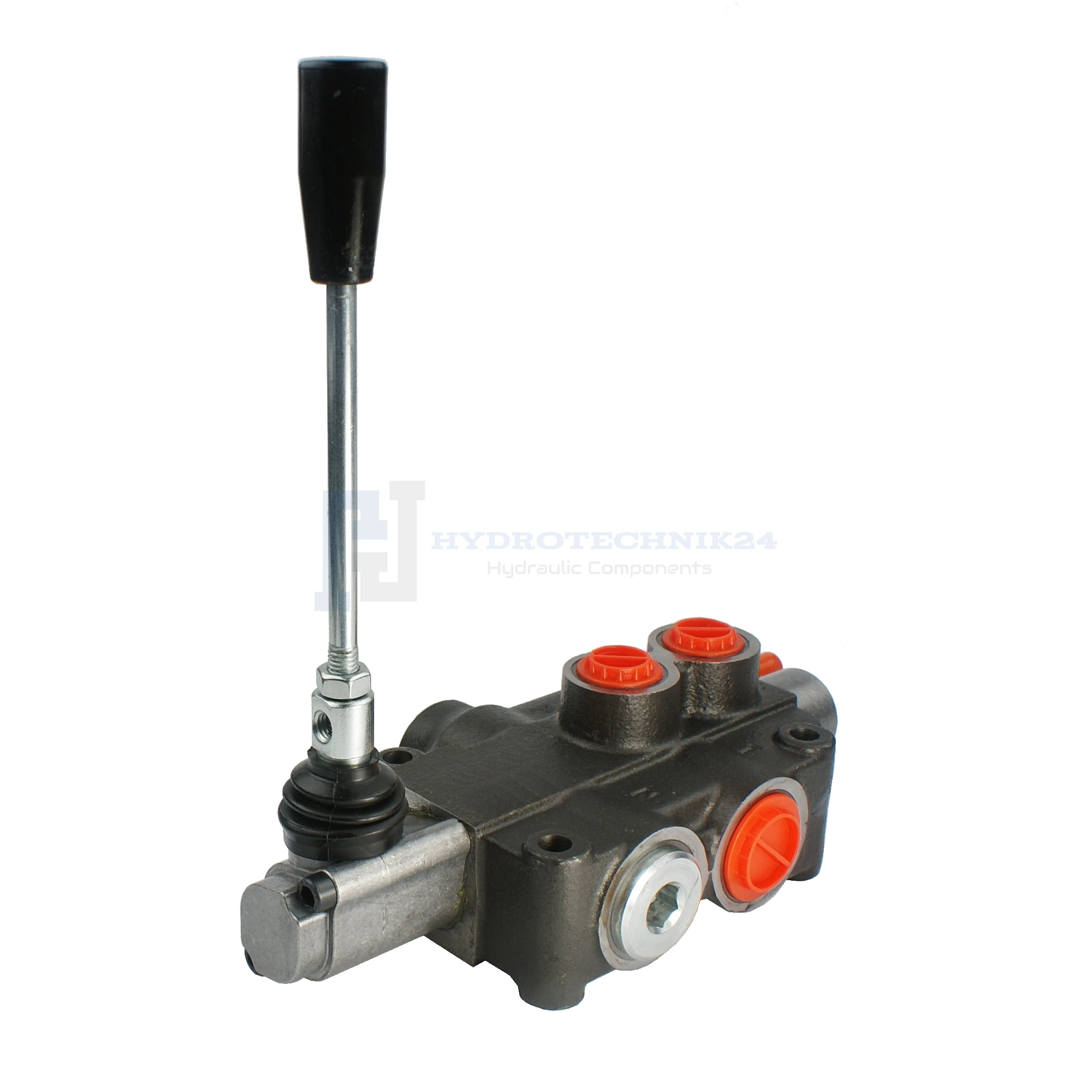

Handsteuerventil 80L 1-fach doppeltwirkend für Hydraulikmotoren

Verfügbarkeit: auf Lager
Zustellung innerhalb von: 4 Werktage
Bruttopreis: 120,89 € 120.89
Nettopreis: 101,59 €
quantity Stk.

product unavailable

zur Wunschliste hinzufügen
Anbieter: Badestnost
Produkt-Code/SKU: 41.10.10.011

Beschreibung

Anwendung:

Das Handhebelventil ist an verschiedene Maschinentypen angepasst wie: Landmaschinen, Traktoren, Spritzen, HDS-Lader, Baumaschinen, Lader, Bagger, Kehrmaschinen, Industriemaschinen und andere hydraulisch gesteuerte Geräte.

Dank des Hebels mit Raste ist der Handsteuerventil ideal für die Steuerung eines Hydraulikmotors. Sie können den Motor starten und sich vom Handhebelventil entfernen, ohne den Hebel halten zu müssen.

Technische Daten:

  • Empfohlener Öldurchfluss im System: 0 - 80 l/min.
  • Steuerungsbeispiel: Hydraulikmotoren
  • Möglichkeit der seriellen Anbindung an das bestehende System (Druckhülse erforderlich).

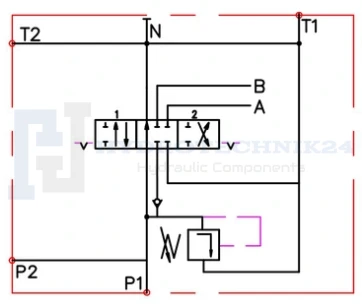

Steuerung:

Dreistellungshebel (1 - 0 - 2), mit Rastung, d. h. er hält die Stellung von selbst in der Betriebslage:

  • Nullstellung 0 (Hebel in vertikaler Position) Motor dreht nicht - das Öl geht zum Überlauf.
  • Arbeitsstellung 1 (Hebel schräg nach vorne) dreht sich der Motor nach links.
  • Arbeitsstellung 2 (Hebel schräg nach hinten) dreht sich der Motor nach rechts.

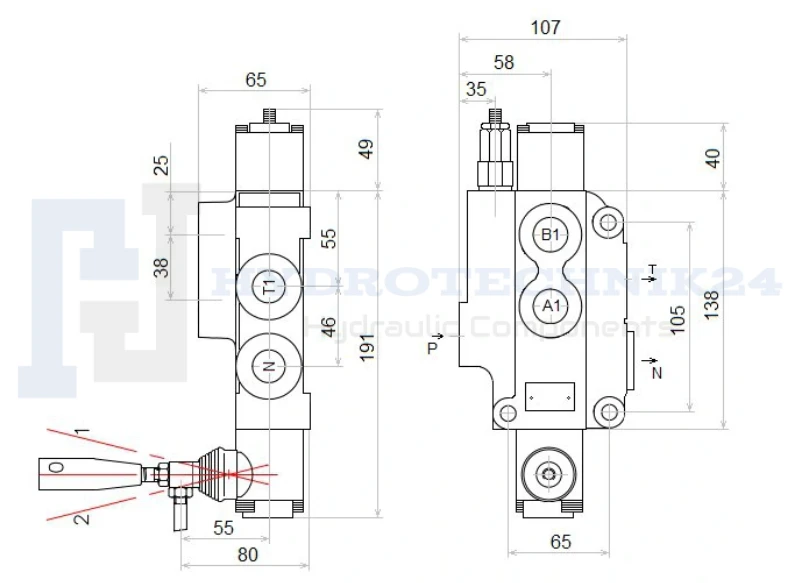

Verbindung:

  • Anschlussgewinde P (Hydraulikpumpe): 1/2" Innengewinde
  • Anschlussgewinde T (Rücklauf/Öltank): 3/4" Innengewinde
  • Anschlussgewinde A und B (Hydraulikzylinder): 1/2" Innengewinde
  • Anschlussgewinde N (Druckweiterführung): 3/4" Innengewinde

Druckbereich:

  • Maximaler Druck auf die Versorgung: 250Bar
  • Maximaler Druck am Rücklauf: 50Bar
  • Maximaler Druck auf den Abschnitten: 300Bar
  • Druckbegrenzungsventil (DBV) ist werkseitig auf 180Bar eingestellt. Es wird empfohlen, den korrekten Druck vor der Inbetriebnahme zu überprüfen und einzustellen.


Empfohlener Öltemperaturbereich:

  • Zulässige Umgebungstemperatur: -40 C bis +60 C
  • Zulässige Öltemperatur: -15 C bis +80 C
