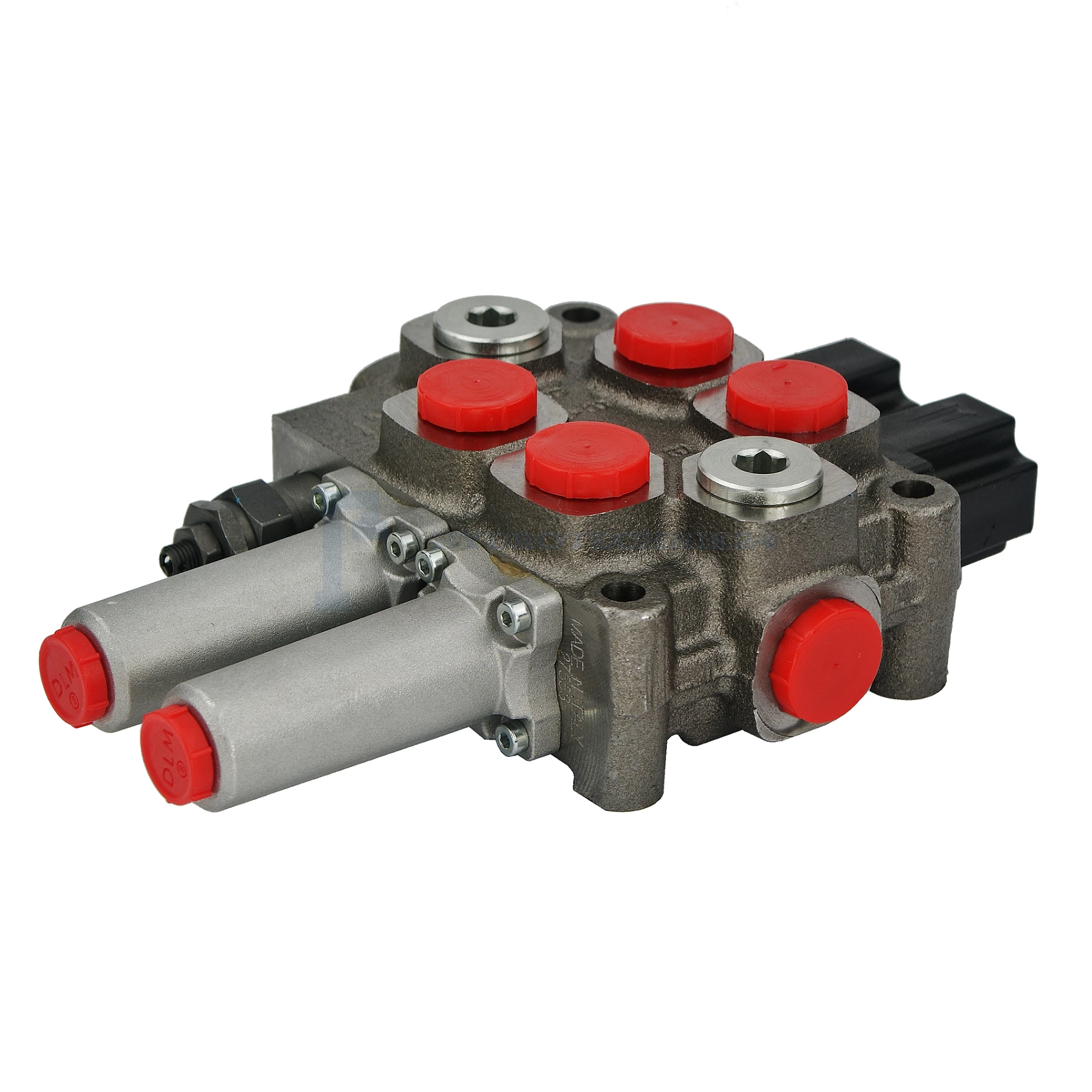

Handsteuerventil 60L 2-fach doppeltwirkend mit den Leinen gesteuert
Beschreibung
Anwendung:
Hydrauliksteuerverteiler ist an verschiedene Maschinentypen angepasst wie: Landmaschinen, Traktoren, Spritzen, HDS-Lader, Baumaschinen, Lader, Bagger, Kehrmaschinen, Industriemaschinen und andere hydraulisch gesteuerte Geräte.
Technische Daten:
- Empfohlener Öldurchfluss im System: 0 - 60 l/min.
- Steuerungsbeispiel: Hydraulikzylinder doppeltwirkend
- Möglichkeit der seriellen Anbindung an das bestehende System (Druckhülse erforderlich).

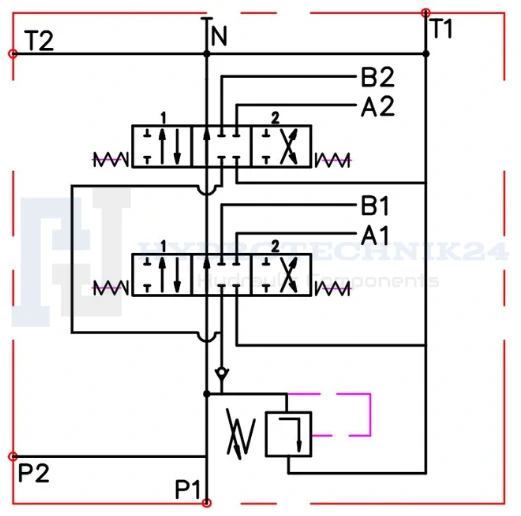

Steuerung:
Alle Drei-Position-Abschnitte (1 - 0 - 2) mit Federrückstellung, d. h. sie kehren von selbst in die neutrale Position zurück, wenn Sie den Joystick oder Hebel loslassen. In der Neutralstellung fließt das Öl in den Überlauf, und die Pumpe wird dann entlastet.
Druckbereich:
- Maximaler Druck auf die Versorgung: 250Bar
- Maximaler Druck am Rücklauf: 50Bar
- Maximaler Druck auf den Abschnitten: 300Bar
- Druckbegrenzungsventil (DBV) ist werkseitig auf 175 Bar eingestellt
Empfohlener Öltemperaturbereich:
- Zulässige Umgebungstemperatur: -40 C bis +60 C
- Zulässige Öltemperatur: -15 C bis +80 C

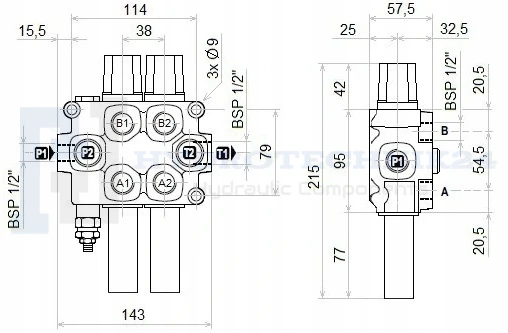

Verbindung:
- Anschlussgewinde P (Hydraulikpumpe): 1/2" Innengewinde
- Anschlussgewinde T (Rücklauf/Öltank): 1/2" Innengewinde
- Anschlussgewinde A und B (Hydraulikzylinder): 1/2" Innengewinde
- Anschlussgewinde N (Druckweiterführung): 1/2" Innengewinde
