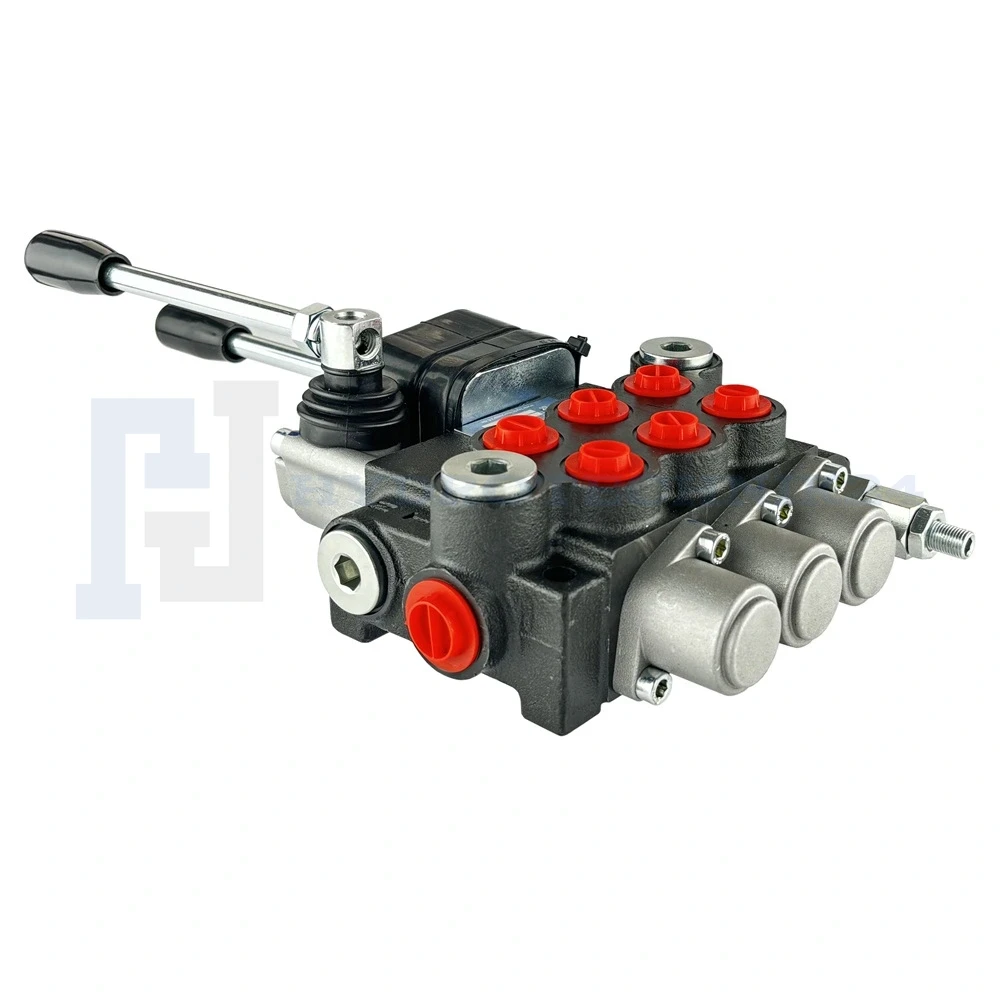

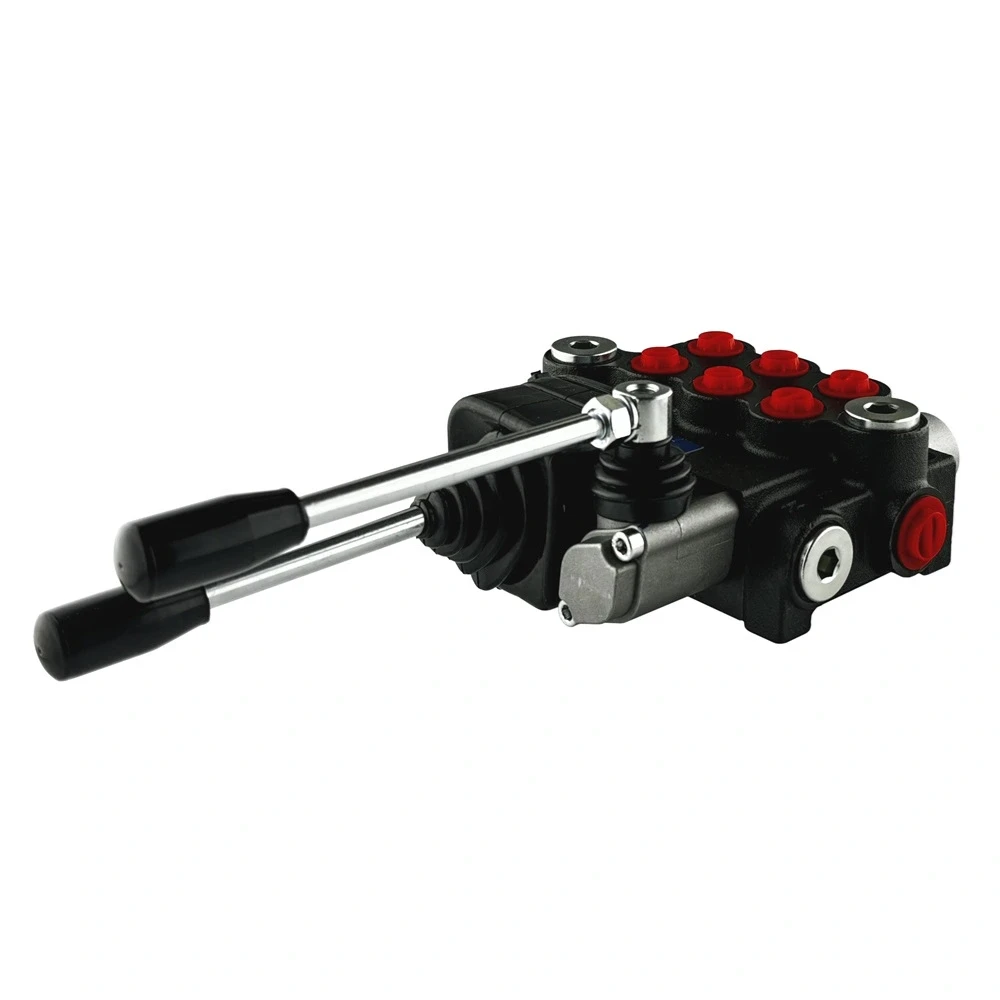

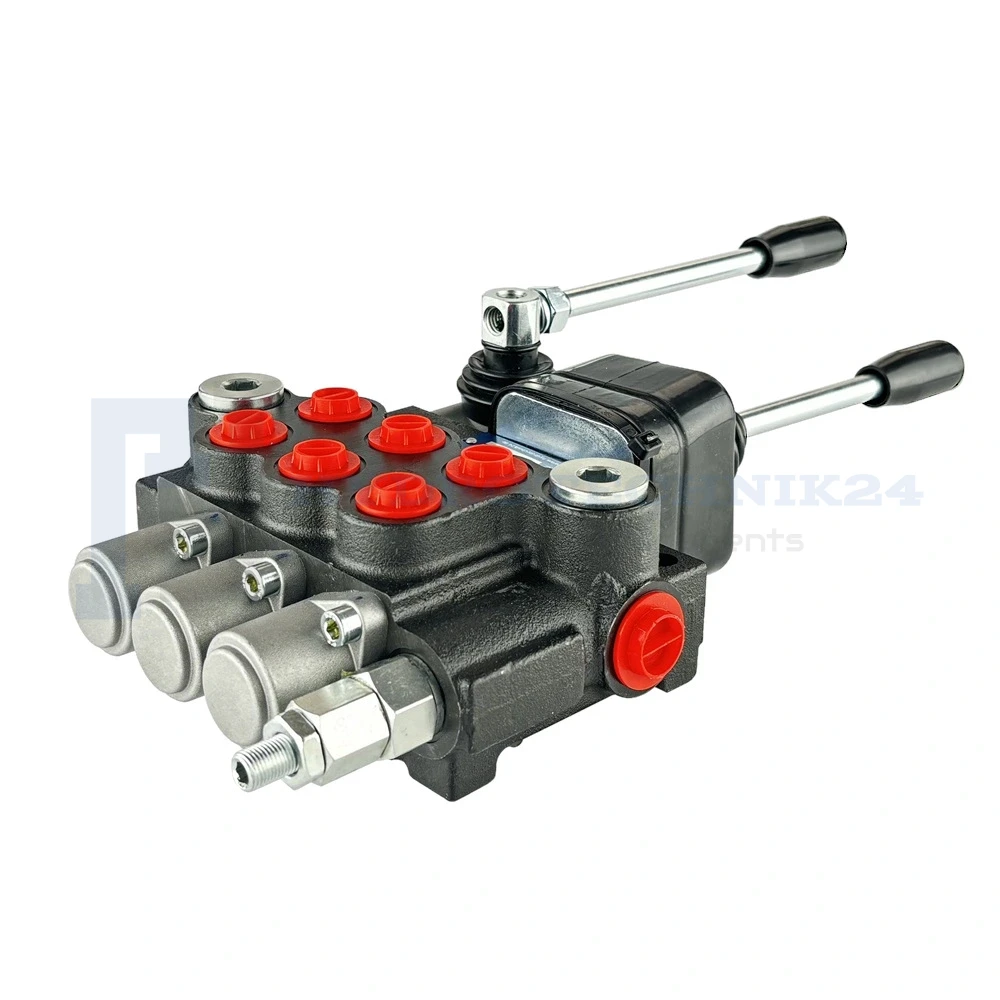

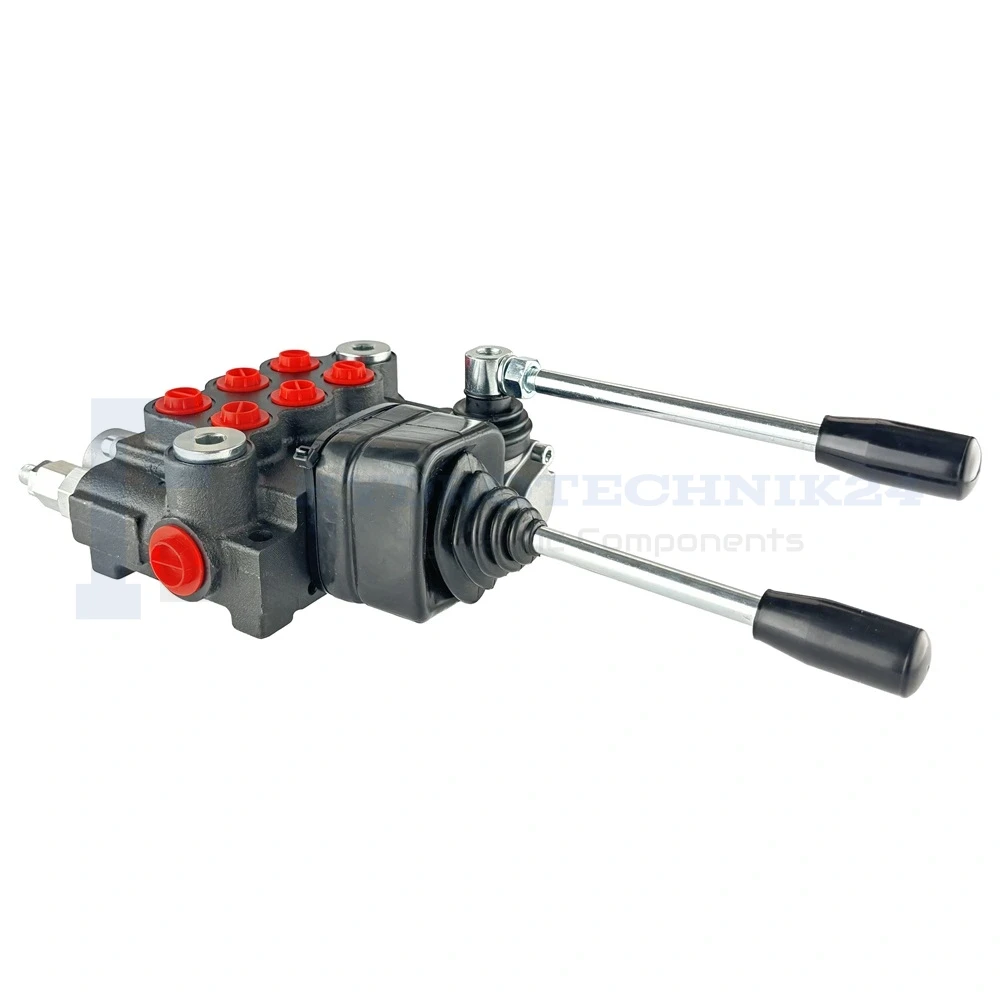

Handsteuerventile 40L 3-fach doppeltwirkend mit Kreuzhebe - HT24

Anwendung:

Der Handsteuerventil ist an verschiedene Maschinentypen angepasst wie: Landmaschinen, Traktoren, Spritzen, HDS-Lader, Baumaschinen, Lader, Bagger, Kehrmaschinen, Industriemaschinen und andere hydraulisch gesteuerte Geräte.

Technische Daten:

Empfohlener Ölfluss im System: 0 - 40 l/min.
Steuerungsbeispiel: Hydraulikzylinder doppeltwirkend
Möglichkeit der seriellen Anbindung an das bestehende System (Druckhülse erforderlich).

Steuerung:

Joystick (1 - 2 - 0 - 3 - 4), mit Federrückstellung, d.h. er kehrt von selbst in die Vertikale zurück:
Nullstellung 0 (Joystick senkrecht gestellt), die Kolbenstangen beider Hydraulikzylinder stehen - das Öl geht zum Überlauf.
Arbeitsstellung 1 (Joystickhebel schräg nach vorne gestellt), die Kolbenstange des ersten Hydraulikzylinder fährt aus.
Arbeitsstellung 2 (Joystickhebel schräg nach hinten stellen), die Kolbenstange des ersten Hydraulikzylinder fährt ein.
Arbeitsstellung 3 (Joystickhebel schräg nach links gestellt), die Kolbenstange des zweiten Hydraulikzylinder fährt aus.
Arbeitsstellung 4 (Joystickhebel schräg nach rechts gestellt), die Kolbenstange des zweiten Hydraulikzylinder fährt ein.
Dreistellungshebel (1 - 0 - 2), mit Federrückstellung, d.h. er kehrt von selbst in die senkrechte Position zurück:
Neutrale 0-Stellung (Hebel in senkrechter Stellung), die Kolbenstange des Hydraulikzylinder steht - das Öl geht zum Überlauf.
Arbeitsstellung 1 (Hebel schräg nach vorne gestellt), die Kolbenstange des Hydraulikzylinder fährt aus.
Arbeitsstellung 2 (Hebel schräg nach hinten stellen), die Kolbenstange des Hydraulikzylinder fährt ein.

Druckbereich:

Maximaler Druck auf die Versorgung: 250Bar
Maximaler Druck am Rücklauf: 50Bar
Maximaler Druck auf den Abschnitten: 300Bar
Druckbegrenzungsventil (DBV) ist werkseitig auf 175 Bar eingestellt

Empfohlener Öltemperaturbereich:

Zulässige Umgebungstemperatur: -40 C bis +60 C
Zulässige Öltemperatur: -15 C bis +80 C

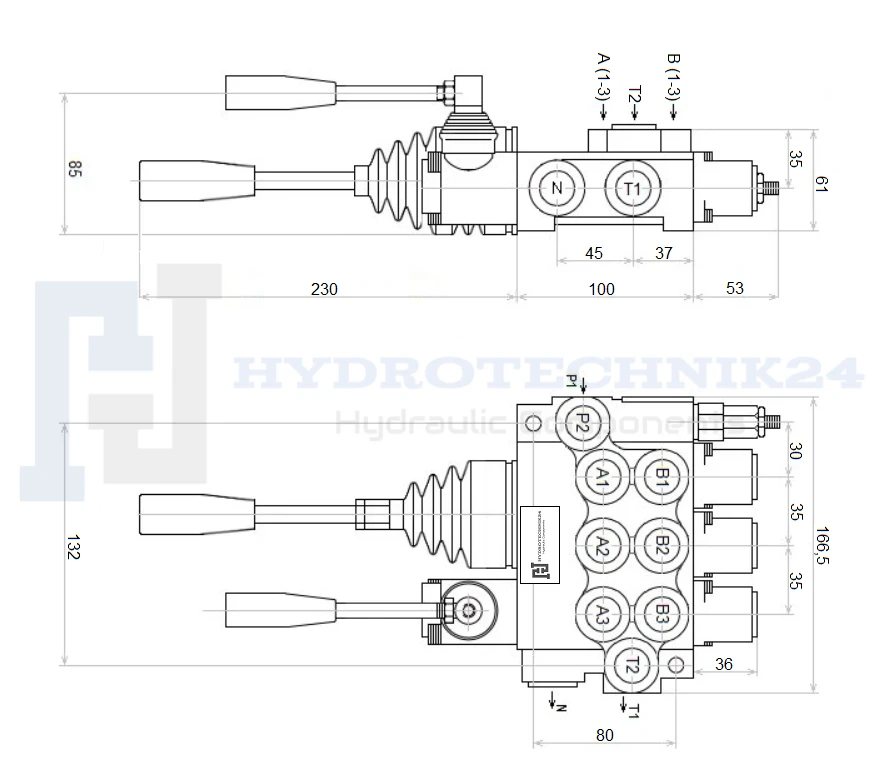

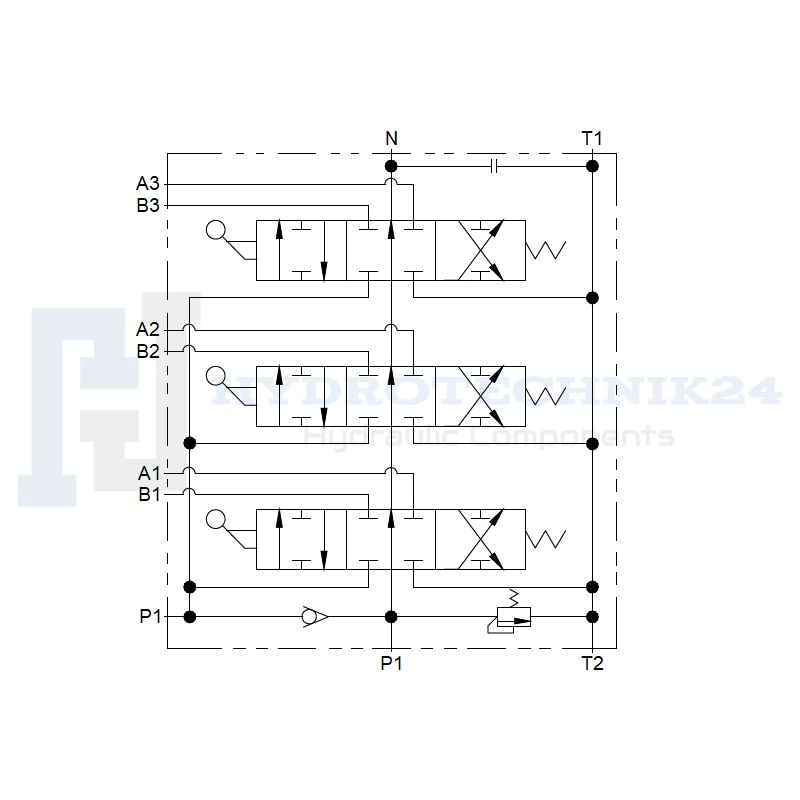

Verbindung:

Anschlussgewinde P (Hydraulikpumpe): 1/2" Innengewinde
Anschlussgewinde T (Rücklauf/Öltank): 1/2" Innengewinde
Anschlussgewinde A und B (Hydraulikzylinder): 3/8" Innengewinde
Anschlussgewinde N (Druckweiterführung): 1/2" Innengewinde

Aus Sicherheitsgründen werden vor dem Versand der Sendung an den Kunden der Kreuzhebel sowie der Hebelbalg des Handsteuerventils demontiert. Die Konstruktion des Handsteuerventils ermöglicht eine sehr schnelle und einfache Montage des gesamten Sets
