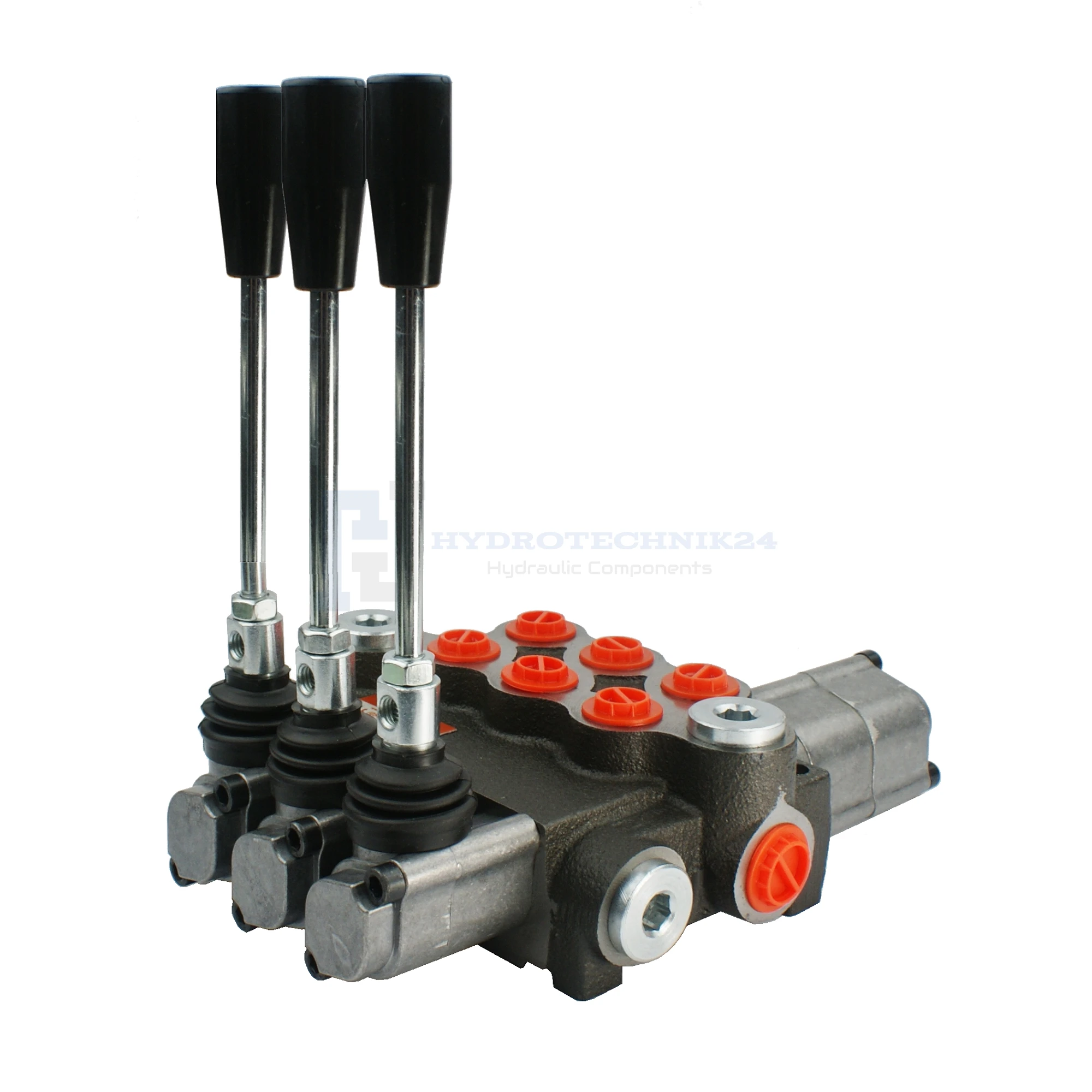

Handsteuerventil 40L 3-fach 2xdoppeltwirkend 1x doppeltwirkend mit Schwimmstellung

Anwendung:

Das Handhebelventil ist an verschiedene Maschinentypen angepasst wie: Landmaschinen, Traktoren, Spritzen, HDS-Lader, Baumaschinen, Lader, Bagger, Kehrmaschinen, Industriemaschinen und andere hydraulisch gesteuerte Geräte.

Technische Daten:

Empfohlener Öldurchfluss im System: 0 - 40 l/min.
Steuerungsbeispiel: Hydraulikzylinder doppeltwirkend
Möglichkeit der seriellen Anbindung an das bestehende System (Druckhülse erforderlich).

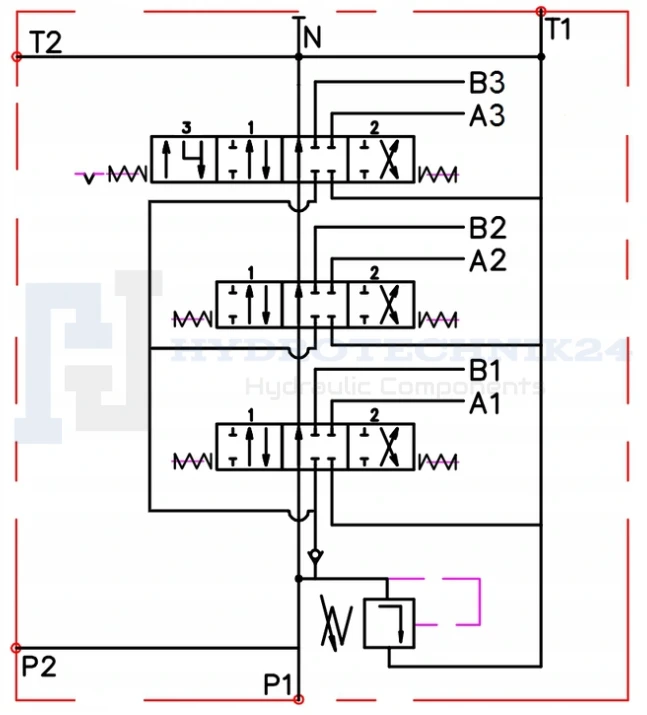

Steuerung:

Die ersten beiden Dreistellungshebel (1 - 0 - 2),mit Federrückstellung, d.h. er kehrt selbst in die Vertikale zurück:

Nullstellung 0 (Hebel in senkrechter Stellung), die Kolbenstange des Hydraulikzylinder steht still - das Öl geht zum Überlauf.
Arbeitsstellung 1 (Hebel schräg nach vorne gestellt), die Kolbenstange des Hydraulikzylinder fährt aus.
Arbeitsstellung 2 (Hebel schräg nach hinten stellen), die Kolbenstange des Hydraulikzylinder fährt ein.
Der dritte Hebel mit vier Positionen (1 - 0 - 2 - 3), drei Positionen (1 - 0 - 2) mit Federrückstellung (der Hebel kehrt von selbst in die Vertikale zurück), Position (3) Schwimmstellung mit Raste (der Hebel stoppt in Schwimmstellung):

Neutrale 0-Stellung (Hebel in senkrechter Stellung), die Kolbenstange des Hydraulikzylinder steht - das Öl geht zum Überlauf.
Arbeitsstellung 1 (Hebel schräg nach vorne gestellt), die Kolbenstange des Hydraulikzylinder fährt aus.
Arbeitsstellung 2 (Hebel schräg nach hinten stellen), die Kolbenstange des Hydraulikzylinder fährt ein.
Arbeitsstellung 3, Schwimmstellung mit Raste (Hebel in der vorderen Position), die Kolbenstange des Hydraulikzylinder ist lose, fährt frei aus und unter Einfluss der einwirkenden Kräfte.

Druckbereich:

Maximaler Druck auf die Versorgung: 250Bar
Maximaler Druck am Rücklauf: 50Bar
Maximaler Druck auf den Abschnitten: 300Bar
Druckbegrenzungsventil (DBV) ist werkseitig auf 175 Bar eingestellt

Empfohlener Öltemperaturbereich:

Zulässige Umgebungstemperatur: -40 C bis +60 C
Zulässige Öltemperatur: -15 C bis +80 C

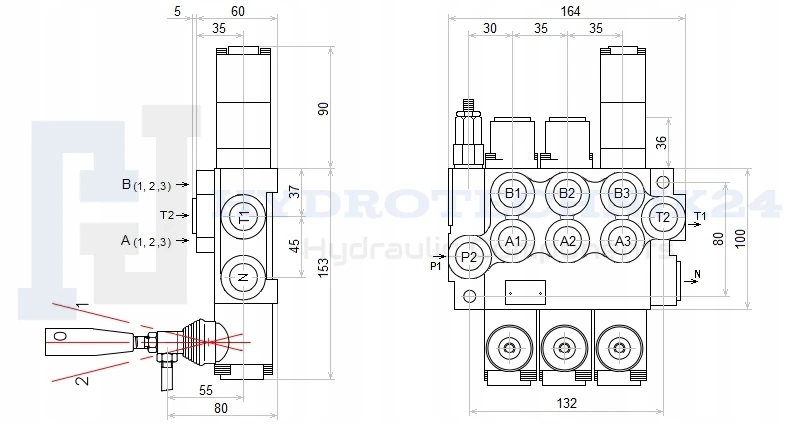

Verbindung:

Anschlussgewinde P (Hydraulikpumpe): 1/2" Innengewinde
Anschlussgewinde T (Rücklauf/Öltank): 1/2" Innengewinde
Anschlussgewinde A und B (Hydraulikzylinder): 3/8" Innengewinde
Anschlussgewinde N (Druckweiterführung): 1/2" Innengewinde
