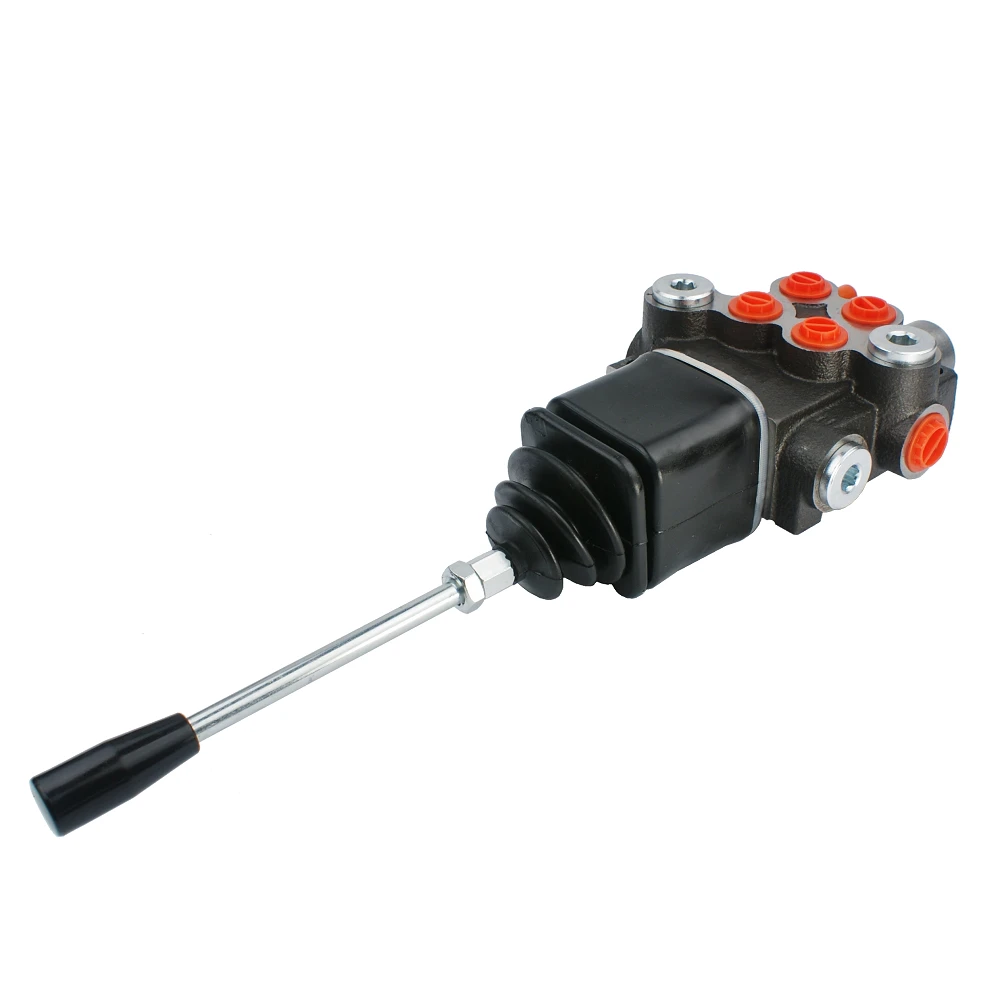

Handsteuerventil 40L 2-fach doppeltwirkend mit Kreuzhebel
Beschreibung
Anwendung:
Der Handsteuerverteiler ist an verschiedene Maschinentypen angepasst wie: Landmaschinen, Traktoren, Spritzen, HDS-Lader, Baumaschinen, Lader, Bagger, Kehrmaschinen, Industriemaschinen und andere hydraulisch gesteuerte Geräte.
Technische Daten:
- Empfohlener Ölfluss im System: 0 - 40 l/min.
- Beispielhafte Ansteuerung: Hydraulikzylinder doppeltwirkend
- Möglichkeit der seriellen Anbindung an das bestehende System (Druckhülse erforderlich).

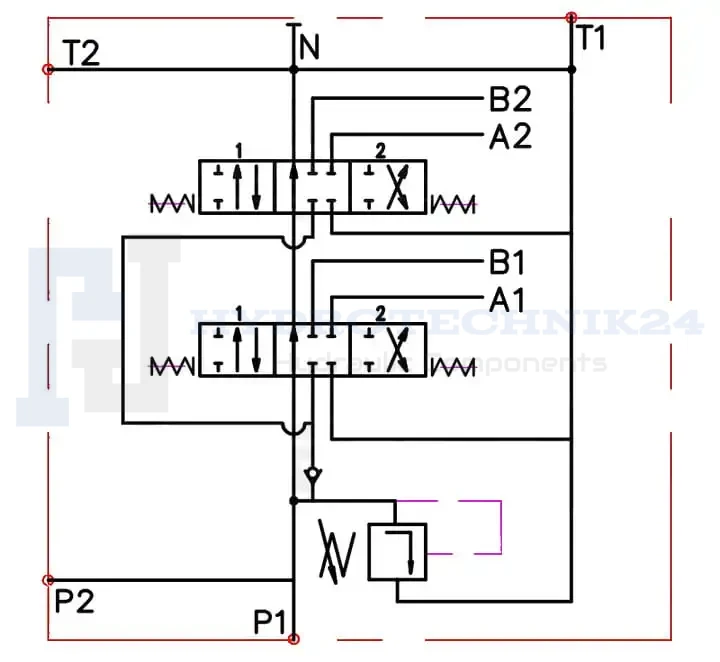

Steuerung:
Joystick mit fünf Positionen (1 - 2 - 0 - 3 - 4), mit Federrückstellung, d. h. er fährt von selbst in die senkrechte Position zurück:
- Stellung 0 neutrale (Joystick senkrecht gestellt) Kolbenstange beider Zylinder steht - Öl geht in Überlauf.
- Arbeitsstellung 1 (Joystickhebel in Schräglage) Die Kolbenstange des ersten Zylinders gleitet heraus.
- Arbeitsstellung 2 (Joystickhebel in diagonaler Rückwärtsstellung) Die Kolbenstange des ersten Zylinders fährt ein.
- Arbeitsstellung 3 (Joystickhebel schräg nach links) Die Kolbenstange des zweiten Zylinders gleitet heraus.
- Arbeitsstellung 4 (Joystickhebel schräg nach rechts) zweite Kolbenstange fährt ein.
Druckbereich:
- Maximaler Druck auf die Versorgung: 250Bar
- Maximaler Druck am Rücklauf: 50Bar
- Maximaler Druck auf den Abschnitten: 300Bar
- Druckbegrenzungsventil (DBV) ist werkseitig auf 175 Bar eingestellt
Empfohlener Öltemperaturbereich:
- Zulässige Umgebungstemperatur: -40 C bis +60 C
- Zulässige Öltemperatur: -15 C bis +80 C

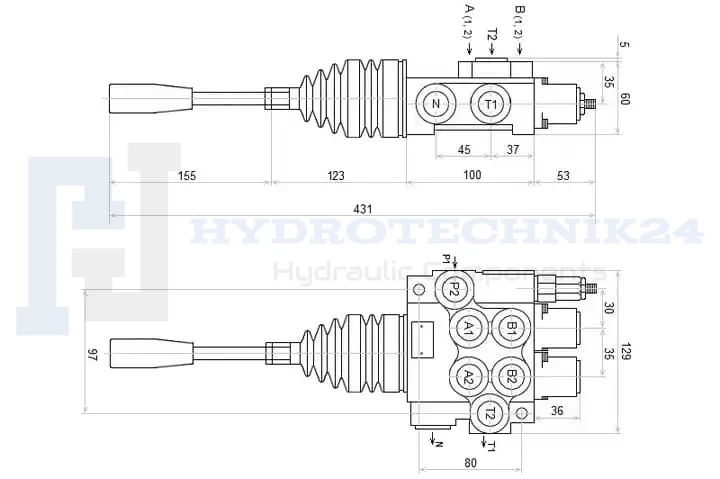

Verbindung:
- Anschlussgewinde P (Hydraulikpumpe): 1/2" Innengewinde
- Anschlussgewinde T (Rücklauf/Öltank): 1/2" Innengewinde
- Anschlussgewinde A und B (Hydraulikzylinder): 3/8" Innengewinde
- Anschlussgewinde N (Druckweiterführung): 1/2" Innengewinde
