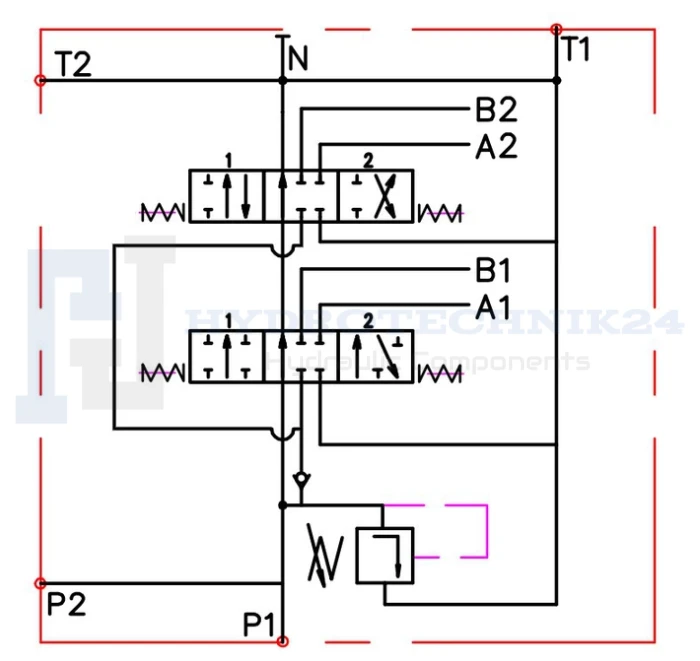

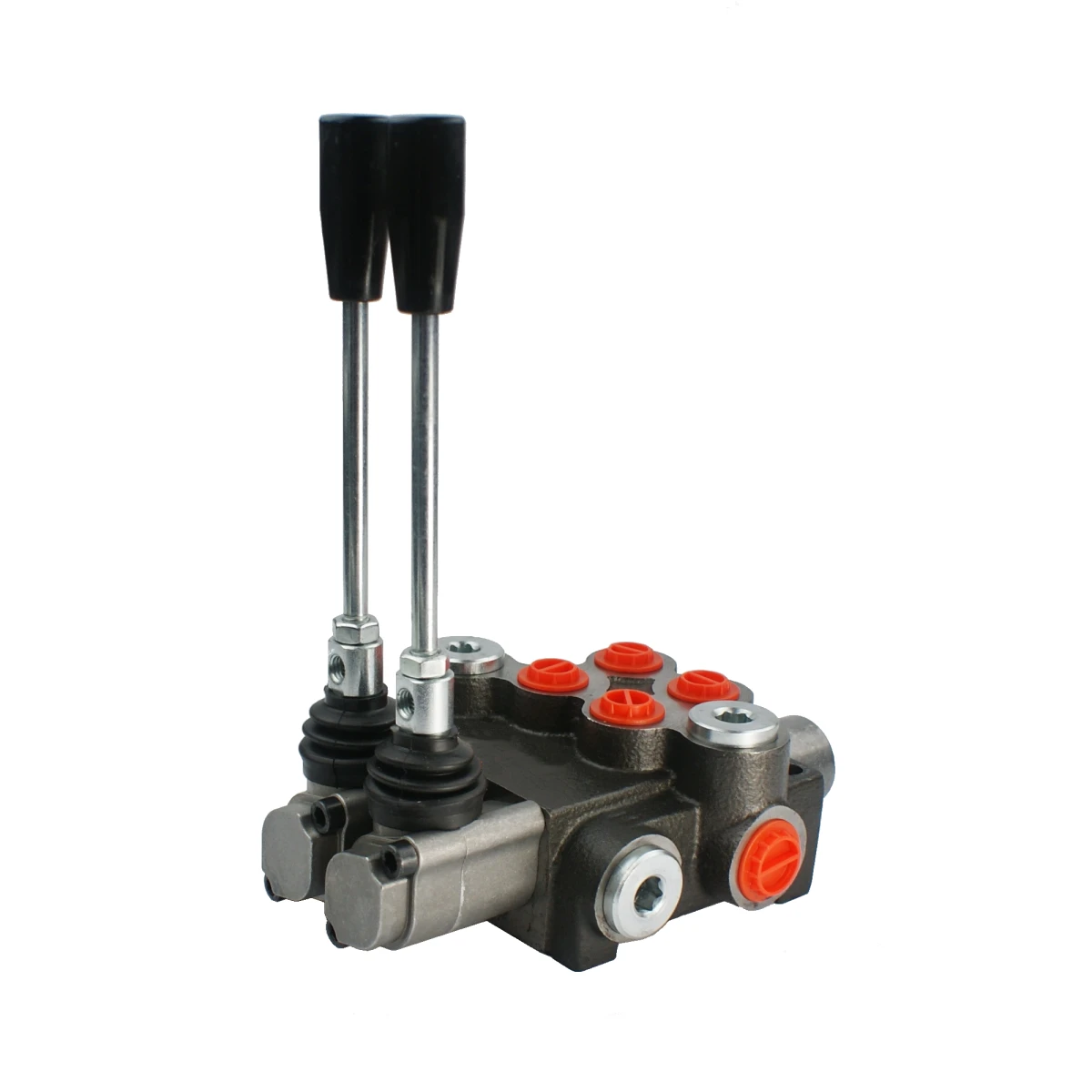

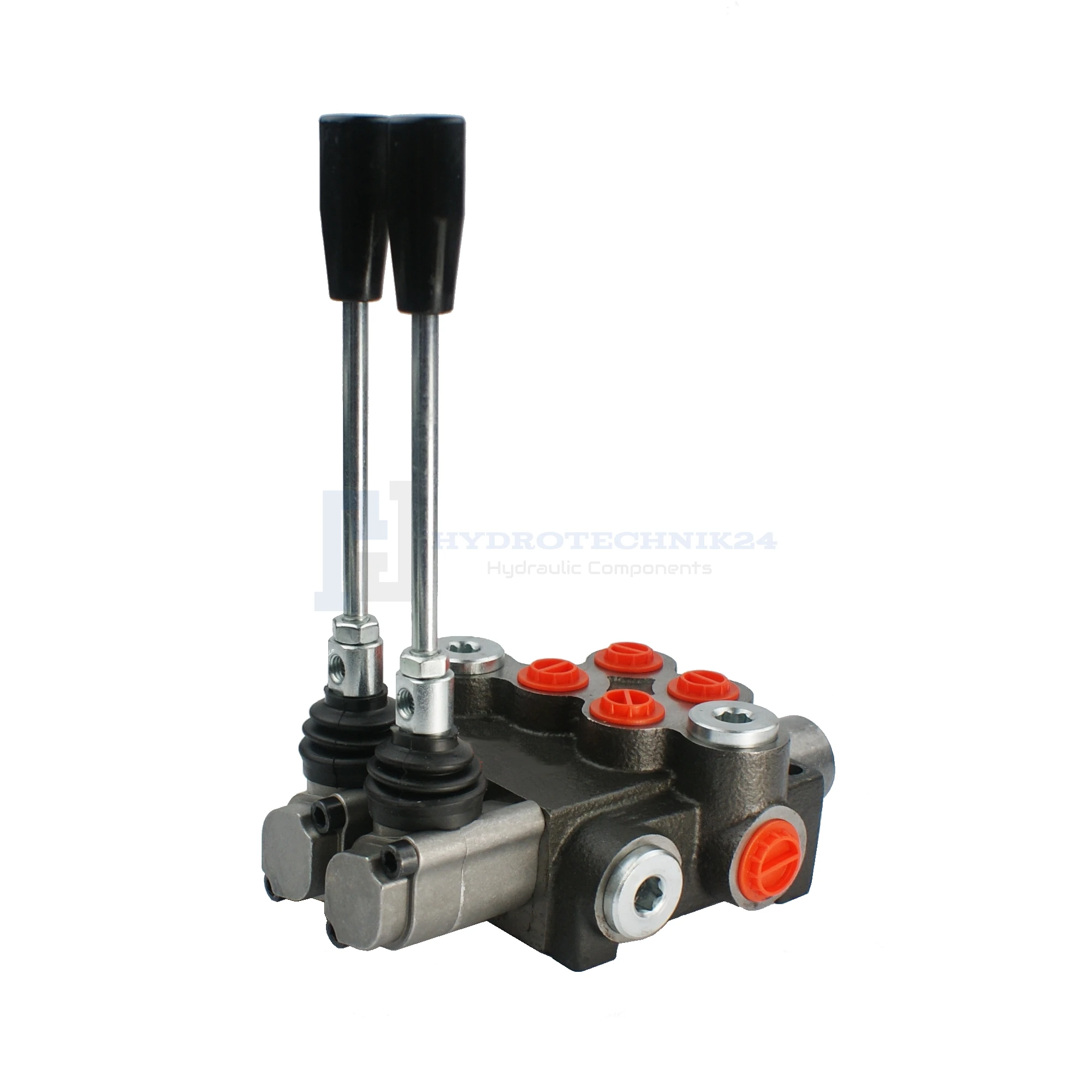

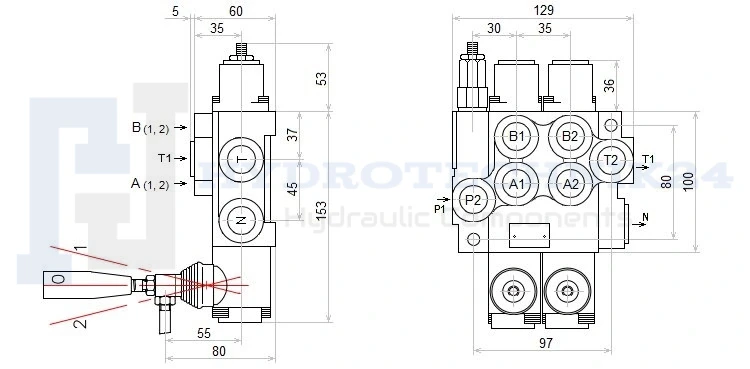

Handsteuerventil 40L 2-fach doppeltwirkend
Beschreibung
Anwendung:
Der Handhebelventil ist an verschiedene Maschinentypen angepasst wie: Landmaschinen, Traktoren, Spritzen, HDS-Lader, Baumaschinen, Lader, Bagger, Kehrmaschinen, Industriemaschinen und andere hydraulisch gesteuerte Geräte.
Technische Daten:
- Empfohlener Öldurchfluss im System: 0 - 40 l/min.
- Steuerungsbeispiel: 2x Hydraulikzylinder doppeltwirkend
- Möglichkeit der seriellen Anbindung an das bestehende System (Druckhülse erforderlich).
Steuerung:
Beide Dreistellungshebel (1 - 0 - 2), mit Federrückstellung, d.h. er kehrt von selbst in die senkrechte Position zurück:
- Nullstellung 0 (Hebel senkrecht), die Kolbenstange des Hydraulikzylinder steht - das Öl geht zum Überlauf.
- Arbeitsstellung 1 (Hebel schräg nach vorne gestellt), die Kolbenstange des Hydraulikzylinder fährt aus.
- Arbeitsstellung 2 (Hebel schräg nach hinten stellen), die Kolbenstange des Hydraulikzylinder fährt ein.
Druckbereich:
- Maximaler Druck auf die Versorgung: 250Bar
- Maximaler Druck am Rücklauf: 50Bar
- Maximaler Druck auf den Abschnitten: 300Bar
- Druckbegrenzungsventil (DBV) ist werkseitig auf 175 Bar eingestellt
Empfohlener Öltemperaturbereich:
- Zulässige Umgebungstemperatur: -40 C bis +60 C
- Zulässige Öltemperatur: -15 C bis +80 C
Verbindung:
- Anschlussgewinde P (Hydraulikpumpe): 1/2" Innengewinde
- Anschlussgewinde T (Rücklauf/Öltank): 1/2" Innengewinde
- Anschlussgewinde A und B (Hydraulikzylinder): 3/8" Innengewinde
- Anschlussgewinde N (Druckweiterführung): 1/2" Innengewinde
