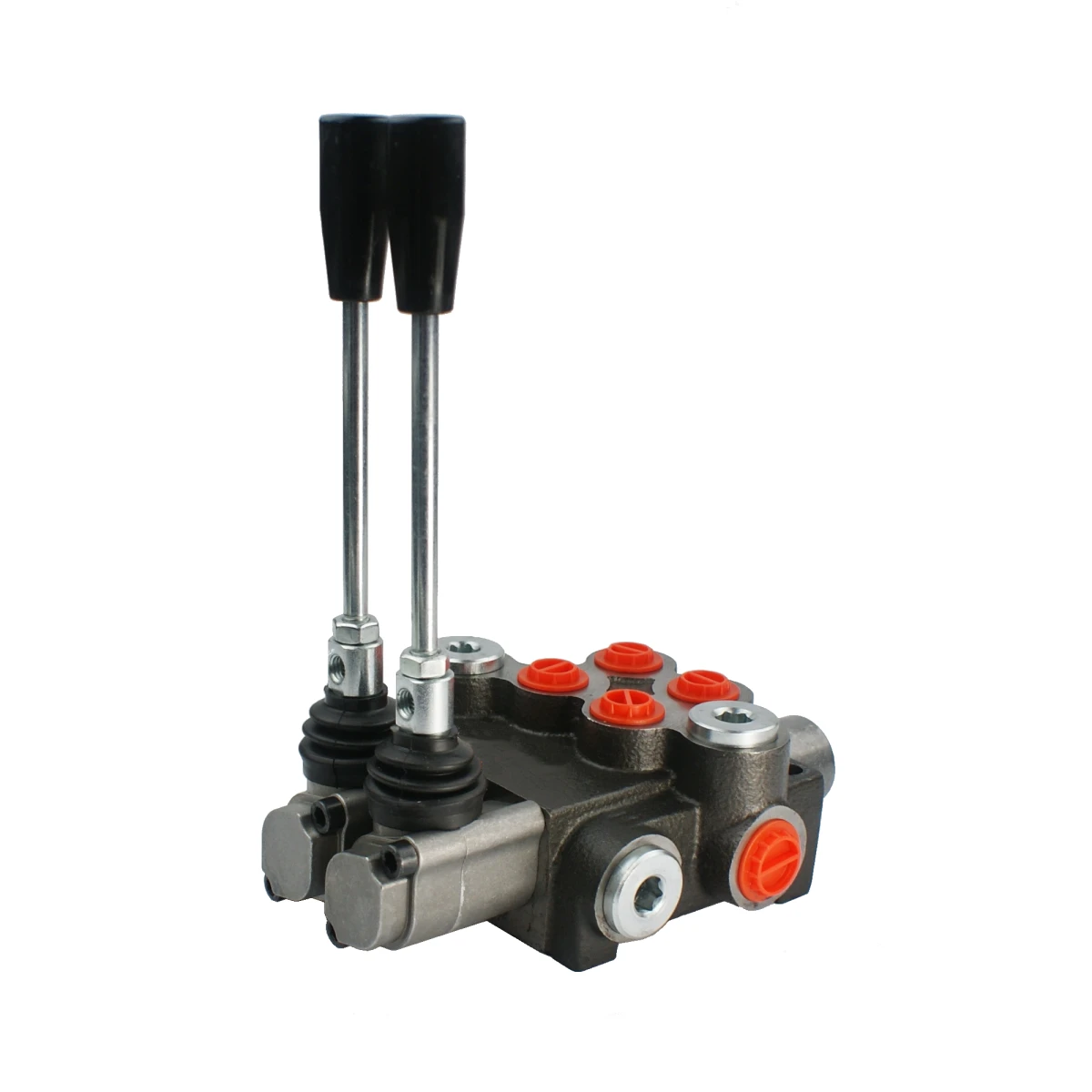

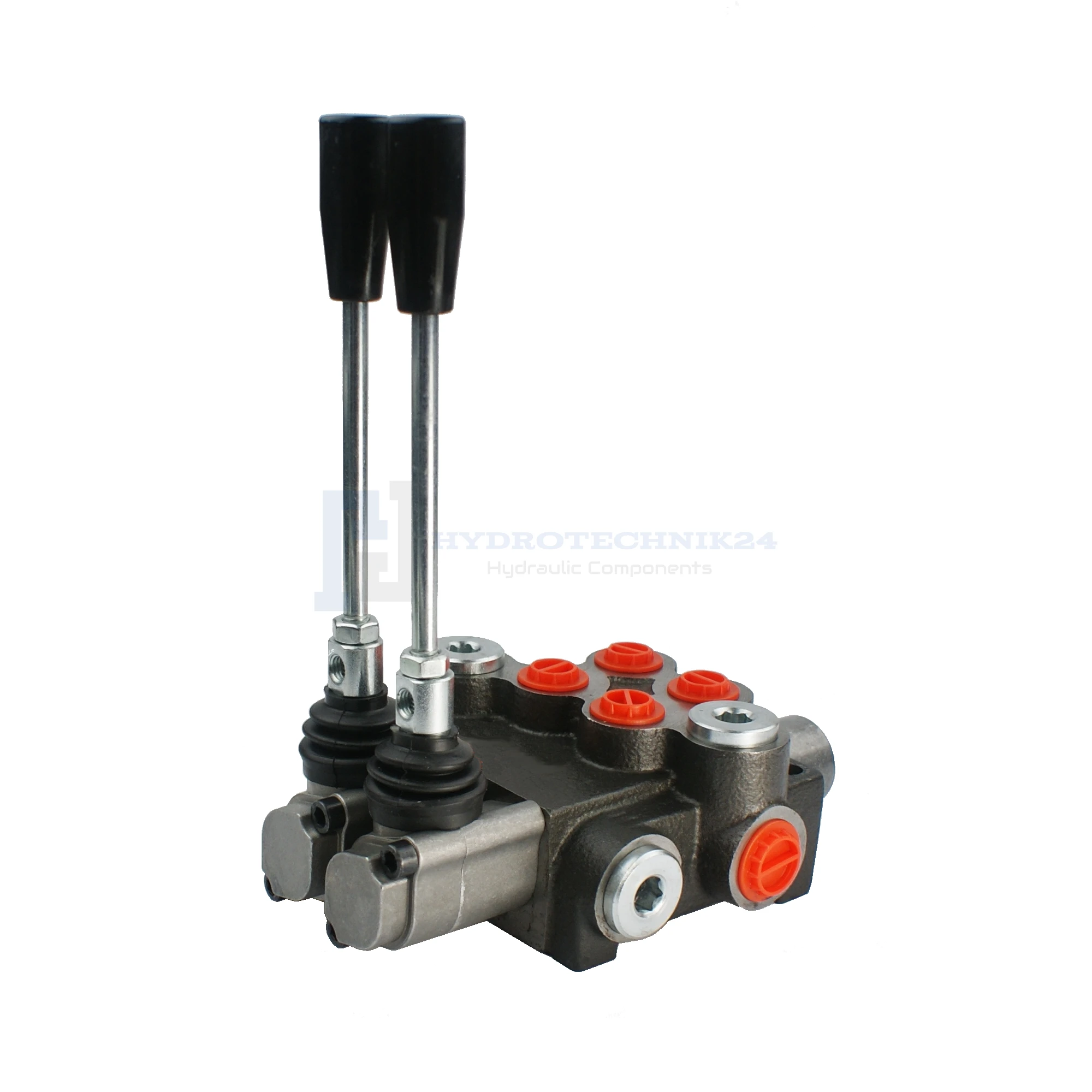

Handsteuerventil 40L 2-fach 1xDW 1xdoppeltwirkend für Hydraulikmotoren

Anwendung:

Das Handhebelventil ist an verschiedene Maschinentypen angepasst wie: Landmaschinen, Traktoren, Spritzen, HDS-Lader, Baumaschinen, Lader, Bagger, Kehrmaschinen, Industriemaschinen und andere hydraulisch gesteuerte Geräte.

Technische Daten:

• Empfohlener Öldurchfluss im System: 0 - 40 l/min.
• Steuerungsbeispiel: Hydraulikmotor und Hydraulikzylinder doppeltwirkend
• Möglichkeit der seriellen Anbindung an das bestehende System (Druckhülse erforderlich).

Steuerung:

Der erste Dreistellungshebel (1 - 0 -2) mit Federrückstellung, d. h. er kehrt von selbst in die Neutralstellung zurück.

• Nullstellung 0 (Hebel in senkrechter Stellung), die Kolbenstange des Stellantriebs steht still - das Öl geht zum Überlauf.
• Arbeitsstellung 1 (Hebel schräg nach vorne gestellt), die Kolbenstange des Antriebs fährt aus.
• Arbeitsstellung 2 (Hebel schräg nach hinten stellen), die Kolbenstange des Antriebs fährt ein.

Der zweite Dreistellungshebel (1 - 0 - 2) mit einer Raste, d. h. er hält die Position von selbst in der Arbeitsstellung.

• Neutral 0-Stellung (Hebel in senkrechter Stellung) der Motor steht - das Öl geht zum Überlauf.
• Arbeitsstellung 1 (Hebel in Schrägstellung nach vorne), der Motor dreht nach links.
• Arbeitsstellung 2 (Hebel in Schrägstellung nach hinten) der Motor dreht nach rechts.

Druckbereich:

• Maximaler Druck auf die Versorgung: 250Bar
• Maximaler Druck am Rücklauf: 50Bar
• Maximaler Druck auf den Abschnitten: 300Bar
• Druckbegrenzungsventil (DBV) ist werkseitig auf 175 Bar eingestellt

Empfohlener Öltemperaturbereich:

• Zulässige Umgebungstemperatur: -40 C bis +60 C
• Zulässige Öltemperatur: -15 C bis +80 C

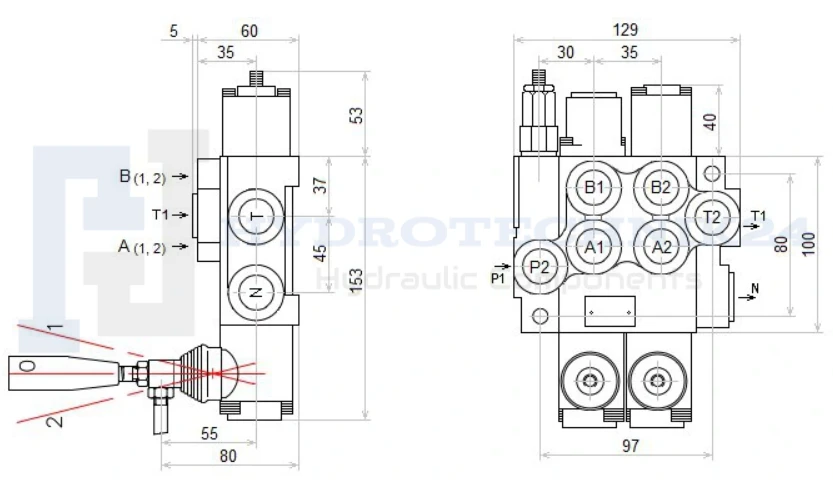

Verbindung:

• Anschlussgewinde P (Hydraulikpumpe): 1/2" Innengewinde
• Anschlussgewinde T (Rücklauf/Öltank): 1/2" Innengewinde
• Anschlussgewinde A und B (Hydraulikzylinder): 3/8" Innengewinde
• Anschlussgewinde N (Druckweiterführung): 1/2" Innengewinde
