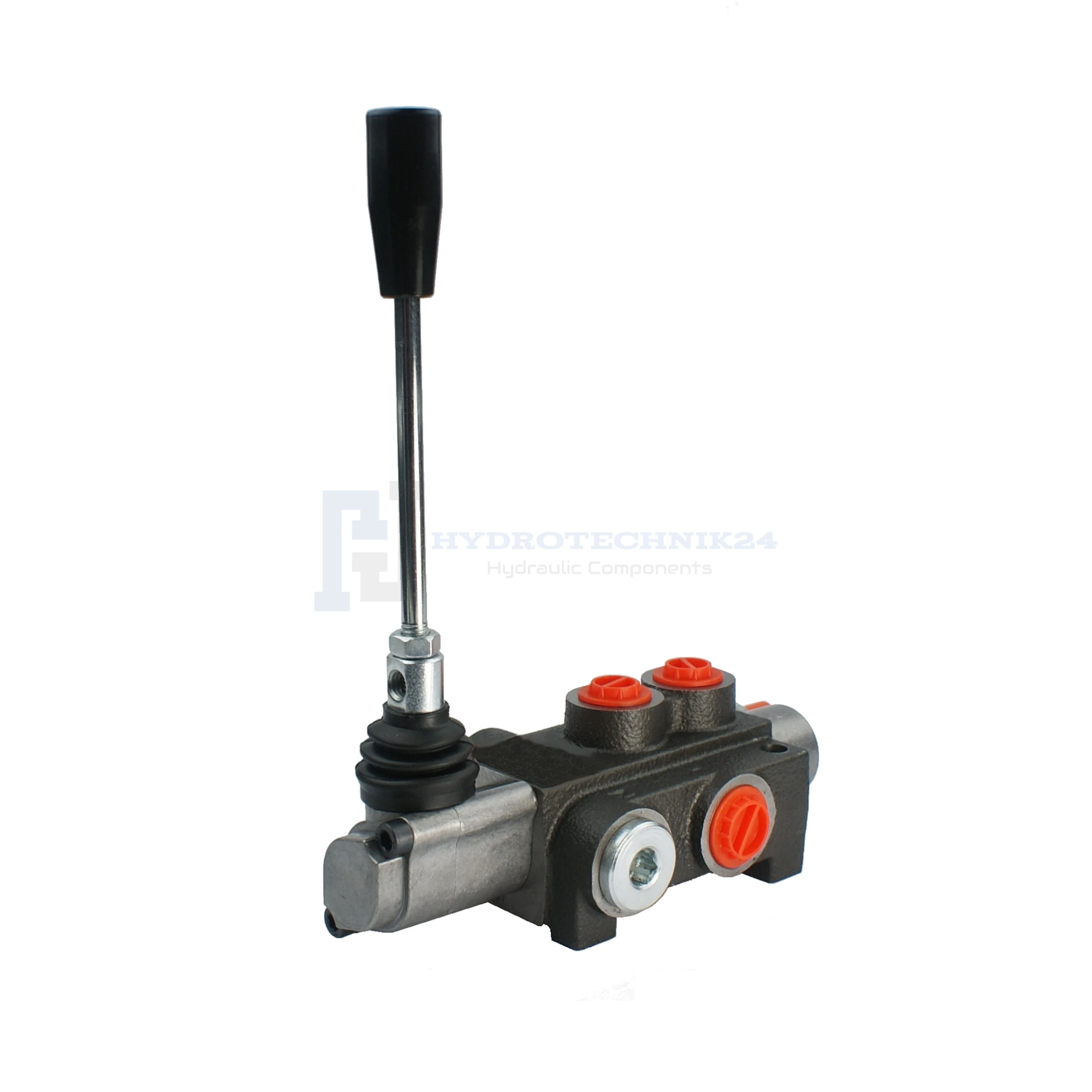

Handsteuerventil 40L 1-fach doppeltwirkend für Hydraulikmotoren

Verfügbarkeit: auf Lager
Zustellung innerhalb von: 4 Werktage
Bruttopreis: 70,65 € 70.65
Nettopreis: 59,37 €
quantity Stk.

product unavailable

zur Wunschliste hinzufügen
Anbieter: Badestnost
Produkt-Code/SKU: 41.10.00.011

Beschreibung

Anwendung:

Das Handhebelventil ist an verschiedene Maschinentypen angepasst wie: Landmaschinen, Traktoren, Spritzen, HDS-Lader, Baumaschinen, Lader, Bagger, Kehrmaschinen, Industriemaschinen und andere hydraulisch gesteuerte Geräte.

Technische Daten:

  • Empfohlener Öldurchfluss im System: 0 - 40 l/min.
  • Steuerungsbeispiel: Hydraulikmotoren
  • Möglichkeit der seriellen Anbindung an das bestehende System (Druckhülse erforderlich).

Steuerung:

Dreistellungshebel (1 - 0 - 2), mit Rastung, d. h. er hält die Stellung von selbst in der Betriebslage:

  • Nullstellung 0 (Hebel in vertikaler Position) Motor dreht nicht - das Öl geht zum Überlauf.
  • Arbeitsstellung 1 (Hebel schräg nach vorne) dreht sich der Motor nach links.
  • Arbeitsstellung 2 (Hebel schräg nach hinten) dreht sich der Motor nach rechts.

Druckbereich:

  • Maximaler Druck auf die Versorgung: 250Bar
  • Maximaler Druck am Rücklauf: 50Bar
  • Maximaler Druck auf den Abschnitten: 300Bar
  • Druckbegrenzungsventil (DBV) ist werkseitig auf 175 Bar eingestellt

Empfohlener Öltemperaturbereich:

  • Zulässige Umgebungstemperatur: -40 C bis +60 C
  • Zulässige Öltemperatur: -15 C bis +80 C

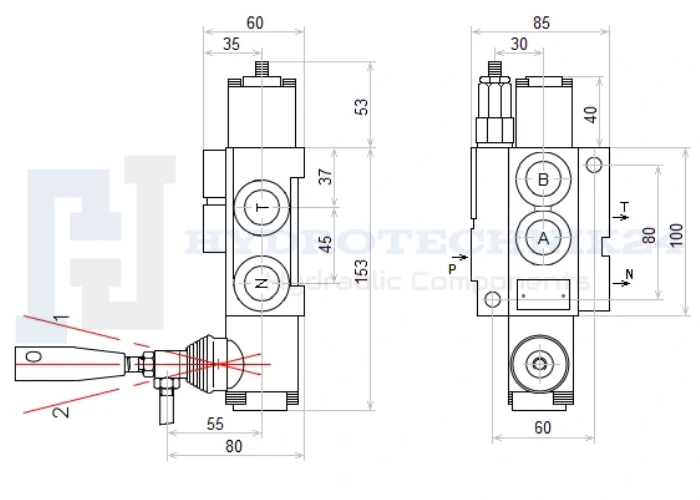

Verbindung:

  • Anschlussgewinde P (Hydraulikpumpe): 1/2" Innengewinde
  • Anschlussgewinde T (Rücklauf/Öltank): 1/2" Innengewinde
  • Anschlussgewinde A und B (Hydraulikzylinder): 3/8" Innengewinde
  • Anschlussgewinde N (Druckweiterführung): 1/2" Innengewinde
