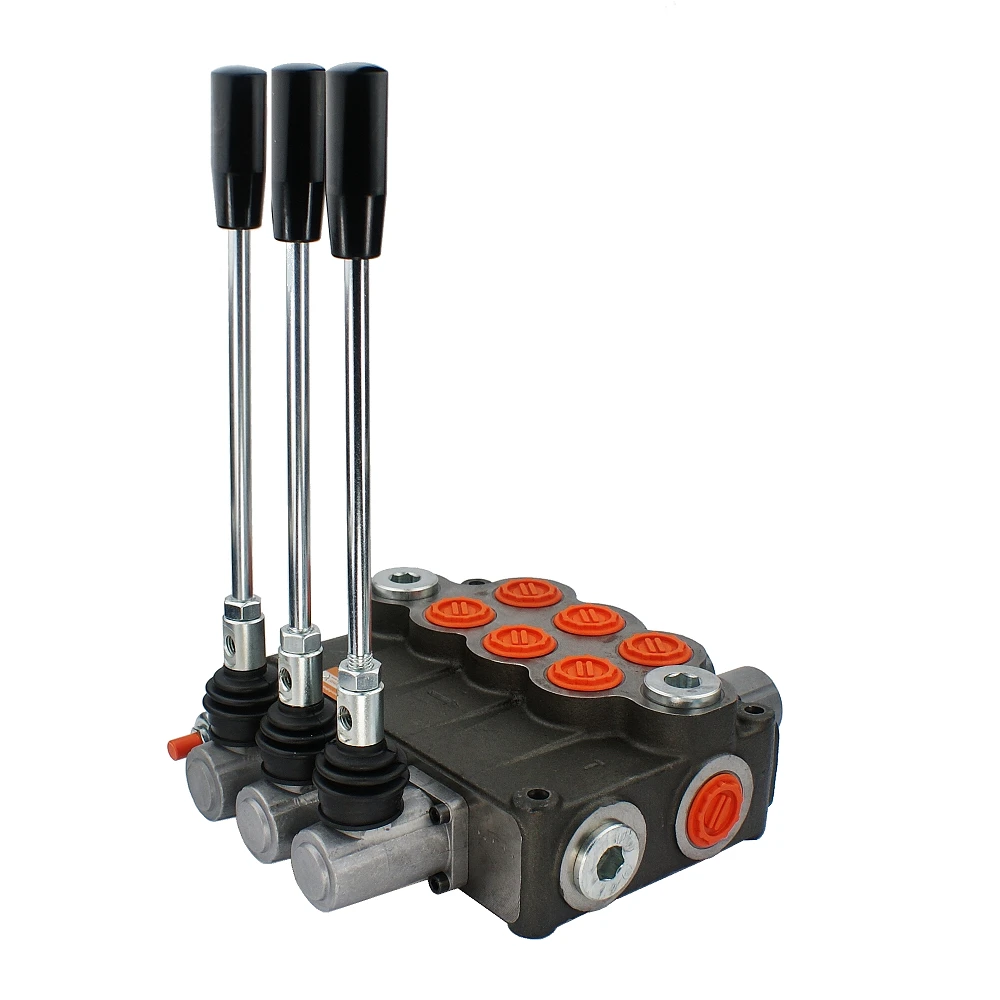

Handsteuerventil 120L 3-fach doppeltwirkend
Beschreibung
Anwendung:
Das Handhebelventil ist an verschiedene Maschinentypen angepasst wie: Landmaschinen, Traktoren, Spritzen, HDS-Lader, Baumaschinen, Lader, Bagger, Kehrmaschinen, Industriemaschinen und andere hydraulisch gesteuerte Geräte.
Technische Daten:
- Empfohlener Öldurchfluss im System: 0 - 120 l/min.
- Steuerungsbeispiel: 3x Hydraulikzylinder doppeltwirkend
- Möglichkeit der seriellen Anbindung an das bestehende System (Druckhülse erforderlich).
Steuerung:
Alle Dreistellungshebel (1 - 0 - 2) mit Federrückstellung, d.h. sie kehren selbst in die Senkrechte zurück:
- Nullstellung 0 (Hebel in senkrechter Stellung), die Kolbenstange des Hydraulikzylinder steht still - das Öl geht zum Überlauf.
- Arbeitsstellung 1 (Hebel schräg nach vorne gestellt), die Kolbenstange des Hydraulikzylinder fährt aus.
- Arbeitsstellung 2 (Hebel schräg nach hinten stellen), die Kolbenstange des Hydraulikzylinder fährt ein.
Druckbereich:
- Maximaler Druck auf die Versorgung: 250Bar
- Maximaler Druck am Rücklauf: 50Bar
- Maximaler Druck auf den Abschnitten: 300Bar
- Druckbegrenzungsventil (DBV) ist werkseitig auf 175 Bar eingestellt
Empfohlener Öltemperaturbereich:
Zulässige Umgebungstemperatur: -40 C bis +60 C
Zulässige Öltemperatur: -15 C bis +80 C

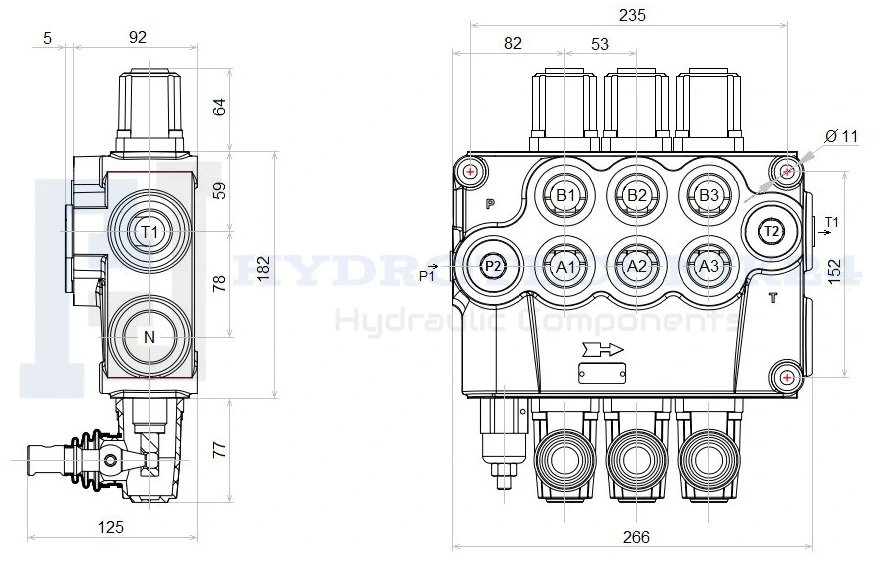

Verbindung:
- Anschlussgewinde P (Hydraulikpumpe): 1" Innengewinde
- Anschlussgewinde T (Rücklauf/Öltank): 1" Innengewinde
- Anschlussgewinde A und B (Hydraulikzylinder): 1" Innengewinde
- Anschlussgewinde N (Druckweiterführung): M36x1,5 Innengewinde
