Elektromagnetisches steuerventil 80L 3-Fach 12V im Set mit steurende Paneele mit drei Tasten

Anwendung:

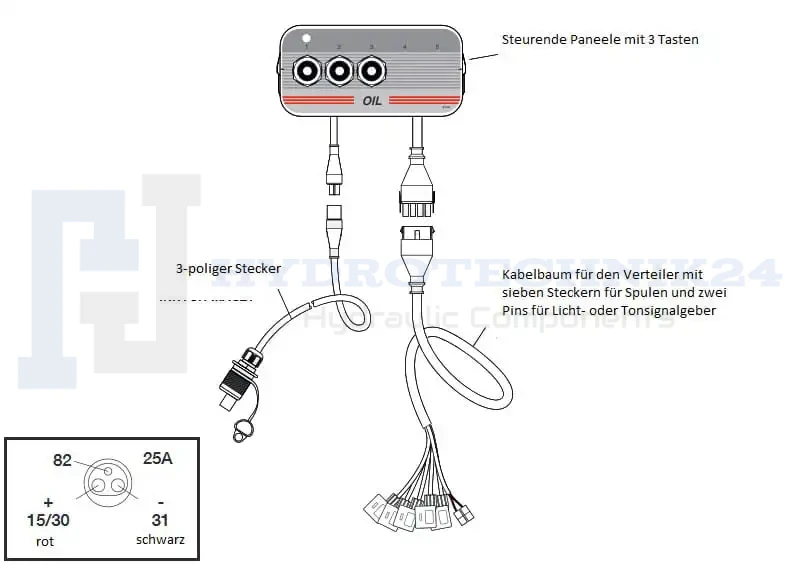

Es wird häufig in hydraulischen Systemen in Landwirtschaft, Gartenbau, Forstwirtschaft, Bauwesen und allgemein in der Industrie eingesetzt. Der Verteiler ist an verschiedene Maschinentypen angepasst, wie: Landmaschinen, Traktoren, Spritzen, Wenden, Zyklopen, HDS-Lader, Baumaschinen, Lader, Bagger, Kehrmaschinen, Industriemaschinen und andere Geräte mit Hydrauliksystem. Das Steuerpanel ermöglicht die Steuerung von zwei Sektionen im elektrisch gesteuerten Hydraulikverteiler. Ein vollständiger Kabelsatz ermöglicht die elektrische Verbindung des Verteilers mit dem Steuerpanel.

Das Set beinhaltet:

• Hydrauliksteuerventil mit elektrische Stecker
• Steurende Paneele mit drei Tasten

Steuerung:

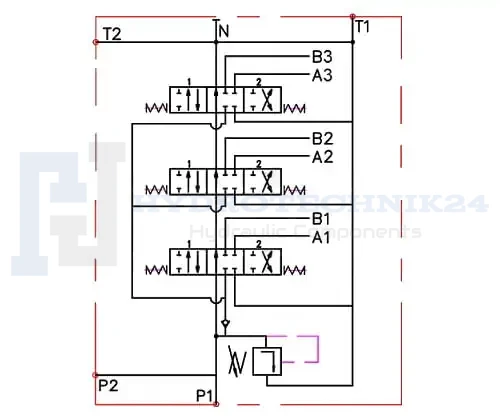

Ein 3-Positionen-Schieber (1 - 0 - 2), auf einer Feder, d. h. er kehrt nach dem Abschalten der Stromversorgung von selbst in die Neutralstellung zurück. Während sich der Kolben in Neutralstellung (0) befindet, fließt das Öl ungehindert durch den Verteiler in den Rücklaufkanal, die Pumpe arbeitet dann nicht unter Druck und ist entlastet.

Das Funktionsprinzip des Schiebers:

• Neutralstellung 0 (die Stromversorgung beider Spulen ist unterbrochen) die Kolbenstange des Stellantriebs steht - das Öl geht zum Überlauf.
• Arbeitsstellung 1 (nur erste Spule bestromt), die Kolbenstange des Hydraulikzylinders fährt aus.
• Arbeitsstellung 2 (nur Stromversorgung der zweiten Spule), die Kolbenstange des Hydraulikzylinders fährt ein.

Elektrizität:

• Stromversorgung Gleichstrom (DC) 12V
• Elektrische Stecker haben Dioden, die leuchten, wenn die Spule mit Strom versorgt wird.

Verbindung:

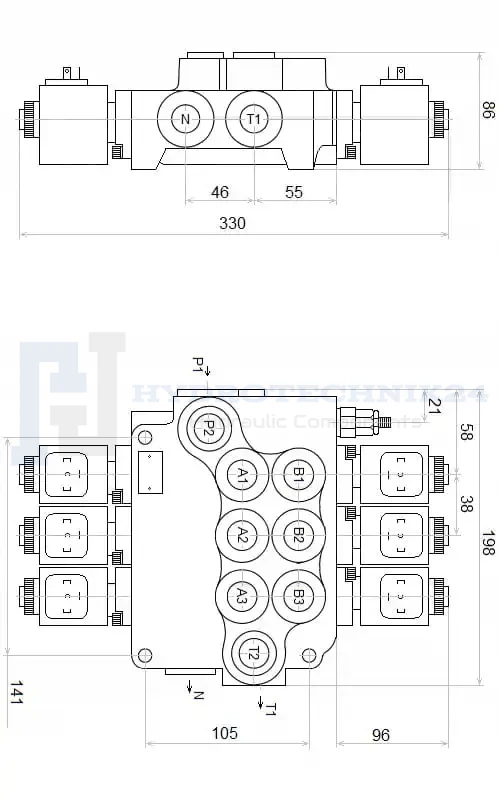

• Pumpenzufuhr (P): BSP 1/2'' Innengewinde
• Rücklauf zum Tank (T): BSP 3/4'' Innengewinde
• Ausgang zu den Abschnitten (A, B): BSP 1/2'' Innengewinde
• Reihenschaltung (N): BSP 3/4" Innengewinde

Druckbereich:

• Empfohlener Ölfluss im System: 0 - 80 l/min.
• Maximaler Versorgungsdruck: 250Bar
• Maximaler Druck am Rücklauf: 50Bar
• Maximaler Druck auf den Abschnitten: 300Bar
• Das Überströmventil ist werkseitig auf 180 Bar ± 30 Bar eingestellt.
• Es wird empfohlen, den korrekten Druck vor der Inbetriebnahme zu überprüfen und einzustellen.
• Möglichkeit der unabhängigen Einstellung, volle Rotationsänderung um 30Bar.

Empfohlener Öltemperaturbereich:

• Zulässige Umgebungstemperatur: -40 C bis +60 C
• Zulässige Öltemperatur: -15 C bis +80 C

Allgemeine informationen bedienfeld:

Alle Auf- und Ab-Schalter mit automatischer Zentrierung (1-0-2) ohne Riegel.

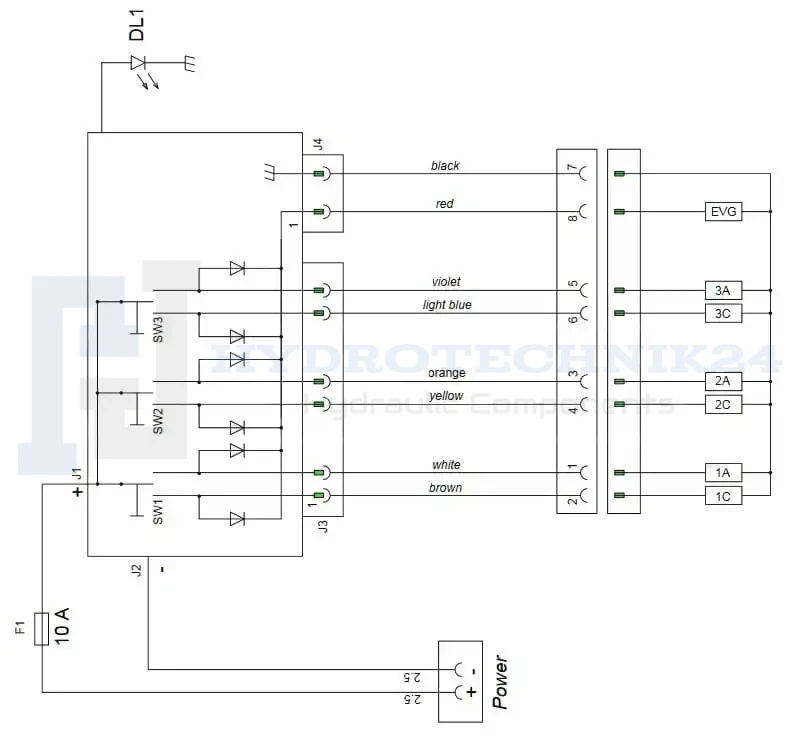

Jedes Panel wird komplett mit einem zwei Meter langen Netzkabel und einem kombinierten vier Meter langen Kabel mit Steckern verkauft, die das Panel mit dem Splitter verbinden.
