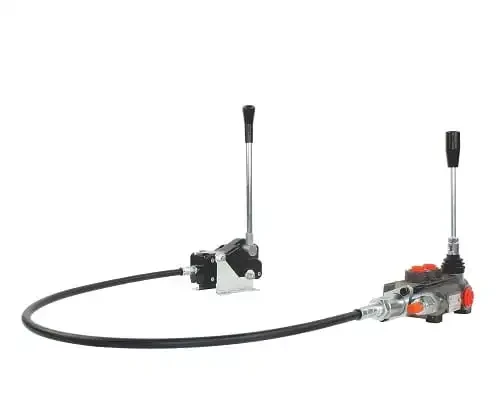

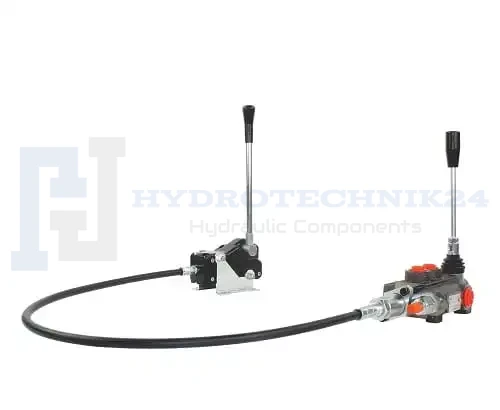

Handsteuerventil 40L 1-Fach doppeltwiekend mit Hebel und Bowdenzüge

Anwendung:

Das Set ist an verschiedene Maschinentypen angepasst, wie zum Beispiel: Land-, Obst-, Forst-, Bau-, Industriemaschinen, Traktoren, Spritzen, Runden, Zyklopen, HDS-Lader, Lader, Bagger, Kehrmaschinen und andere hydraulisch gesteuerte Geräte. Er kommt überall dort zum Einsatz, wo aus Sicherheitsgründen, besseren Bedienkomfort und Sauberkeitserfordernissen eine Installation des Verteilers außerhalb der Kabine erforderlich ist. Lediglich die Bedieneinheit (in diesem Fall das Kabel und der Körper mit dem Hebel) verbleibt in der Kabine. Ein direkt neben dem Verteiler angeordneter Hebel ermöglicht eine alternative Steuerung des Hydrauliksystems. Diese Lösung ermöglicht die Steuerung desselben Hydrauliksteuerverteilers von zwei verschiedenen Stellen der Maschine aus.

Technische Daten:

Empfohlener Öldurchfluss im System: 0 - 40 l/min
Maximaler Eingangsdruck: 250 bar
Maximaler Rücklaufdruck: 50 bar
Maximaler Druck in Abschnitten: 300 bar
Das Überströmventil ist werkseitig auf 180 bar eingestellt ± 30 bar.
Es wird empfohlen, den Druck vor der Inbetriebnahme zu überprüfen und einzustellen. Selbsteinstellend, voll Rotationsänderung um 30 bar.

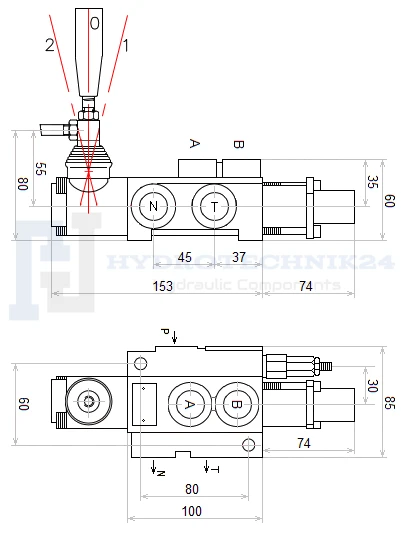

Verbindung:

Innengewinde im Körper:
Stromversorgung: 1/2 ''; zurück: 1/2 ''; Abschnitte: 3/8 ''
Innengewinde des Rohres für die Leine: M16x1,5
Innengewinde am Ende des Schiebers: M6x1,5

Temperatur:

Zulässige Umgebungstemperatur: -40 C bis +60 C
Zulässige Öltemperatur: -15 C bis +80 C

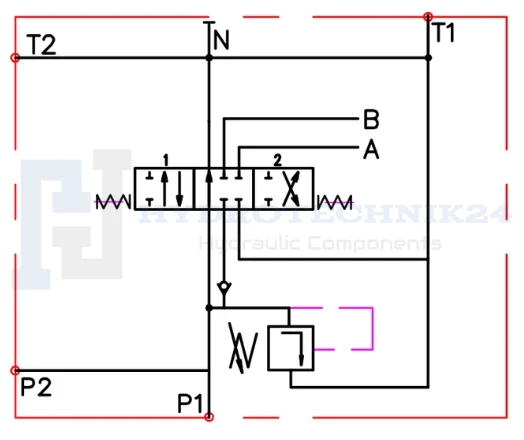

Steuerung und Funktionsprinzip:

Vorbildliche Steuerung: doppeltwiekender Hydraulikzylinder sowie ein Hydraulikmotor in beide Richtungen.
3-Positionen-Schieber (1 - 0 - 2), auf einer Feder, d. h. er kehrt beim Loslassen des Hebels von selbst in die Neutralstellung zurück.
In Neutralstellung fließt das Öl ungehindert in den Rücklauf, die Pumpe ist entlastet.
Möglichkeit der seriellen Anbindung an das bestehende System (Druckhülse erforderlich).

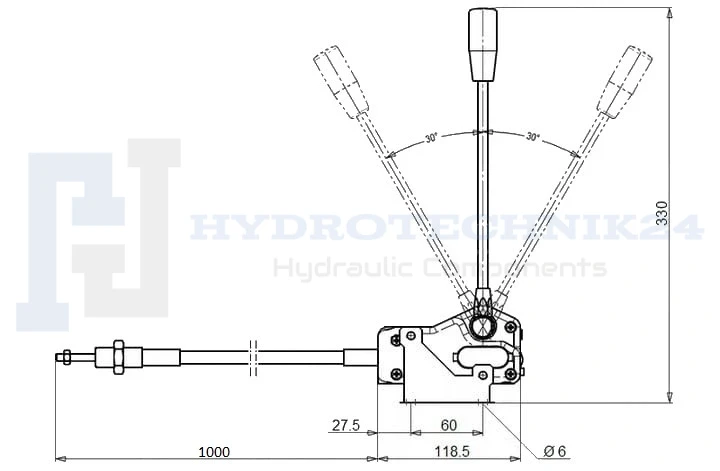

KÖRPER MIT HEBEL UND SEIL:

Körpermaterial: Kunststoff
Material der Halterungen zur Befestigung an der Basis: verzinkter Stahl
Verteilerschiebersteuerung: in beide Richtungen kann mit anderen, gleichen Körpern in Reihe geschaltet werden
Gesamtkörperdicke: 49 mm
Steuerkabellänge: Länge wählbar
Außengewinde der Außenhülse Aderendhülse: M16x1,5
Leinende Außengewinde: M6x1,5
