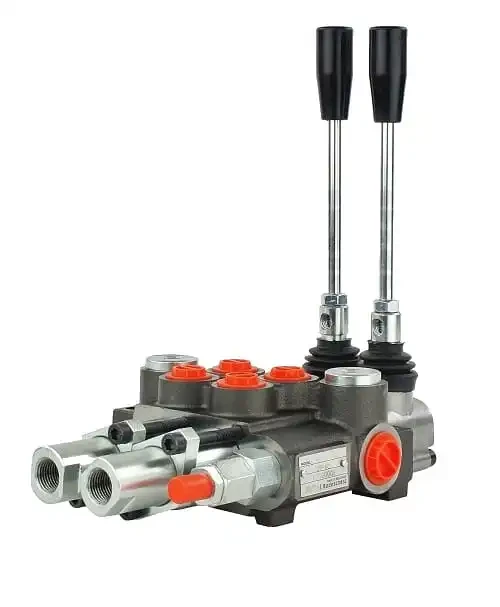

Handsteuerventil 40L 2-Fach doppeltwierkend mit Hebel und Leine gesteuert

Verfügbarkeit: auf Lager

Lieferzeit: 1 - 3 Werktage (in Deutschland)

Delivery: Überprüfen Sie die Liefermethoden.

Bruttopreis: 130,10 €

Regular price:

130.10

The lowest price during 30 days prior to the reduction:

Nettopreis: 109,33 €

Regular price:

The lowest price during 30 days prior to the reduction:

quantity Stk.

product unavailable

zur Wunschliste hinzufügen

Hersteller:

Produktcode/SKU: 41.10.34.020

Beschreibung

Anwendung:

Das Set ist an verschiedene Maschinentypen angepasst, wie zum Beispiel: Land-, Obst-, Forst-, Bau-, Industriemaschinen, Traktoren, Spritzen, Runden, Zyklopen, HDS-Lader, Lader, Bagger, Kehrmaschinen und andere hydraulisch gesteuerte Geräte.
Er kommt überall dort zum Einsatz, wo aus Sicherheitsgründen, besseren Bedienkomfort und Sauberkeitserfordernissen eine Installation des Hydraulikverteilers außerhalb der Kabine erforderlich ist. Lediglich die Bedieneinheit (in diesem Fall die Leine und der Körper mit dem Hebel) verbleibt in der Kabine.
Ein direkt neben dem Verteiler angeordneter Hebel ermöglicht eine alternative Steuerung des Hydrauliksystems. Diese Lösung ermöglicht die Steuerung desselben Hydraulikverteilers von zwei verschiedenen Stellen der Maschine aus.

Technische Daten:

Empfohlener Öldurchfluss im System: 0 - 40 l/min
Maximaler Eingangsdruck: 250 bar
Maximaler Rücklaufdruck: 50 bar
Maximaler Druck in Abschnitten: 300 bar
Das Überströmventil ist werkseitig auf 180 bar eingestellt ± 30 bar.

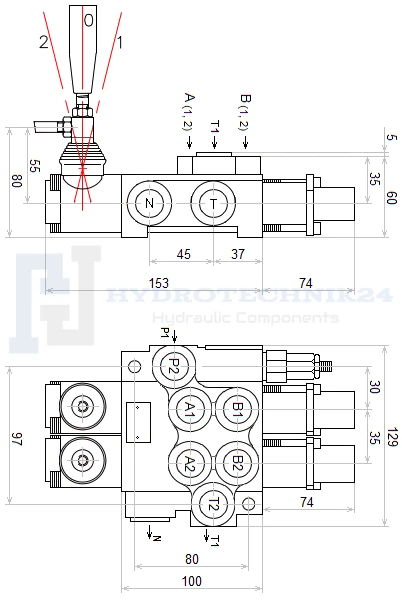

Verbindung:

Innengewinde im Körper:
Stromversorgung: 1/2 ''; zurück: 1/2 ''; Abschnitte: 3/8 ''
Innengewinde des Rohres für die Leine: M16x1,5
Innengewinde am Ende des Schiebers: M6x1,5

Temperatur:

Zulässige Umgebungstemperatur: -40 C bis +60 C
Zulässige Öltemperatur: -15 C bis +80 C

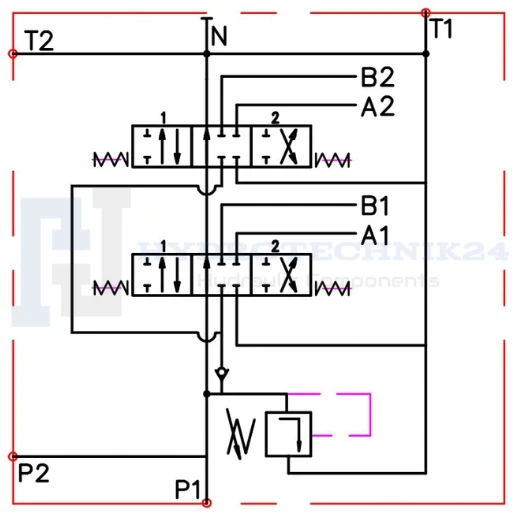

Steuerung und Funktionsprinzip:

Vorbildliche Steuerung: doppeltwierkender Hydraulikzylinder sowie ein Hydraulikmotor in beide Richtungen.
3-Positionen-Schieber (1 - 0 - 2), auf einer Feder, d. h. er kehrt beim Loslassen des Hebels von selbst in die Neutralstellung zurück.
In Neutralstellung fließt das Öl ungehindert in den Rücklauf, die Pumpe ist entlastet.
Möglichkeit der seriellen Anbindung an das bestehende System (Druckhülse erforderlich).

Technische Daten

Hersteller	Badestnost
Nenndurchfluss	40 L/min
Die Anzahl der Sektionen	2
