Handsteuerventil 40L 1 Fach doppeltwierkend mit Hebel und Leine gesteuert

Hydrauliksteuerverteiler 40L 1 Fach doppeltwierkend mit Hebel und Leine gesteuert

Verfügbarkeit: auf Lager

Zustellung innerhalb von: 4 Werktage

Bruttopreis: 75,20 € 75.20

Nettopreis: 63,19 €

quantity Stk.

product unavailable

zur Wunschliste hinzufügen

Anbieter:

Produkt-Code/SKU: 41.10.34.010

Beschreibung

Anwendung:

Angepasst an verschiedene Maschinentypen wie: Land-, Obst-, Forst-, Bau-, Industriemaschinen, Traktoren, Spritzen, Runden, Zyklopen, HDS-Lader, Lader, Bagger, Kehrmaschinen und andere hydraulisch gesteuerte Geräte. Er wird überall dort eingesetzt, wo aus Sicherheitsgründen, besserem Bedienkomfort und Sauberkeitserfordernissen eine Installation des Hydrauliksteuerverteilers außerhalb der Kabine erforderlich ist. Lediglich die Bedieneinheit (z.B.Leine und Karosserie mit Hebel oder Joystick) verbleibt in der Kabine. Ein direkt neben dem Hydrauliksteuerverteiler angeordneter Hebel ermöglicht eine alternative Steuerung des Hydrauliksystems. Diese Lösung ermöglicht die Steuerung desselben Hydrauliksteuerverteilers von zwei verschiedenen Stellen der Maschine aus.

Technische Daten:

Empfohlener Öldurchfluss im System: 0 - 40 l/min
Maximaler Eingangsdruck: 250 bar
Maximaler Rücklaufdruck: 50 bar
Maximaler Druck in Abschnitten: 300 bar
Das Überströmventil ist werkseitig auf 180 bar eingestellt
± 30 bar.
Es wird empfohlen, den Druck vor der Inbetriebnahme zu überprüfen und einzustellen. Selbsteinstellend, voll
Rotationsänderung um 30 bar.

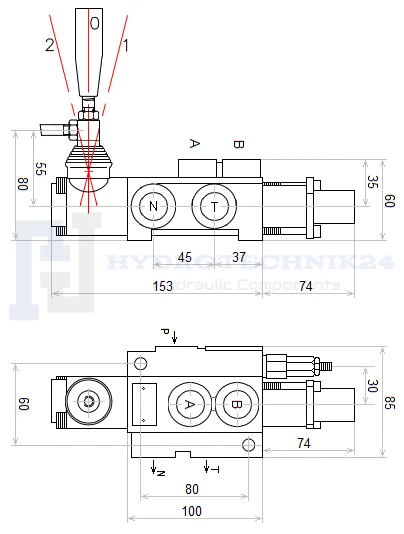

Verbindung:

Innengewinde im Körper:
Stromversorgung: 1/2 ''; zurück: 1/2 ''; Abschnitte: 3/8 ''
Innengewinde des Rohres für die Leine: M16x1,5
Innengewinde am Ende des Schiebers: M6x1,5

Temperatur:

Zulässige Umgebungstemperatur: -40 C bis +60 C
Zulässige Öltemperatur: -15 C bis +80 C

Steuerung und Funktionsprinzip:

Vorbildliche Steuerung: doppelwirkender Hydraulikzylinder sowie ein Hydraulikmotor in beide Richtungen.
3-Positionen-Schieber (1 - 0 - 2), auf einer Feder, d. h. er kehrt beim Loslassen des Hebels von selbst in die Neutralstellung zurück.
In Neutralstellung fließt das Öl ungehindert in den Rücklauf, die Pumpe ist entlastet.
Möglichkeit der seriellen Anbindung an das bestehende System (Druckhülse erforderlich).
