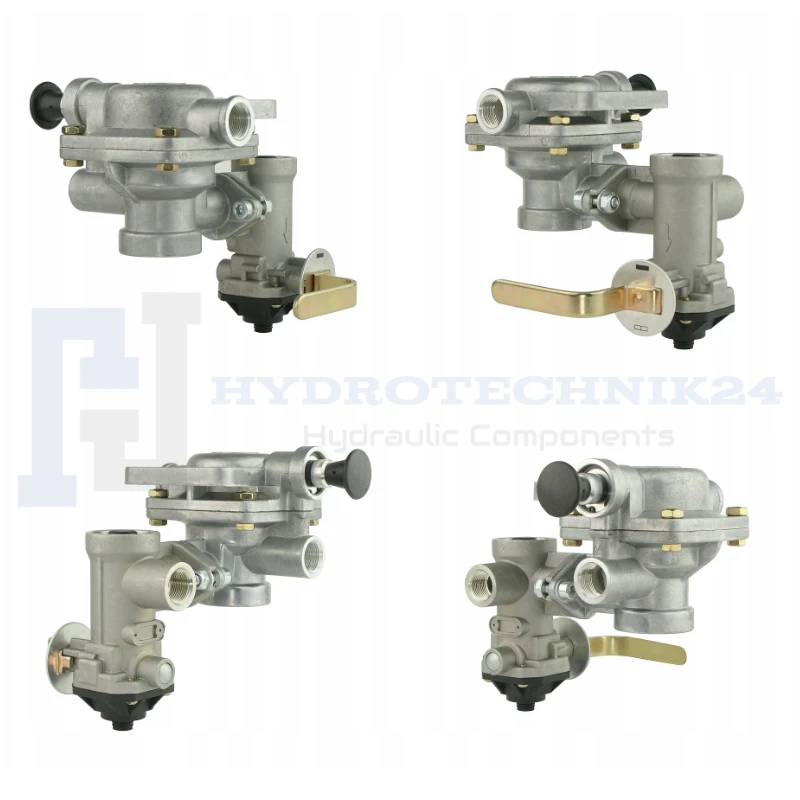

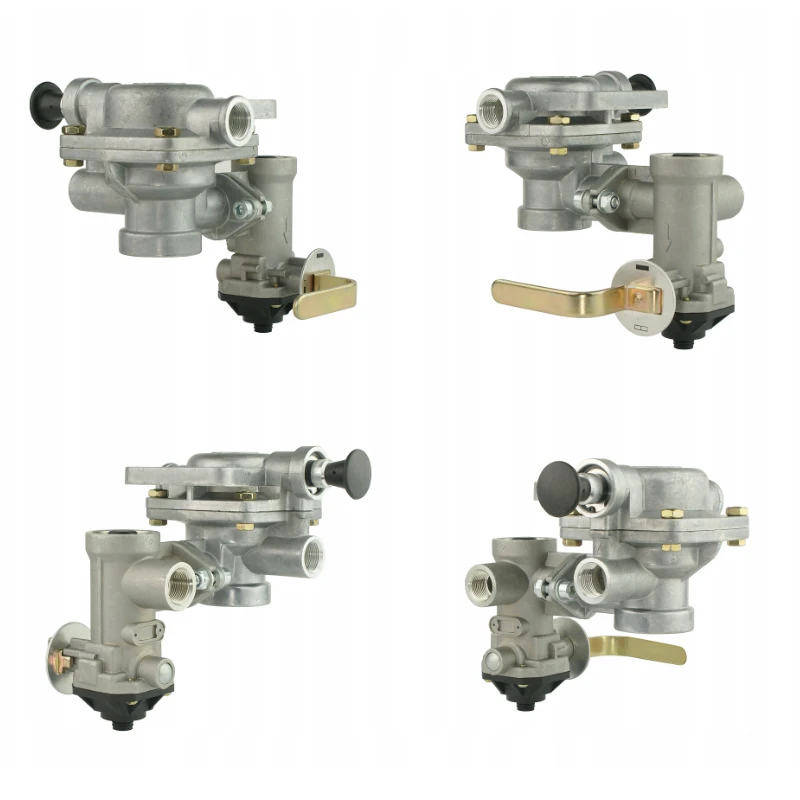

Anhängerbremsventil HZS-2 mit 3 Stufen Bremskraftregler Für ein 1-Kreis-Druckluftsystem

Anwendung:

Universelles Steuerungsventil mit 3 Stufen Bremskraftregler, verwendet in einleitigen Luft- und Luft-Hydraulik-Bremssystemen. Universeller 3-Bereichs-Bremskraftregler Ermöglicht die manuelle Einstellung der Bremskraft je nach Beladungsgrad des Anhängers. Es hat eine vielseitige Anwendung, unter anderem bei der Herstellung von landwirtschaftlichen, obstbaulichen Anhängern und speziellen Fahrzeugen wie Düngerstreuern, Güllewagen, Sprühgeräten, Tankwagen und anderen, die ein eigenes Luftsystem besitzen. Das Ventil passt zu Anhängern der Marke HL 8011 , HL 6011, DAF, Krone , Scania , RVI , MB , MAN.

AUFGABEN DES STEUERVENTILS IM BREMSSYSTEM

• Aktiviert die Bremsen des Anhängers beim Betätigen der Bremsen des Zugfahrzeugs.
• Aktiviert automatisch die Bremsen des Anhängers bei einem Ausfall des Luftsystems im Zugfahrzeug.
• Aktiviert automatisch die Bremsen des Anhängers bei einem Bruch der Versorgungsleitung.
• Aktiviert automatisch die Bremsen des Anhängers nach dem Abkuppeln des Zugfahrzeugs.
• Verfügt über eine Vorrichtung, die das Lösen der Bremsen des Anhängers ermöglicht, wenn dieser vom Zugfahrzeug abgekoppelt ist.
• Bei erneutem Ankoppeln des Anhängers an das Zugfahrzeug löst das Ventil automatisch die Bremsen des Anhängers und ermöglicht deren Steuerung durch das Zugfahrzeug.

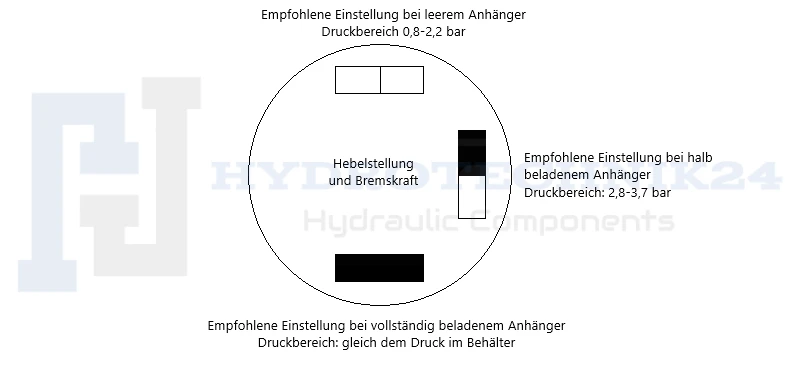

Technische Daten Bremskraftregler:

• Einstellbereich ohne Last [bar] – leer - 0,8–2,2
• Einstellbereich bei 1/2 Last [bar] – 2,8-3,7
• Einstellbereich bei voller Last [bar] – Behälterdruck
• Gewinde der pneumatischen Anschlüsse – M22x1,5
• Abstand der Montagebohrungen [mm] – 55
