Teleskopzylinder 4-stufig Ø90/75/60/45mm 800mm Hub mit Kugelpfanne und Kardanring

Teleskopzylinder 4-stufig Ø90/75/60/45mm 800mm Hub mit Kugelpfanne und Kardanring

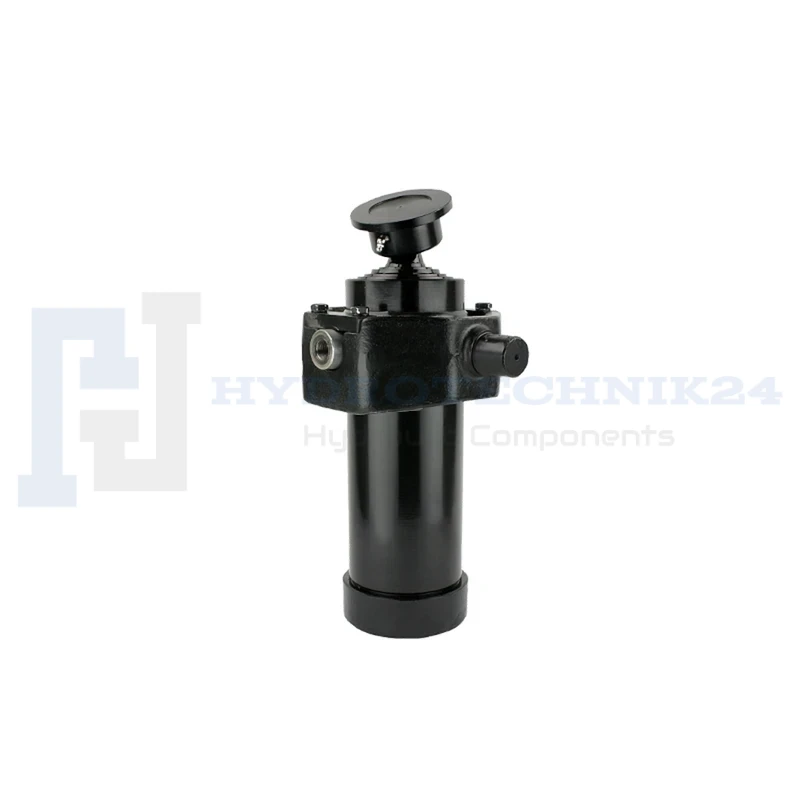

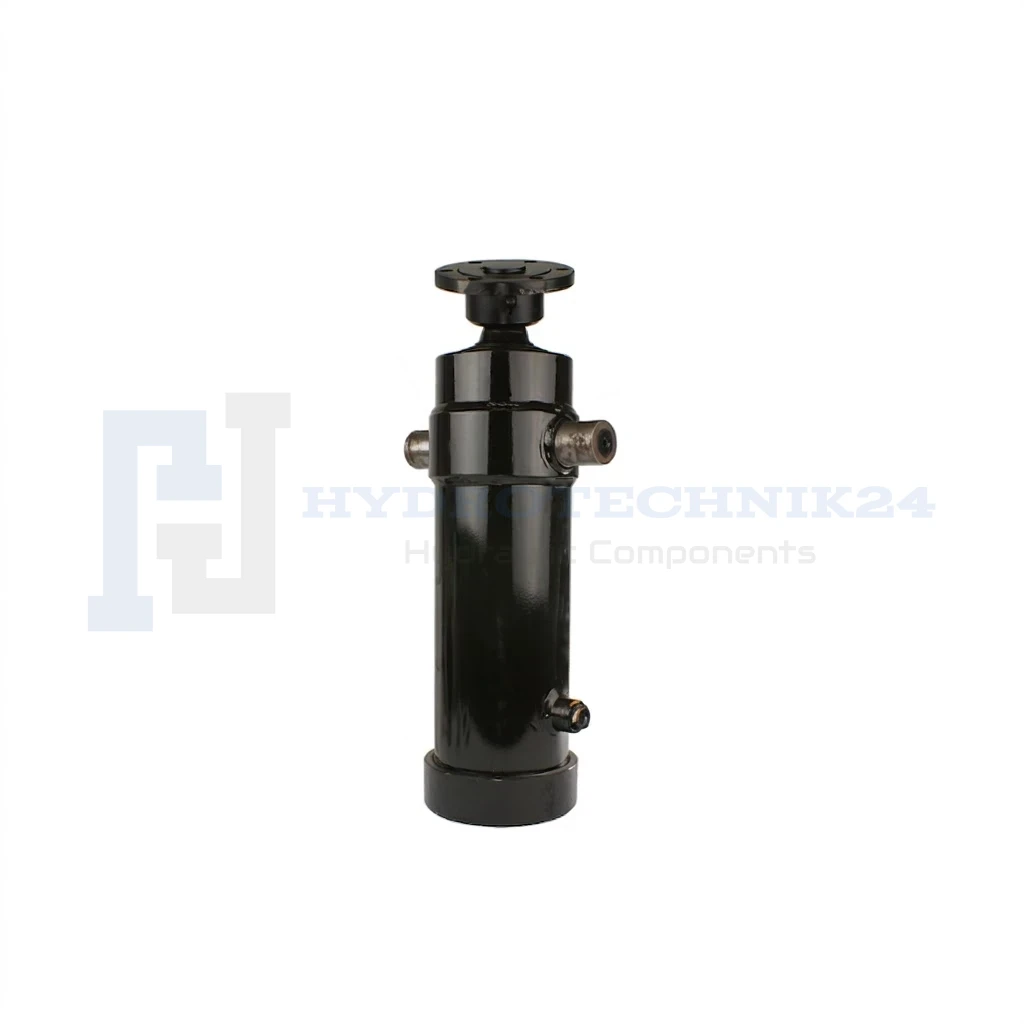

4-stufiger hydraulischer Teleskopzylinder CT 90/4/800 mit den Stufendurchmessern Ø90/75/60/45 mm und einem Gesamthub von 800 mm. Die teleskopische Bauweise ermöglicht einen großen Hub bei gleichzeitig kompakter eingefahrener Länge. Der Zylinder ist eingefahren 366 mm lang und erreicht vollständig ausgefahren eine Länge von 1166 mm.

Universeller Teleskopzylinder für hydraulische Kippanlagen von Anhängern. Laut Produktbeschreibung ist er für Kippanhänger mit einer Nutzlast von bis zu 8 Tonnen vorgesehen. Die tatsächlich zulässige Last hängt jedoch vom Betriebsdruck, der Einbaugeometrie und dem Gewicht der Ladefläche ab. Vor der Montage sollten die Abmessungen, die Befestigung und die Betriebsparameter des Zylinders mit der jeweiligen Anhängerkonstruktion und dem Hydrauliksystem abgeglichen werden.

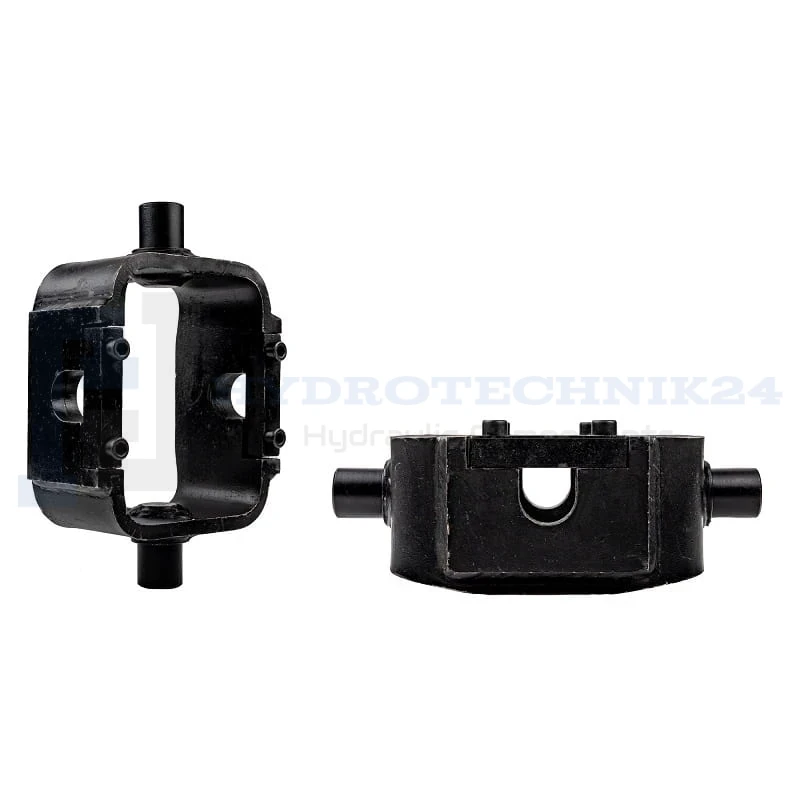

Zum Lieferumfang gehören eine Kugelpfanne und ein Kardanring zur Montage des Zylinders in einer entsprechend vorbereiteten Konstruktion.

Allgemeine Informationen

• Typ: CT 90/4/800
• Anzahl der Stufen: 4
• Stufendurchmesser: Ø90 / Ø75 / Ø60 / Ø45 mm
• Hub: 800 mm
• Länge eingefahren: 366 mm
• Länge vollständig ausgefahren: 1166 mm
• Kugelpfanne: im Lieferumfang enthalten
• Kardanring: im Lieferumfang enthalten

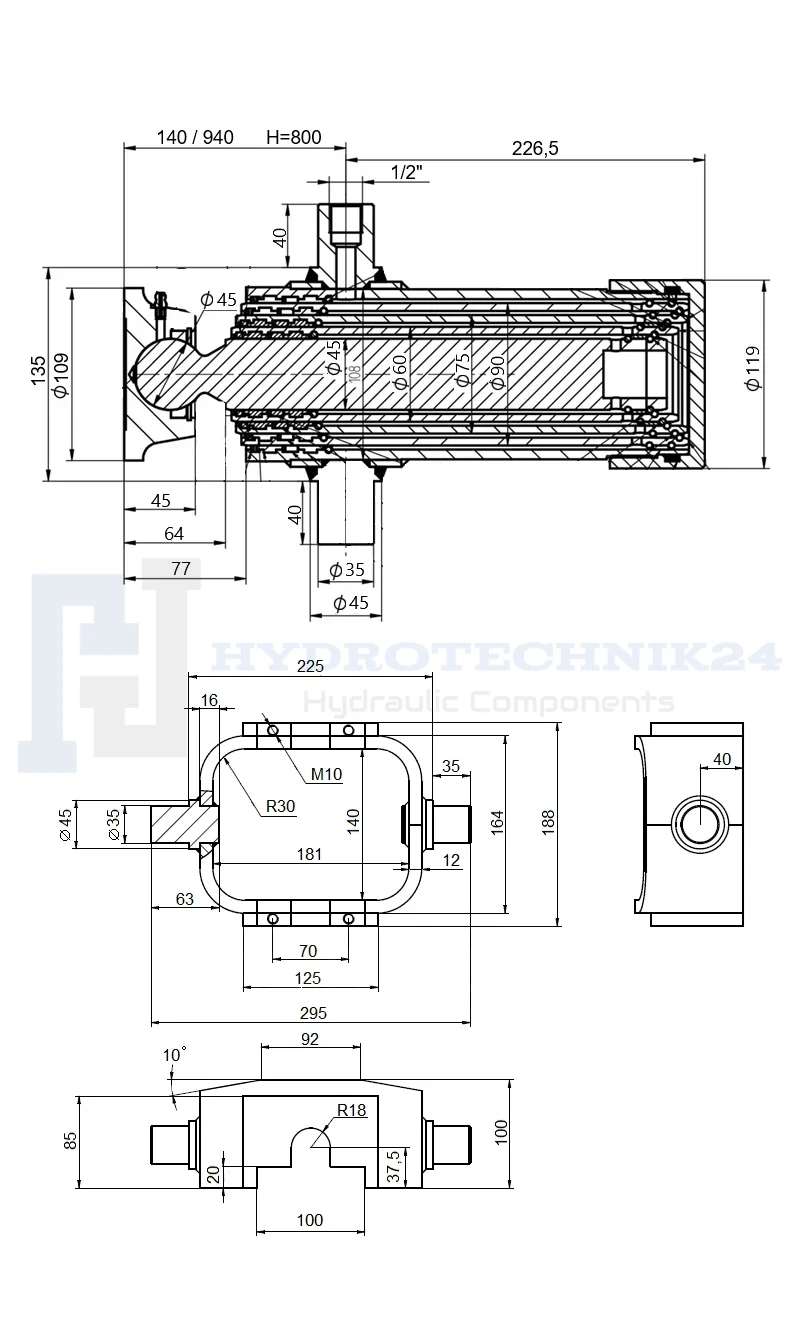

• Hydraulikanschluss laut Zeichnung: 1/2"

Betriebsparameter

• Nenndruck: 160 bar (16 MPa)
• Prüfdruck: 200 bar (20 MPa)
• Ansprechdruck / Startdruck: 0,5 MPa
• Maximale Geschwindigkeit der Teleskopstufen: 0,5 m/s
• Betriebstemperaturbereich: -15°C bis +80°C
• Betriebsmedium: Hydrauliköl auf Mineralölbasis
• Ölviskosität: 10–300 cSt

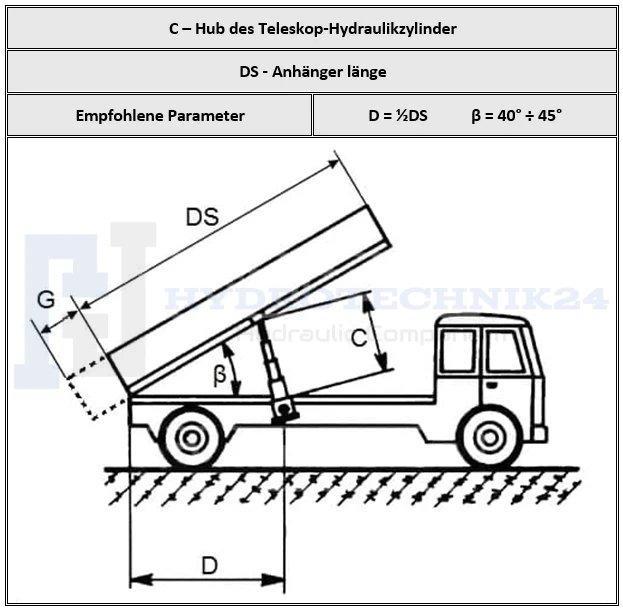

Hilfreiche Daten bei der Auswahl eines Hydraulikzylinders für die Kipp-Ladefläche:

• Maximales Gesamtgewicht von Schüttgut und Ladefläche bei 12 MPa: 5,4 T
• Maximales Gesamtgewicht von Schüttgut und Ladefläche bei 16 MPa: 7,2 T
• Maximaler Abstand zwischen Zylinder und Kippscharnieren (D): 1100 mm
• Länge der Ladefläche beim Heckkippen (DS): 2200 mm
• Verlängerung der Ladefläche: durch Überstand über die Kippscharniere hinaus möglich (G)

Hubkräfte der einzelnen Stufen bei 12/16 MPa (120/160 bar):

• 1. Stufe – Ø90 mm: 7,8 T bei 12 MPa / 10,3 T bei 16 MPa
• 2. Stufe – Ø75 mm: 5,4 T bei 12 MPa / 7,2 T bei 16 MPa
• 3. Stufe – Ø60 mm: 3,5 T bei 12 MPa / 4,6 T bei 16 MPa
• 4. Stufe – Ø45 mm: 1,9 T bei 12 MPa / 2,6 T bei 16 MPa

Gut zu wissen:

• Hydraulische Teleskopzylinder bestehen aus einer Anzahl von Zylindern mit jeweils kleinerem und kleinerem Durchmesser, die ineinander montiert sind und sich nacheinander ausfahren. Auf diese Weise ist es möglich, bei kurzer gefalteter Zylinderlänge einen großen Hub zu erzielen.
• Bei einfachwirkenden Teleskop-Hydraulikzylindern wirkt Drucköl auf einer Seite, wodurch die einzelnen Zylinderelemente ausgefahren werden. Die Rückkehr des Teleskops erfolgt unter dem Einfluss äußerer Kraft, meistens unter dem Einfluss des Gewichts der Anhänger-Entladebox.
• Der Zufluss und Abfluss des Öls erfolgt durch die gleiche Leitung. Die Richtung des Ölflusses wird vom Maschinenbediener über ein Steuerventil (Hebel) gesteuert.
• Der empfohlene Neigungswinkel der Kiste beim Entladen sollte zwischen 40 und 45 Grad liegen. Der Einbauort des Stellantriebs sollte sich in der Mitte der Ladekastenlänge befinden.
