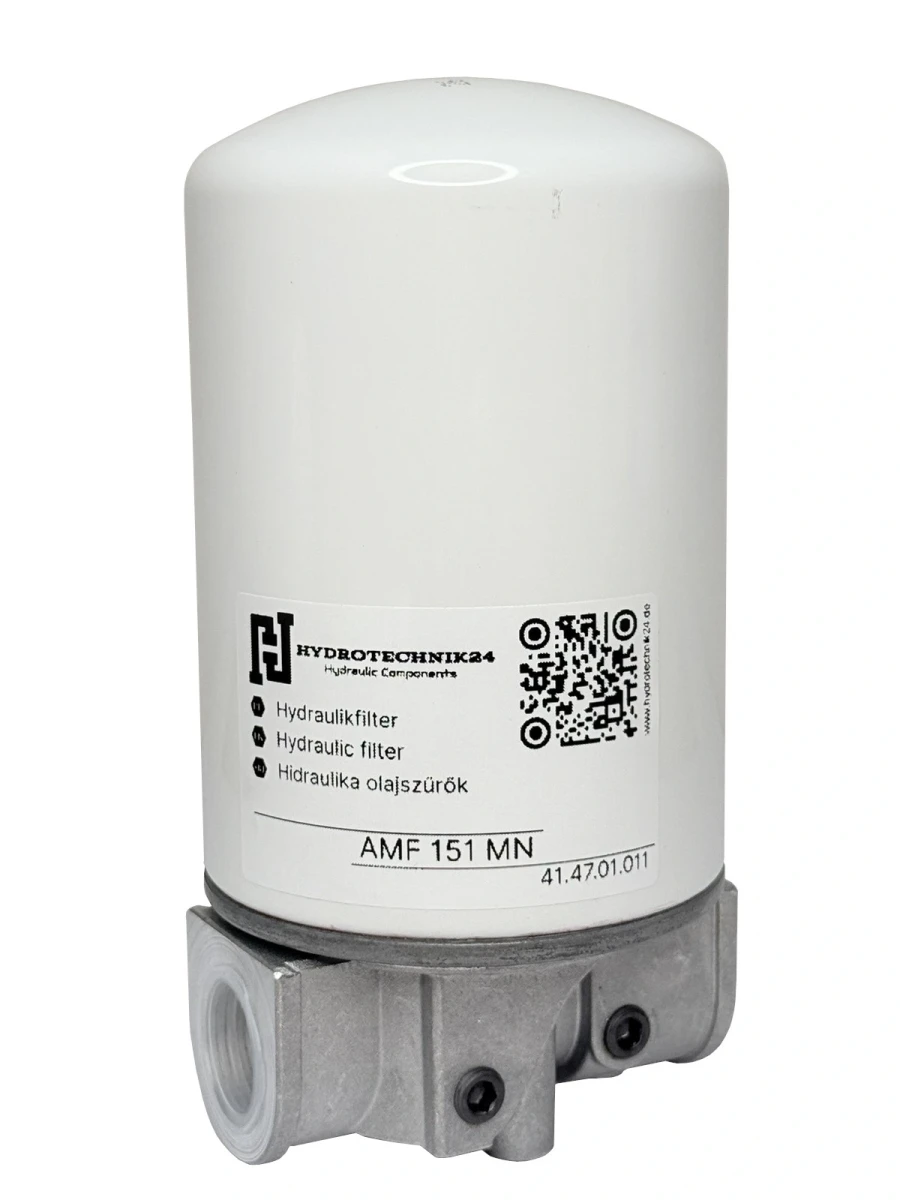

Hydraulik Saugfilter für Leitungsmontage 40l/min AMF 151 MN 1AB406 HT24

Der Saugfilter AMF 151 MN ist für den Einsatz in externen Hydrauliksystemen vorgesehen und wird in der Saugleitung zwischen Hydrauliktank und Pumpe montiert. Er eignet sich für hydraulische Anlagen in der Landwirtschaft, im Bauwesen und in der Industrie. Je nach Aufbau der Anlage kann der Filter auch direkt am Hydrauliktank installiert werden.

Das austauschbare Filterelement mit einer Filterfeinheit von 125 µm hält Verunreinigungen aus dem Hydrauliköl zurück und trägt zum Schutz empfindlicher Komponenten wie Pumpen, Ventile und Steuerblöcke bei.

Der Filter verfügt über ein integriertes Bypassventil mit einem Öffnungsdruck von 0,3 bar. Bei einem zugesetzten Filterelement oder erhöhtem Strömungswiderstand, beispielsweise durch kaltes und hochviskoses Öl, ermöglicht das Ventil einen alternativen Ölstrom. Dadurch wird die Ölversorgung der Pumpe unterstützt und das Risiko einer Beschädigung des Filters reduziert.

Technische Daten

• Filtertyp: AMF 151 MN 1AB406 AHC
• Einbauposition: Saugleitung
• Nenndurchfluss: 40 l/min bei einer Ölviskosität von 30 cSt
• Filterfeinheit: 125 µm
• Anschlüsse: 3/4" Innengewinde, beidseitig
• Maximaler Betriebsdruck: 12 bar
• Berstdruck: 25 bar
• Öffnungsdruck des Bypassventils: 0,3 bar
• Filterelement: austauschbar
• Montage: in der Saugleitung oder direkt am Tank

Hinweis zur Auslegung

Der Filter sollte mit einer ausreichenden Durchflussreserve ausgewählt werden. Bei niedrigen Temperaturen oder bei Verwendung von Hydrauliköl mit höherer Viskosität kann der tatsächliche Durchfluss um bis zu 40 % sinken. Der Nenndurchfluss des Filters sollte daher über dem maximalen Ansaugvolumenstrom der Pumpe liegen.
