Hydraulikfilter – Saugfilter, Rücklauffilter oder Hochdruckfilter? Welcher Filter gehört wohin und warum?

Ein Hydrauliksystem arbeitet nur dann zuverlässig, wenn das Hydrauliköl sauber bleibt. Schon kleine Verunreinigungen können Pumpen, Ventile, Hydraulikmotoren, Zylinder und Steuerblöcke beschädigen. Metallpartikel, Abrieb, Dichtungsreste, Staub oder Montagerückstände gelangen oft unbemerkt in den Ölkreislauf und erhöhen den Verschleiß der gesamten Anlage.

Deshalb gehören Hydraulikfilter zu den wichtigsten Schutzkomponenten in mobilen und stationären Hydraulikanlagen. Doch nicht jeder Filter erfüllt dieselbe Aufgabe. Ein Saugfilter, ein Rücklauffilter und ein Hochdruckfilter sitzen an unterschiedlichen Stellen im System und schützen unterschiedliche Komponenten.

In diesem Beitrag erklären wir, welcher Filter wohin gehört, welche Aufgabe er erfüllt und worauf Sie bei der Auswahl achten sollten.

Warum ist Filtration in der Hydraulik so wichtig?

Hydrauliköl überträgt Kraft, schmiert bewegliche Bauteile, schützt vor Korrosion und unterstützt die Wärmeabfuhr. Gleichzeitig transportiert es aber auch alle Partikel, die sich im System befinden. Werden diese Verunreinigungen nicht zuverlässig entfernt, können sie empfindliche Bauteile beschädigen.

Typische Folgen verschmutzten Hydrauliköls sind:

• erhöhter Verschleiß an Pumpen und Ventilen,
• schwergängige oder ungenaue Steuerbewegungen,
• beschädigte Dichtflächen,
• sinkende Leistung der Anlage,
• steigende Öltemperatur,
• kürzere Lebensdauer von Hydraulikkomponenten,
• ungeplante Maschinenstillstände.

Ein sinnvoll aufgebautes Filtersystem reduziert diese Risiken deutlich. Wichtig ist jedoch, den richtigen Filtertyp an der richtigen Stelle einzusetzen.

Saugfilter – Schutz vor groben Partikeln vor der Pumpe

Der Saugfilter sitzt in der Saugleitung zwischen Hydrauliktank und Pumpe. Seine Aufgabe besteht darin, größere Verunreinigungen zurückzuhalten, bevor sie in die Pumpe gelangen. Dazu gehören zum Beispiel Metallspäne, Dichtungsreste, Schmutz aus dem Tank oder Rückstände aus der Montage.

Saugfilter werden häufig als Leitungssaugfilter oder als im Tank montierter Saugkorb ausgeführt. Sie schützen vor allem die Pumpe vor direkten mechanischen Schäden.

Warum darf ein Saugfilter nicht zu fein sein?

Auf der Saugseite muss die Pumpe jederzeit ausreichend Öl erhalten. Ein zu feines, zu kleines oder verschmutztes Filterelement kann den Ölzulauf behindern. Dadurch entsteht ein erhöhter Unterdruck am Pumpeneingang. Besonders kritisch ist das bei kaltem Hydrauliköl, weil die Viskosität dann höher ist und das Öl schwerer durch den Filter strömt.

Mögliche Folgen eines zu hohen Widerstands auf der Saugseite sind:

• Kavitation,
• lauter und rauer Pumpenlauf,
• Vibrationen in der Saugleitung,
• Schaumbildung im Öl,
• unruhige Bewegungen der Hydraulik,
• erhöhter Verschleiß an der Pumpe.

Deshalb werden Saugfilter in der Regel als Grobfilter eingesetzt. Sie sind nicht dafür gedacht, das gesamte System fein zu reinigen. Ihre Hauptaufgabe ist der Grundschutz der Pumpe vor größeren Partikeln.

Rücklauffilter – Reinigung des Öls vor dem Tank

Der Rücklauffilter wird in der Rücklaufleitung montiert. Er reinigt das Hydrauliköl, bevor es zurück in den Tank fließt. Diese Position ist besonders sinnvoll, weil das Öl nach der Arbeit im System bereits durch Ventile, Zylinder, Motoren und Leitungen geflossen ist und dabei Verunreinigungen aufnehmen kann.

Ein Rücklauffilter entfernt Partikel, die während des Betriebs entstehen oder von außen in das System gelangen. Dadurch wird verhindert, dass Schmutzpartikel im Tank gesammelt und später erneut von der Pumpe angesaugt werden.

Wann ist ein Rücklauffilter sinnvoll?

Rücklauffilter werden in sehr vielen Hydraulikanlagen eingesetzt, zum Beispiel in:

• landwirtschaftlichen Maschinen,
• Baumaschinen,
• Forstmaschinen,
• Hydraulikaggregaten,
• Werkstattpressen,
• Industrieanlagen,
• stationären Hydrauliksystemen.

Je nach Ausführung wird der Rücklauffilter direkt in die Leitung eingebaut oder als Tank-Rücklauffilter auf dem Hydrauliktank montiert.

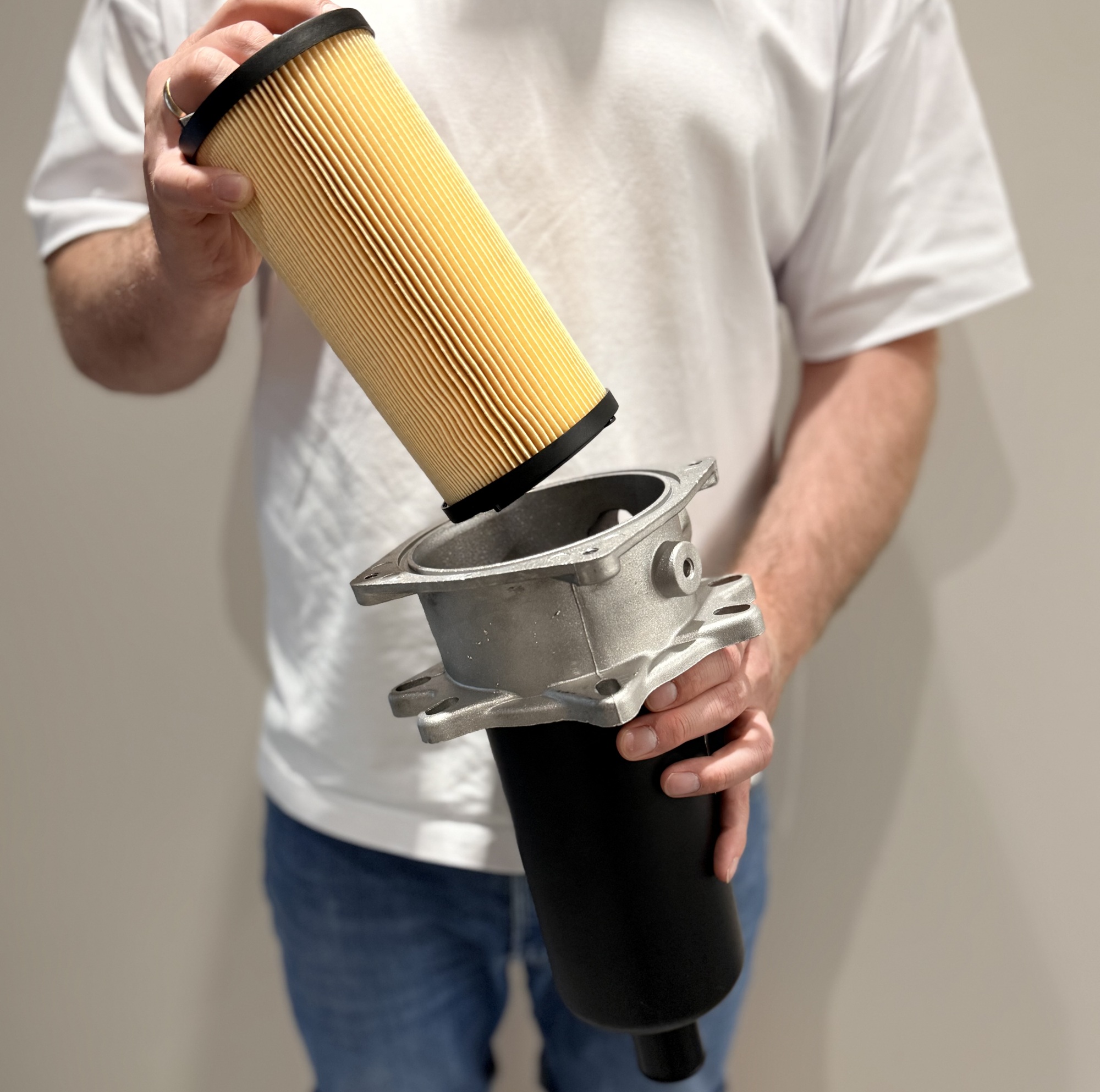

Tank-Rücklauffilter – kompakte Lösung direkt am Behälter

Tank-Rücklauffilter werden direkt auf dem Hydrauliktank installiert. Das Öl fließt über den Filter zurück in den Behälter. Viele Modelle besitzen austauschbare Filterelemente, ein Bypassventil und teilweise die Möglichkeit zum Anschluss einer Verschmutzungsanzeige oder eines Manometers.

Diese Bauweise ist besonders praktisch, weil Filtergehäuse, Rücklaufanschluss und Tankmontage in einer kompakten Einheit kombiniert werden.

Hochdruckfilter – Schutz empfindlicher Komponenten auf der Druckseite

Ein Hochdruckfilter wird auf der Druckseite der Pumpe montiert. Dort steht der Filter unter dem vollen Betriebsdruck der Anlage. Deshalb muss sein Gehäuse für hohe Drücke und mögliche Druckspitzen ausgelegt sein.

Hochdruckfilter schützen besonders empfindliche und präzise arbeitende Komponenten, zum Beispiel:

• Proportionalventile,
• Servoventile,
• Steuerblöcke,
• Hydraulikmotoren,
• Regelventile,
• empfindliche Mess- und Steuerkomponenten.

Im Gegensatz zum Saugfilter kann ein Hochdruckfilter deutlich feiner ausgelegt sein. Er wird dort eingesetzt, wo eine hohe Ölreinheit direkt vor sensiblen Bauteilen erforderlich ist.

Wann braucht man einen Hochdruckfilter?

Ein Hochdruckfilter ist besonders empfehlenswert, wenn die Anlage präzise arbeitet, teure Komponenten enthält oder unter hoher Belastung betrieben wird. Auch bei modernen Hydrauliksystemen mit engen Toleranzen kann ein Hochdruckfilter entscheidend zur Betriebssicherheit beitragen.

Wichtig ist, dass der Filter für den maximalen Betriebsdruck, mögliche Druckspitzen, den Volumenstrom und die geforderte Filterfeinheit geeignet ist.

Einfüll- und Belüftungsfilter – Schutz des Tanks vor Schmutz von außen

Nicht jede Verunreinigung entsteht im Inneren des Systems. Staub, Feuchtigkeit und Schmutz können auch über den Hydrauliktank eindringen. Genau hier kommen Einfüll- und Belüftungsfilter zum Einsatz.

Beim Befüllen des Tanks halten Einfüllfilter gröbere Verunreinigungen zurück. Belüftungsfilter sorgen dafür, dass beim Ändern des Ölstands Luft in den Tank hinein- oder herausströmen kann, ohne dass Schmutz ungehindert in das Hydrauliksystem gelangt.

Diese Filter werden oft unterschätzt, sind aber ein wichtiger Bestandteil eines sauberen Hydrauliksystems.

Was bedeutet Filterfeinheit?

Die Filterfeinheit wird meist in Mikrometern angegeben, zum Beispiel 10 µm, 25 µm oder 125 µm. Je kleiner der Wert, desto feinere Partikel kann der Filter zurückhalten.

Dabei gilt jedoch nicht automatisch: je feiner, desto besser. Die richtige Filterfeinheit hängt von der Position im System und von den Anforderungen der Komponenten ab.

Typische Orientierung:

• Saugfilter: eher grobe Filtration, damit die Ölversorgung der Pumpe nicht behindert wird.
• Rücklauffilter: mittlere bis feinere Filtration zur Reinigung des zurückströmenden Öls.
• Hochdruckfilter: feinere Filtration zum Schutz empfindlicher Komponenten.
• Belüftungsfilter: Schutz vor Schmutzeintrag über den Tank.

Warum ist der Volumenstrom so wichtig?

Ein Hydraulikfilter muss zum Volumenstrom der Anlage passen. Ist der Filter zu klein dimensioniert, entsteht ein zu hoher Druckverlust. Das kann die Funktion der Anlage beeinträchtigen oder zum Öffnen des Bypassventils führen.

Besonders bei kaltem Öl oder hoher Viskosität kann der tatsächliche Durchfluss deutlich sinken. Deshalb sollte ein Filter nicht nur nach Anschlussgröße, sondern immer nach den technischen Daten der Anlage ausgewählt werden.

Wichtige Auswahlkriterien sind:

• maximaler Volumenstrom,
• Betriebsdruck,
• Filterfeinheit,
• Ölviskosität,
• Betriebstemperatur,
• Anschlussgröße,
• Einbauposition,
• vorhandener Bauraum,
• Schmutzaufnahmekapazität,
• Vorgaben des Maschinen- oder Pumpenherstellers.

Welche Rolle spielt das Bypassventil?

Viele Hydraulikfilter besitzen ein Bypassventil. Es öffnet, wenn der Druckunterschied am Filterelement zu hoch wird. Das kann passieren, wenn das Filterelement verschmutzt ist oder das Hydrauliköl bei niedrigen Temperaturen sehr zähflüssig ist.

Das Bypassventil schützt den Filter und die Ölversorgung des Systems. Es ist jedoch keine Verbesserung der Filtration. Wenn der Bypass öffnet, kann ungefiltertes Öl weiterfließen. Deshalb sollte ein Filterelement rechtzeitig kontrolliert und ausgetauscht werden.

Wann muss ein Filterelement gewechselt werden?

Filterelemente sind Verschleißteile. Mit zunehmender Verschmutzung steigt der Strömungswiderstand. Wird der Wechsel zu lange hinausgezögert, kann der Filter seine Aufgabe nicht mehr zuverlässig erfüllen.

Ein Wechsel ist besonders wichtig, wenn:

• eine Verschmutzungsanzeige auslöst,
• der Druckverlust am Filter steigt,
• die Anlage langsamer oder unruhiger arbeitet,
• das Öl stark verschmutzt ist,
• nach Reparaturen oder Komponentenwechseln Rückstände im System sein können,
• Wartungsintervalle des Herstellers erreicht sind.

Regelmäßige Kontrolle und rechtzeitiger Austausch der Filterelemente verlängern die Lebensdauer der Hydraulikkomponenten und reduzieren das Risiko teurer Ausfälle.

Welcher Filter ist der richtige?

Die Antwort hängt davon ab, welche Aufgabe der Filter erfüllen soll.

Ein Saugfilter schützt die Pumpe vor groben Verunreinigungen auf der Ansaugseite. Er sollte ausreichend groß dimensioniert sein und keinen zu hohen Strömungswiderstand verursachen.

Ein Rücklauffilter reinigt das Öl, bevor es zurück in den Tank gelangt. Er ist in vielen Hydraulikanlagen die zentrale Filterstufe für den laufenden Betrieb.

Ein Tank-Rücklauffilter kombiniert Rücklauffiltration und Tankmontage in einer kompakten Bauform. Er eignet sich besonders für mobile und stationäre Anlagen mit direkter Tankrückführung.

Ein Hochdruckfilter schützt empfindliche Komponenten auf der Druckseite. Er wird dort eingesetzt, wo eine hohe Ölreinheit unter Betriebsdruck erforderlich ist.

Ein Einfüll- und Belüftungsfilter verhindert, dass Schmutz beim Befüllen oder über die Tankbelüftung in das System gelangt.

Fazit: Gute Filtration schützt die gesamte Hydraulikanlage

Ein Hydraulikfilter ist kein einfaches Zubehörteil, sondern ein entscheidender Bestandteil der Betriebssicherheit. Der richtige Filter schützt Pumpen, Ventile, Steuerblöcke, Motoren und Zylinder vor Verschleiß und Funktionsstörungen.

Wichtig ist, den Filtertyp passend zur Einbauposition und zur Aufgabe im System zu wählen. Saugfilter, Rücklauffilter, Hochdruckfilter sowie Einfüll- und Belüftungsfilter erfüllen jeweils unterschiedliche Funktionen. Erst das Zusammenspiel dieser Filter sorgt für eine zuverlässige Ölreinheit und eine lange Lebensdauer der Hydraulikanlage.
