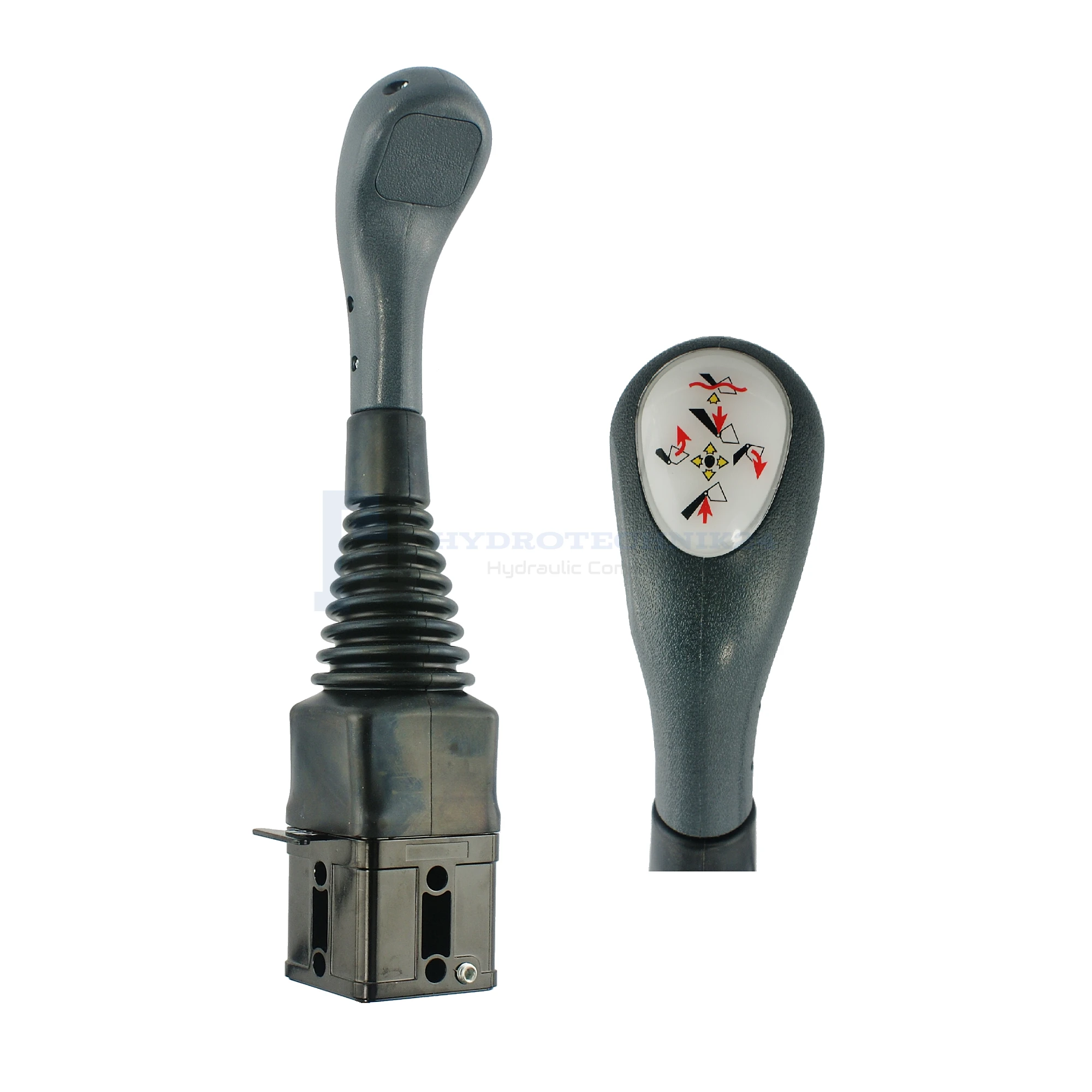

Mechanischer Joystick für 2 Bowdenzüge mit Kugelkopf 14 mm – Indemar 6020

Mechanischer Joystick ohne Knopf für 2 Bowdenzüge mit Kugelkopf 14 mm – Indemar 6020

Der mechanische Indemar Joystick 6020 dient zur Fernsteuerung eines Hydrauliksteuerventils über zwei Bowdenzüge. Durch die Bewegung des Joysticks können zwei Sektionen des Hydrauliksteuerventils mechanisch mit einem Bedienhebel gesteuert werden.

Das Modell 6020 ist in der Ausführung ohne Knopf ausgeführt und für zwei Bowdenzüge mit einem Kugelkopf-Durchmesser von 13–14 mm geeignet.

Anwendung

Der Joystick eignet sich für Hydrauliksysteme in landwirtschaftlichen Maschinen, Baumaschinen und Industriemaschinen. Er kann unter anderem in Frontladern, Ladern, Gabelstaplern und anderen hydraulisch gesteuerten Geräten eingesetzt werden.

Bei einem Frontlader können beispielsweise zwei grundlegende Funktionen gesteuert werden:

• Heben und Senken des Frontladerarms,
• Kippen der Schaufel oder eines anderen Anbaugeräts.

Der Joystick kann in Frontladersystemen sowie an Traktoren und anderen Maschinen eingesetzt werden, sofern ein geeignetes Hydrauliksteuerventil und passende Bowdenzüge verwendet werden.

Durch die mechanische Steuerung über Bowdenzüge kann das Hydrauliksteuerventil außerhalb der Fahrerkabine montiert werden. Dadurch kann die Anzahl der in der Kabine verlegten Hydraulikleitungen reduziert werden.

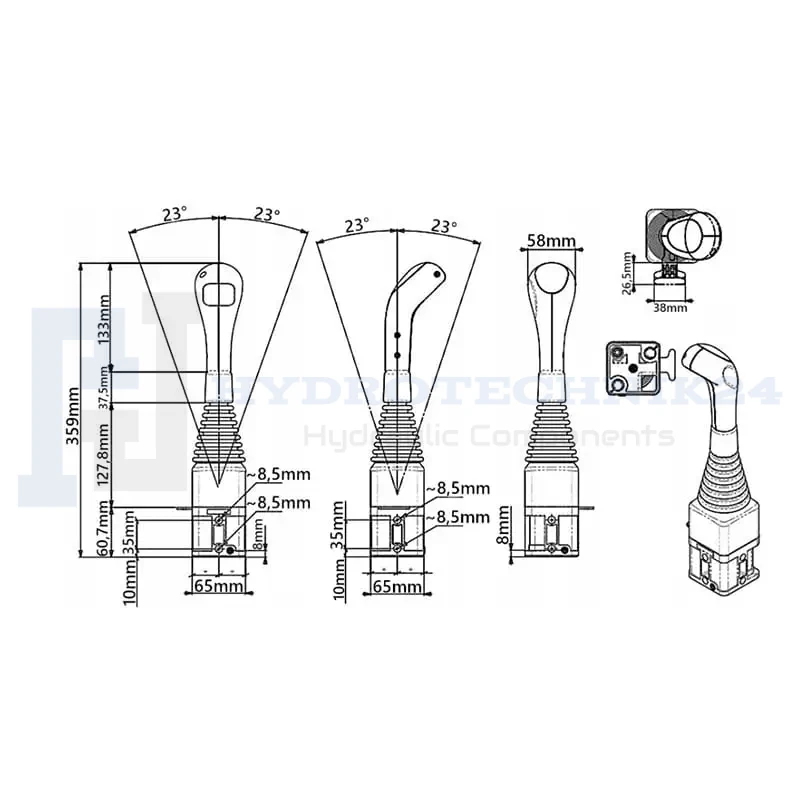

Technische Daten

• Ausführung: mechanischer Joystick ohne Knopf
• Anzahl der Bowdenzüge: 2
• Mechanisch gesteuerte Sektionen: 2
• Steuerungsart: mechanisch über Bowdenzüge
• Anschlussart der Bowdenzüge: Kugelkopf
• Kugelkopf-Durchmesser des passenden Bowdenzugs: 14 mm
