Mechanischer Heavy-Duty-Joystick mit 2 Knöpfen für 2 Bowdenzüge mit Gabelanschluss – Indemar 3369

Mechanischer Heavy-Duty-Joystick mit 2 Knöpfen für 2 Bowdenzüge mit Gabelanschluss – Indemar 3369

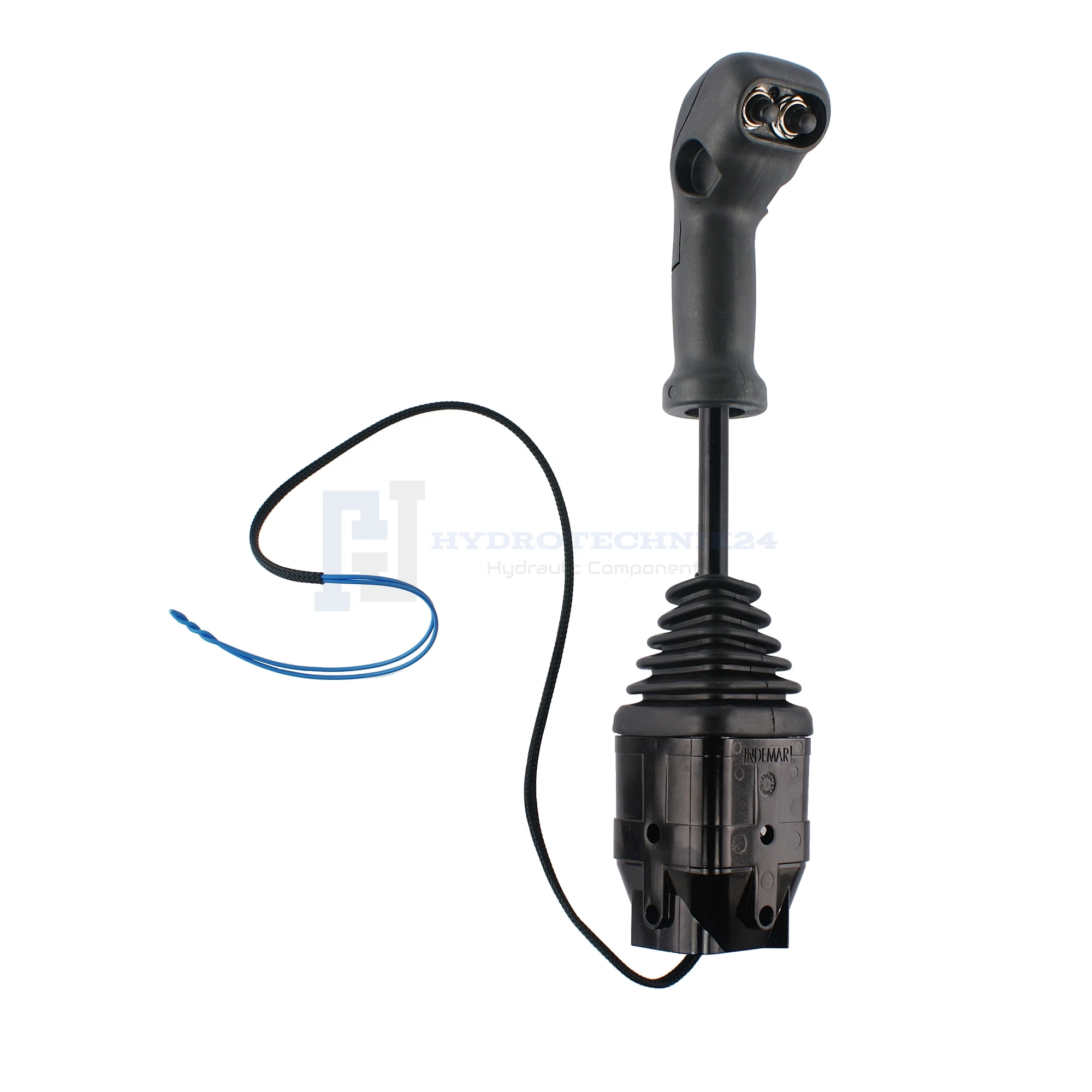

Der mechanische Indemar Joystick 3369 dient zur Fernsteuerung eines Hydrauliksteuerventils über zwei Bowdenzüge. Durch die Bewegung des Joysticks können zwei Sektionen des Hydrauliksteuerventils mechanisch gesteuert werden.

Das Modell 3369 ist als Heavy-Duty-Ausführung mit verstärkter Konstruktion für den regelmäßigen Einsatz unter anspruchsvollen Arbeitsbedingungen ausgeführt.

Im Griff befinden sich zwei elektrische Drucktaster. Diese können zur Steuerung zusätzlicher elektrischer Geräte oder Hydraulikfunktionen verwendet werden, beispielsweise von Magnetventilen. Zwei grundlegende Funktionen werden mechanisch über die Bowdenzüge gesteuert, während die Drucktaster zusätzliche elektrische Steuerungsmöglichkeiten bieten.

Der Joystick ist für zwei Bowdenzüge mit Gabelanschluss geeignet.

Anwendung

Der Joystick eignet sich für Hydrauliksysteme in landwirtschaftlichen Maschinen, Baumaschinen und Industriemaschinen. Er kann unter anderem in Frontladern, Ladern, Gabelstaplern und anderen hydraulisch gesteuerten Geräten eingesetzt werden.

Bei einem Frontlader kann der Joystick beispielsweise folgende Funktionen steuern:

• Heben und Senken des Frontladerarms,
• Kippen der Schaufel oder eines anderen Anbaugeräts,
• zusätzliche Funktionen des Anbaugeräts über die Drucktaster, beispielsweise Ballengreifer, Krokodilschaufel oder andere über Magnetventile betätigte Funktionen.

Der Joystick kann in Frontladersystemen sowie an Traktoren und anderen Maschinen eingesetzt werden, sofern ein geeignetes Hydrauliksteuerventil, kompatible Bowdenzüge und eine entsprechende elektrische Steuerung verwendet werden.

Durch die mechanische Steuerung über Bowdenzüge kann das Hydrauliksteuerventil außerhalb der Fahrerkabine montiert werden. Dadurch kann die Anzahl der in der Kabine verlegten Hydraulikleitungen reduziert werden.

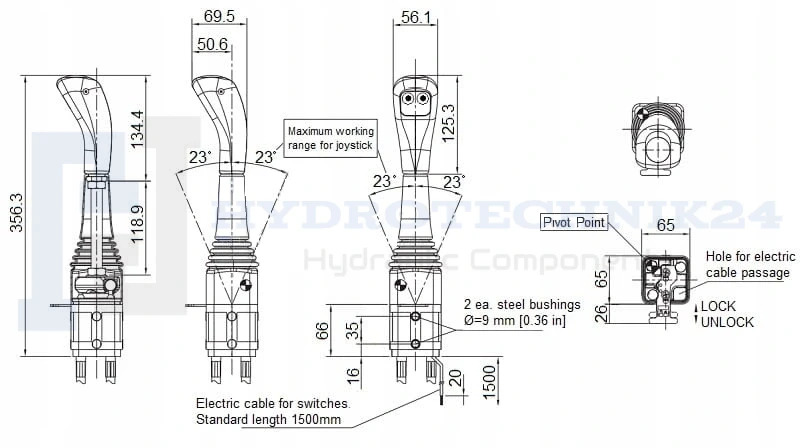

Technische Daten

• Ausführung: Heavy Duty
• Typ: mechanischer Joystick mit Drucktastern
• Anzahl der Bowdenzüge: 2
• Mechanisch gesteuerte Sektionen: 2
• Anzahl der Drucktaster: 2
• Steuerung zusätzlicher elektrischer Funktionen: ja
• Mechanische Steuerung: über Bowdenzüge
• Anschlussart der Bowdenzüge: Gabelanschluss
