Mechanischer Joystick mit 1 Knopf für 2 Bowdenzüge mit Kugelkopf 14 mm – Indemar 6019

Mechanischer Joystick mit 1 Drucktaster für 2 Bowdenzüge mit Kugelkopf 14 mm – Indemar 6019

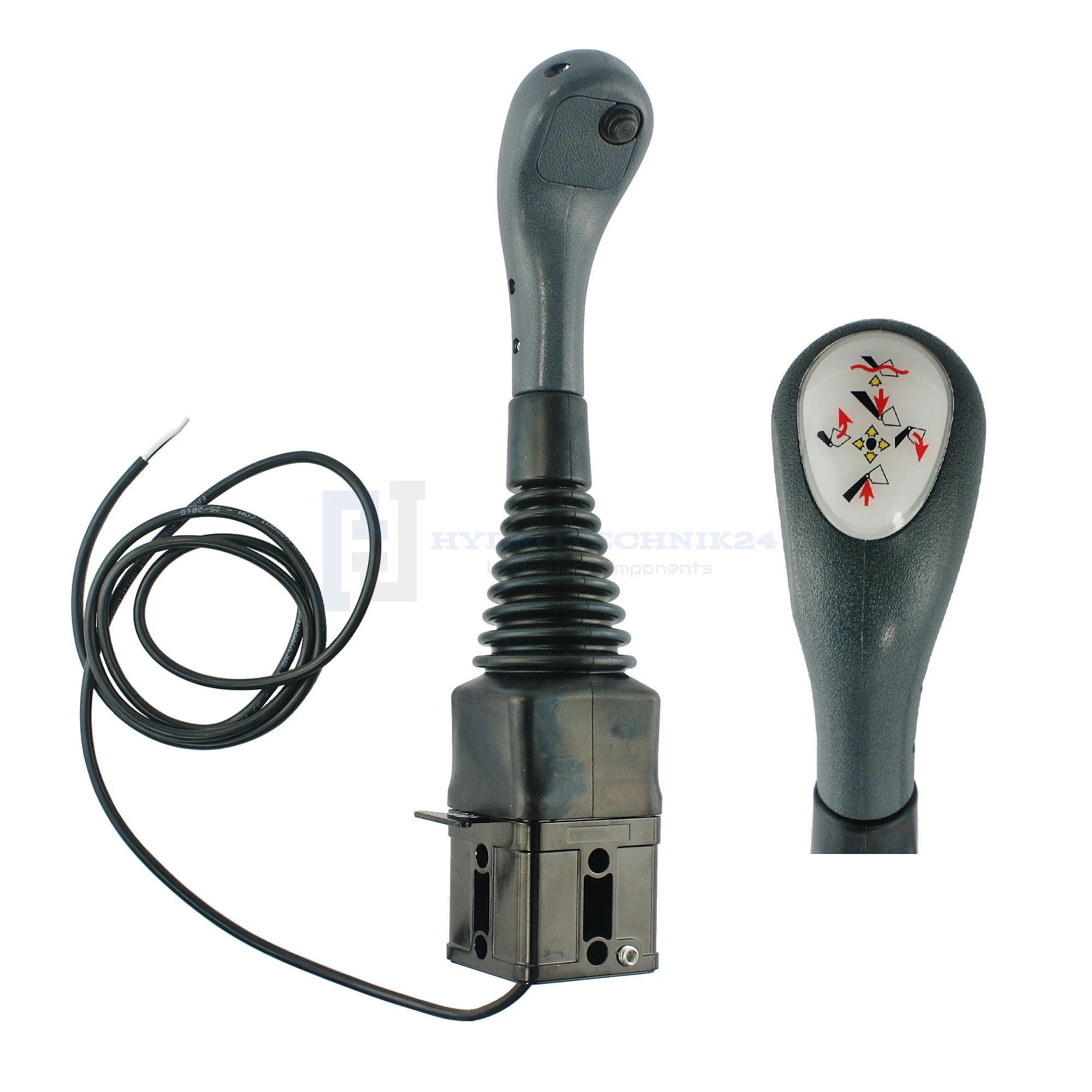

Der mechanische Indemar Joystick 6019 dient zur Fernsteuerung eines Hydrauliksteuerventils über zwei Bowdenzüge. Durch die Bewegung des Joysticks können zwei Sektionen des Hydrauliksteuerventils mechanisch gesteuert werden.

Im Griff befindet sich zusätzlich ein elektrischer Drucktaster, der zur Steuerung einer weiteren Funktion verwendet werden kann, beispielsweise eines Magnetventils für eine dritte Funktion. Dadurch lassen sich zwei grundlegende Hydraulikfunktionen sowie eine zusätzliche elektrische Funktion komfortabel mit einem Bedienhebel steuern.

Der Joystick ist für zwei Bowdenzüge mit einem Kugelkopf-Durchmesser von 13–14 mm ausgelegt.

Anwendung

Der Joystick eignet sich für Hydrauliksysteme in landwirtschaftlichen Maschinen, Baumaschinen und Industriemaschinen. Er kann unter anderem in Frontladern, Ladern, Gabelstaplern und anderen hydraulisch gesteuerten Geräten eingesetzt werden.

Bei einem Frontlader kann der Joystick beispielsweise folgende Funktionen steuern:

• Heben und Senken des Frontladerarms,
• Kippen der Schaufel oder eines anderen Anbaugeräts,
• eine zusätzliche Funktion des Anbaugeräts über den Drucktaster, z. B. einen Ballengreifer oder eine Krokodilschaufel bei Verwendung eines entsprechenden Magnetventils.

Der Joystick kann in Frontladersystemen sowie an Traktoren und anderen Maschinen mit entsprechendem Hydrauliksystem eingesetzt werden.

Durch die mechanische Steuerung über Bowdenzüge kann das Hydrauliksteuerventil außerhalb der Fahrerkabine montiert werden. Dadurch kann die Anzahl der in der Kabine verlegten Hydraulikleitungen reduziert werden.

Technische Daten

• Ausführung: mechanischer Joystick mit Drucktaster
• Anzahl der Bowdenzüge: 2
• Mechanisch gesteuerte Sektionen: 2
• Anzahl der Drucktaster: 1
• Zusätzliche elektrisch steuerbare Funktion: 1
• Mechanische Steuerung: über Bowdenzüge
• Anschlussart der Bowdenzüge: Kugelkopf
• Kugelkopf-Durchmesser des passenden Bowdenzugs: 14 mm
• Schalterfunktion: ON-ON
• Elektrische Belastbarkeit des Tasters: 4 A / 30 V DC
