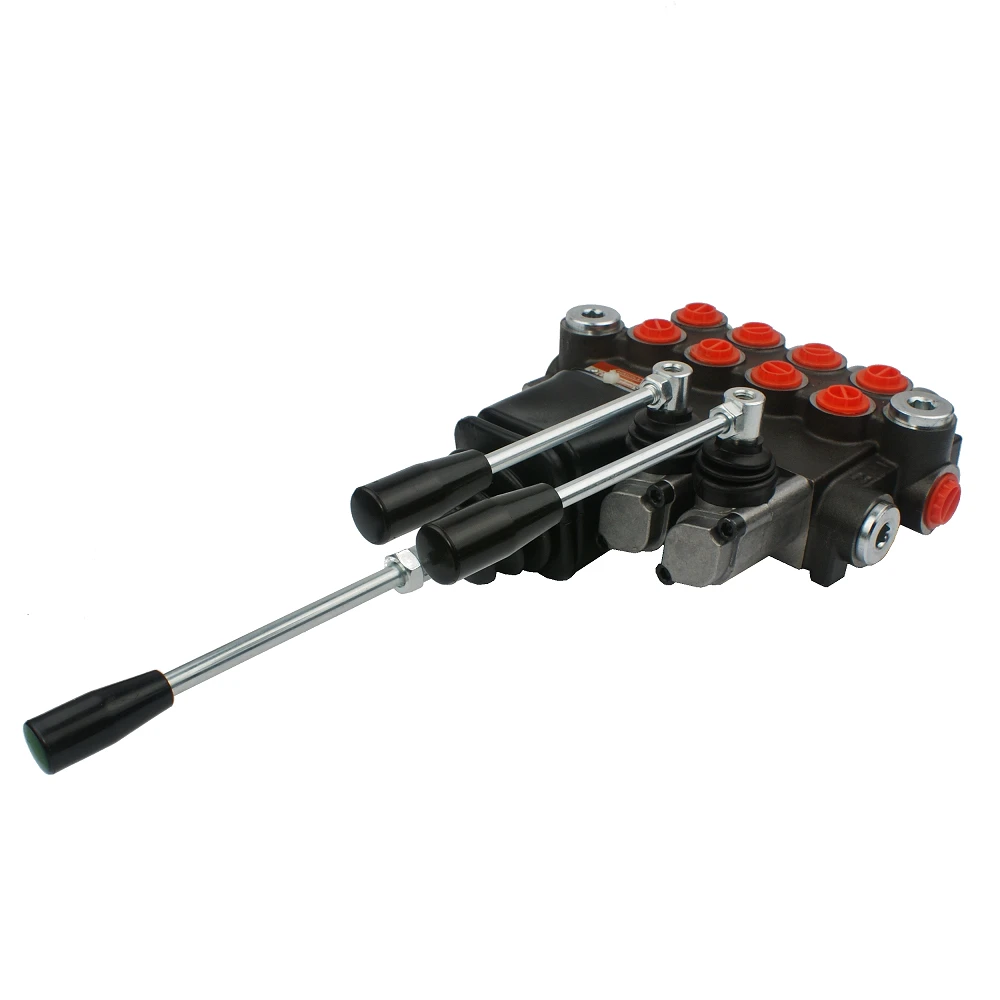

Handsteuerventil 40L 4-fach doppeltwirkend mit Kreuzhebel

Anwendung:

Das Handsteuerventil ist an verschiedene Maschinentypen angepasst wie: Landmaschinen, Traktoren, Spritzen, HDS-Lader, Baumaschinen, Lader, Bagger, Kehrmaschinen, Industriemaschinen und andere hydraulisch gesteuerte Geräte.

Technische Daten:

Empfohlener Öldurchfluss im System: 0 - 40 l/min.
Steuerungsbeispiel: Hydraulikzylinder doppeltwirkend
Möglichkeit der seriellen Anbindung an das bestehende System (Druckhülse erforderlich).

Steuerung:

Joystick (1 - 2 - 0 - 3 - 4), mit Federrückstellung, d.h. er kehrt von selbst in die Vertikale zurück:
Nullstellung 0 (Joystick senkrecht gestellt), die Kolbenstangen beider Hydraulikzylinder stehen - das Öl geht zum Überlauf.
Arbeitsstellung 1 (Joystickhebel schräg nach vorne gestellt), die Kolbenstange des ersten Hydraulikzylinder fährt aus.
Arbeitsstellung 2 (Joystickhebel schräg nach hinten stellen), die Kolbenstange des ersten Hydraulikzylinder fährt ein.
Arbeitsstellung 3 (Joystickhebel schräg nach links gestellt), die Kolbenstange des zweiten Hydraulikzylinder fährt aus.
Arbeitsstellung 4 (Joystickhebel schräg nach rechts gestellt), die Kolbenstange des zweiten Hydraulikzylinder fährt ein.
Dreistellungshebel (1 - 0 - 2), mit Federrückstellung, d.h. er kehrt von selbst in die senkrechte Position zurück:
Neutrale 0-Stellung (Hebel in senkrechter Stellung), die Kolbenstange des Hydraulikzylinder steht - das Öl geht zum Überlauf.
Arbeitsstellung 1 (Hebel schräg nach vorne gestellt), die Kolbenstange des Hydraulikzylinder fährt aus.
Arbeitsstellung 2 (Hebel schräg nach hinten stellen), die Kolbenstange des Hydraulikzylinder fährt ein.

Druckbereich:

Maximaler Druck auf die Versorgung: 250Bar
Maximaler Druck am Rücklauf: 50Bar
Maximaler Druck auf den Abschnitten: 300Bar
Druckbegrenzungsventil (DBV) ist werkseitig auf 175 Bar eingestellt

Empfohlener Öltemperaturbereich:

Zulässige Umgebungstemperatur: -40 C bis +60 C
Zulässige Öltemperatur: -15 C bis +80 C

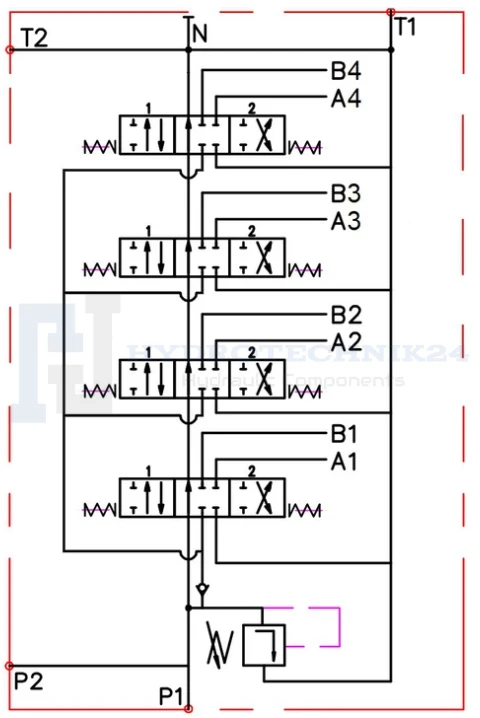

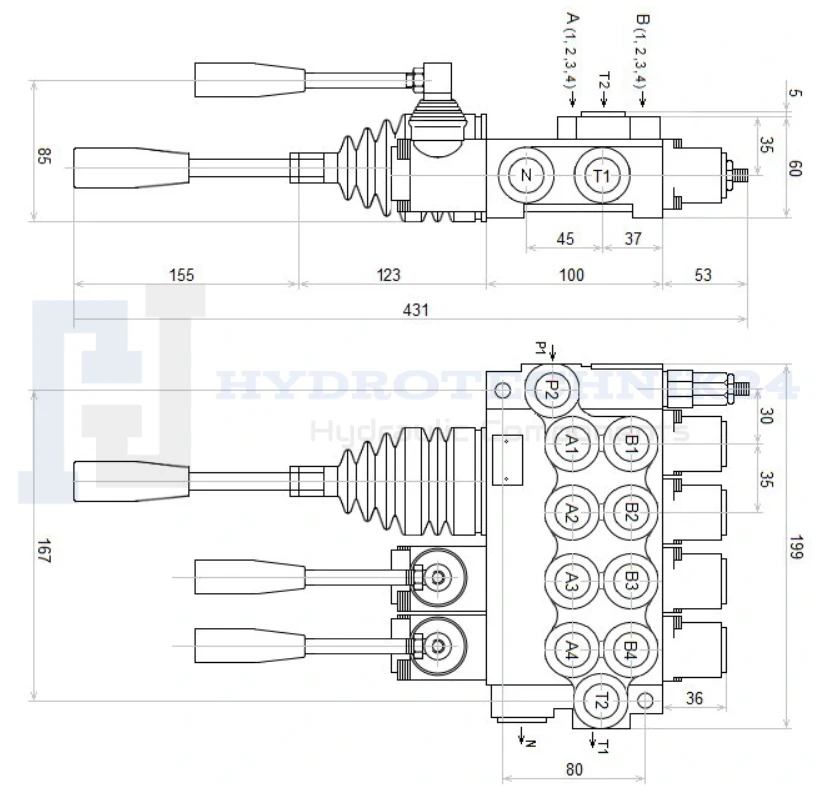

Verbindung:

Anschlussgewinde P (Hydraulikpumpe): 1/2" Innengewinde
Anschlussgewinde T (Rücklauf/Öltank): 1/2" Innengewinde
Anschlussgewinde A und B (Hydraulikzylinder): 3/8" Innengewinde
Anschlussgewinde N (Druckweiterführung): 1/2" Innengewinde
