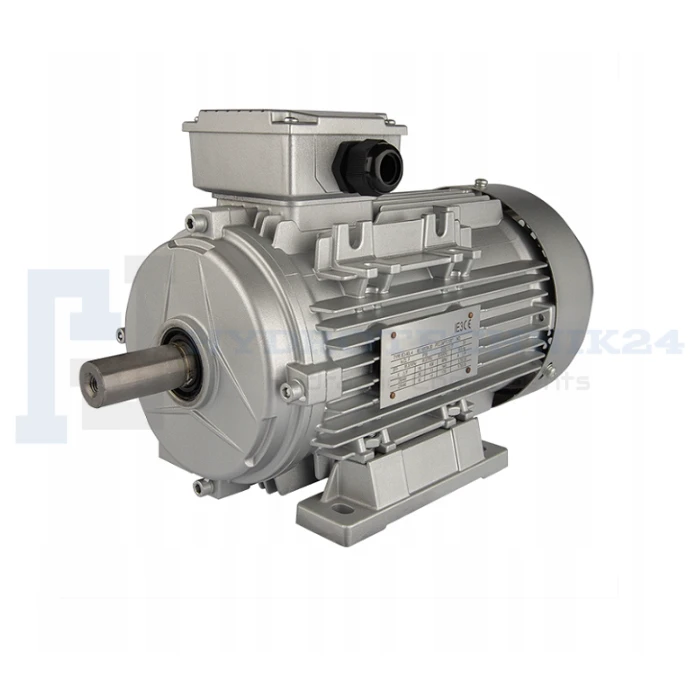

Elektromotor 3-Phasen IE3 2,2kW B3 400V 1450U/min welle-28mm

Anwendung:

Die AHC3-Serie von Elektromotoren sind käfigläufer Asynchronmotoren mit IE3-Wirkungsgrad und einer Statorwicklung aus Kupfer, die einen niedrigen Stromverbrauch und eine sehr hohe Arbeitsleistung bieten. Dreiphasen-Elektromotor, der in der Landwirtschaft, im Bauwesen und in der Industrie eingesetzt wird. Ausgelegt für den Dauerbetrieb in beiden Drehrichtungen. Geeignet für den Einsatz in Hydrauliksystemen, meist als Antrieb für Hydraulikpumpen. In mechanischen Systemen wird er zur Erzeugung der Drehbewegung anderer Arbeitselemente verwendet. Es besteht die Möglichkeit, an den Motoren eine Kühlung oder eine Handbremse zu montieren.

Technische Daten:

• Typ: AHC3 100 L2-4
• Leistung (kW): 2,2
• Leistung (PS): 3
• Spannung (V): 400
• Anlaufstromfaktor: 7,5
• Geräuschpegel (dB): 64
• Drehzahl der Welle (U/min): 1450
• Drehrichtung: rechts oder links

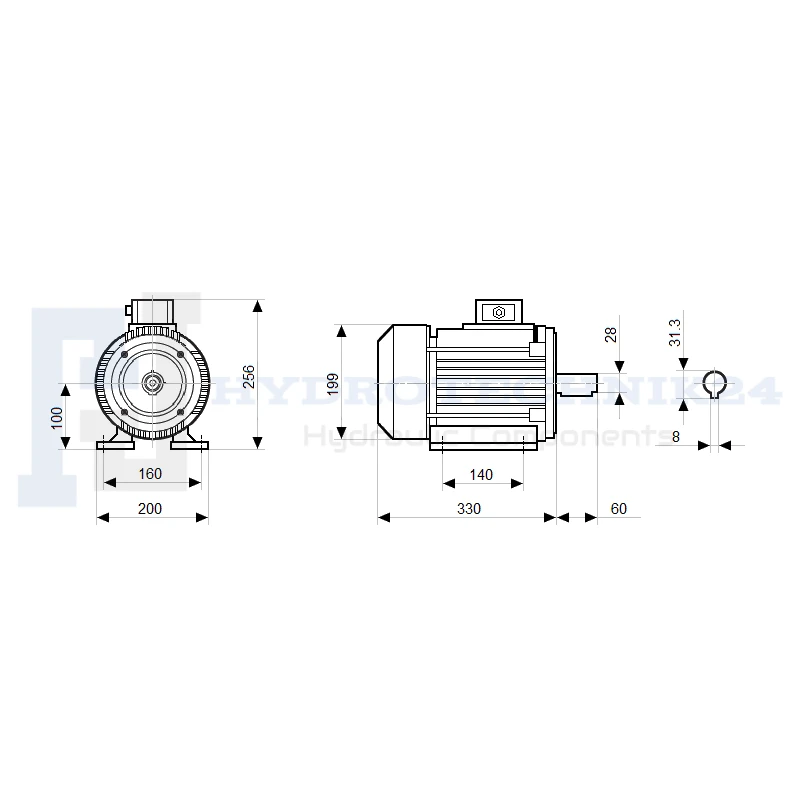

• Durchmesser der Antriebswelle (mm): 28
• Keil auf der Welle: ja (8 mm)
• Abdichtung: beidseitig IP55
• Flansch zur Befestigung des Pumpenträgern: nein
• Befestigungsfüße: ja
• Gewicht (kg): 26
• Gehäuse: Aluminium
• Wicklung: Kupfer
• Maximale Umgebungstemperatur: 40°C
• Betriebsfrequenz: 50Hz
• Maximale Motortemperatur: 100°C

Elektrischer Anschluss:

• Die Motoren müssen an das Netz angeschlossen werden, wobei ein Überlastschutz verwendet werden muss. Die Schutzvorrichtungen müssen den Parametern des Motors entsprechen.

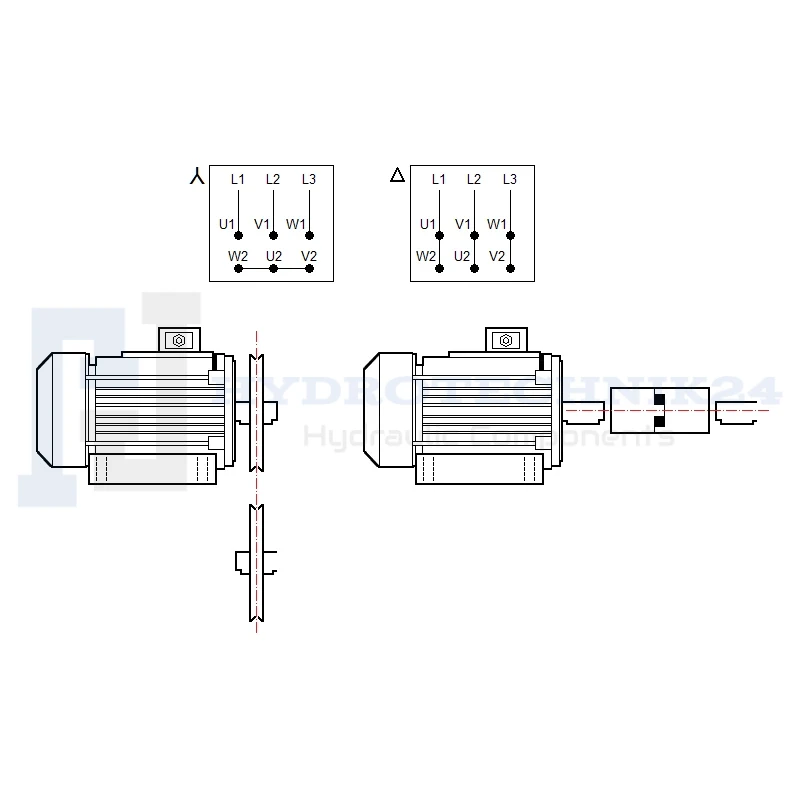

• Motoren bis 3 kW: 230 V Anschluss gemäß Schaltplan △, 400 V Anschluss gemäß Schaltplan Y.
• Motoren ab 4 kW: 400 V Anschluss gemäß Schaltplan △, 690 V Anschluss gemäß Schaltplan Y.
• Im Anschlusskasten befinden sich 6 Anschlüsse. Schließen Sie den Motor gemäß dem unter der Abdeckung des Anschlusskastens befindlichen Schaltplan Y oder △ an.
