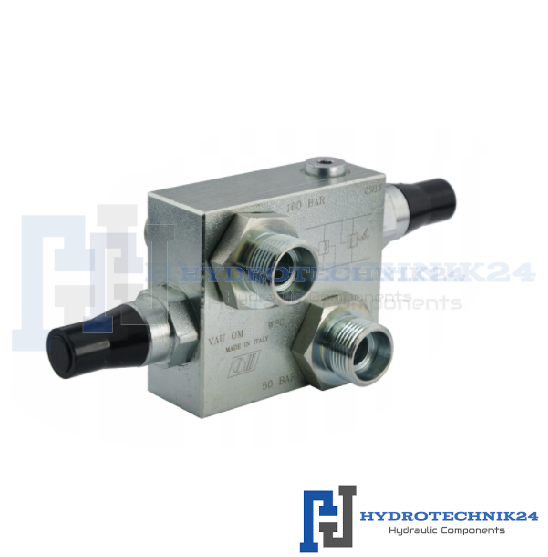

Schockventil doppelwirkend VAU OM für Ölmotoren BMR, SMR, OMP, BMP Innengewinde: 1/2" Durchfluß: 60L/min Max. Betriebsdruck: 50-200bar
Beschreibung
Anwendung:
Es wird häufig in hydraulischen Systemen in Landwirtschaft, Gartenbau, Forstwirtschaft, Bauwesen und allgemein in der Industrie eingesetzt.

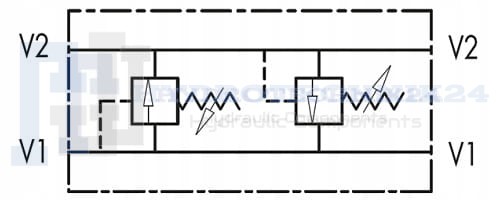

Funktionsprinzip:
- Das Überströmventil (Sicherheitsventil) wird verwendet, um den maximalen Druck an zwei Empfängereingängen zu begrenzen. Es ist ein idealer Schutz gegen plötzliche Druckstöße und ermöglicht das Einstellen unterschiedlicher Drücke an zwei Eingängen des Hydrauliksystems
- Entwickelt zum sanften Bremsen von Hydraulikmotoren. Ein sehr beliebtes Ventil in Wicklern, Bohrgeräten, Schnecken und anderen.
Verbindung:
- Verbinden Sie eine Seite von V1 und V2 mit den Druckleitungen, z.B. in einem Hydraulikblock. Analoge Ausgänge auf der anderen Seite V1 und V2 zu den Empfängeranschlüssen, z.B. einem Hydromotor.
Integration:
- Angebote im Set mit zwei Schrauben zum Verschrauben des Ventils mit dem Hydraulikmotor. Direkt am Hydraulikmotor montiert, passt es auf die BMR-, SMR-, OMP-, BMP-Motoren

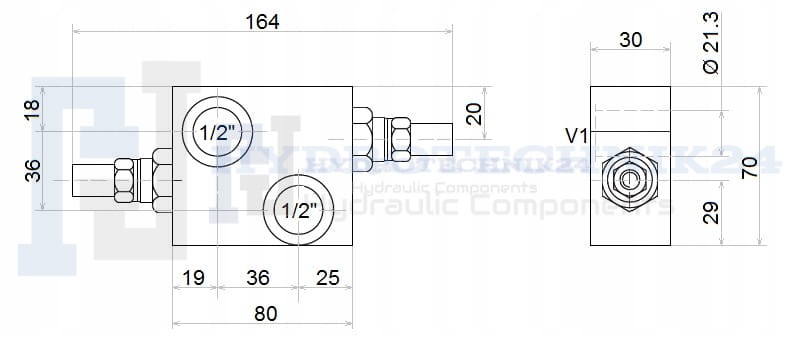

Technische Daten:
- Maximaler Durchfluss: 60 l / min
- Anzahl der Hydrauliklöcher im Körper: 4
- Schraubengewinde motorseitig: 1/2'' [BSP]
- Schraubengewinde auf der Hydraulikleitungsseite: M22x1,5
- Gehäusematerial: verzinkter Stahl
- Maximal zulässiger Druck: 200 bar
- Überströmventil Werkseinstellung: 130bar
- Regelbereich Überströmventile: 50 - 200bar
- Einstellung des Überströmventils: 45 bar (pro volle Umdrehung)
- Gewicht: 1.150 kg
Temperaturbereich und Öltyp:
- Zulässige Umgebungstemperatur: -40 C bis +60 C
- Zulässige Öltemperatur: -15 C bis +80 C
- Öltyp: Hydrauliköl auf Mineralölbasis
