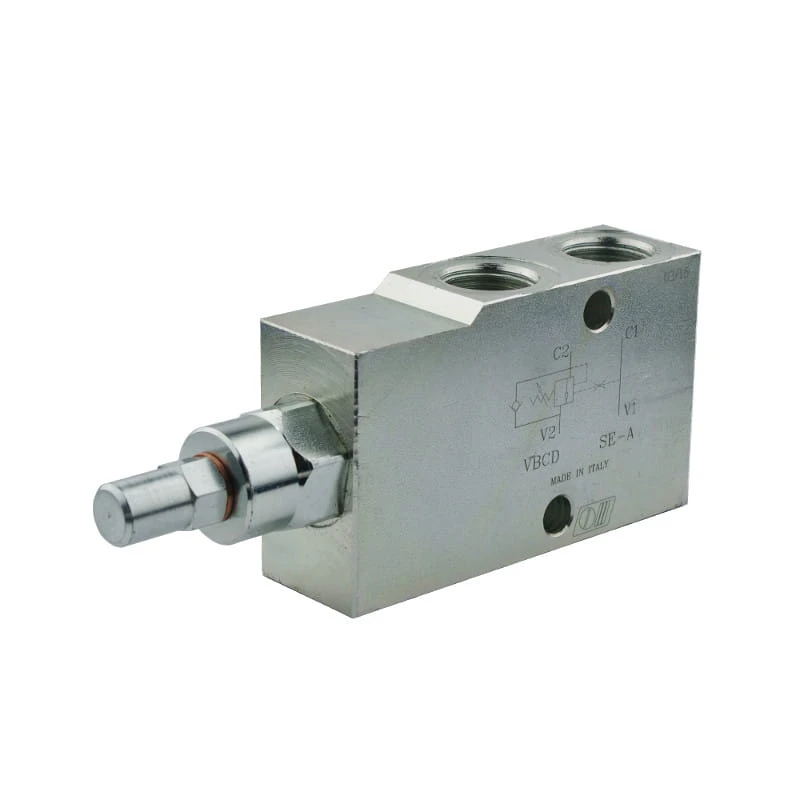

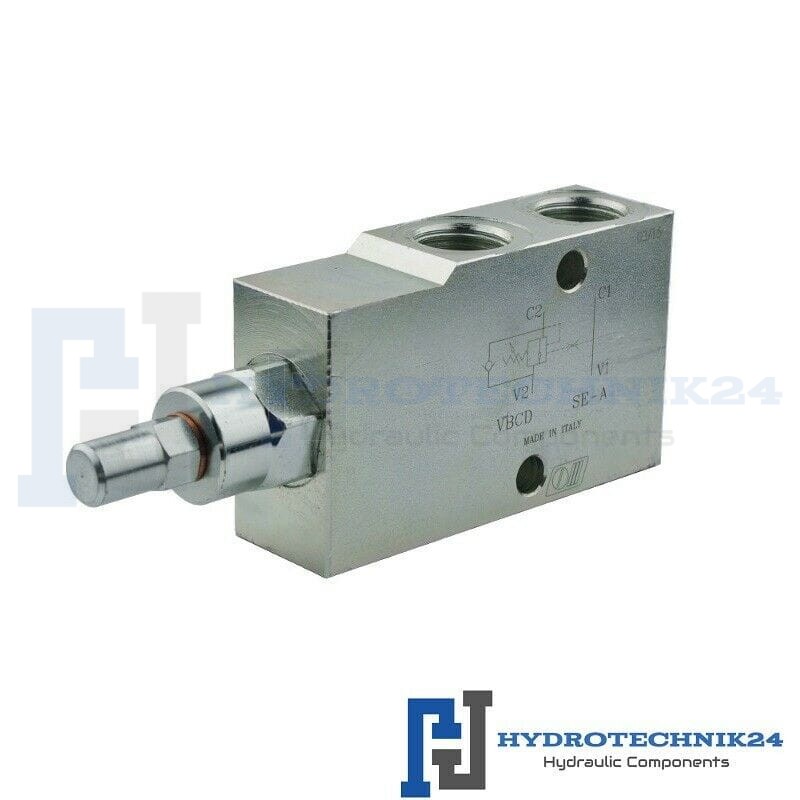

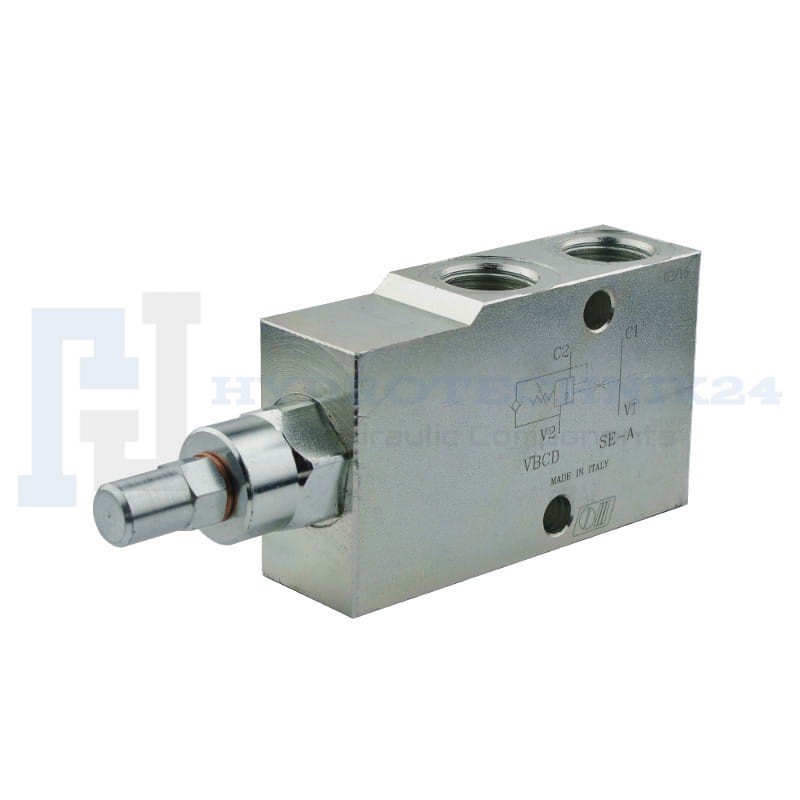

Hydraulik Ventil Einzel overcentre VBCD SE-A Innengewinde: 3/8" Durchfluß: 40L/min Max. Betriebsdruck: 350bar

Verfügbarkeit: auf Lager
Zustellung innerhalb von: 4 Werktage
Bruttopreis: 49,99 € 49.99
Nettopreis: 42,01 €
quantity Stk.

product unavailable

zur Wunschliste hinzufügen
Anbieter: Oleodinamica Italia
Produkt-Code/SKU: 41.35.18.010

Beschreibung

Anwendung:

Es wird häufig in hydraulischen Systemen in Landwirtschaft, Gartenbau, Forstwirtschaft, Bauwesen und allgemein in der Industrie eingesetzt.

Funktionsprinzip:

  • Das „Overcenter“-Ventil ist eine Art Kombination eines typischen Zylinderschlosses (VBPSE) mit einem Überströmventil (VMP). Es wird verwendet, um die Bewegung der Kolbenstange des Stellantriebs in eine Richtung zu blockieren. Die Bewegung des Aktors in die entgegengesetzte Richtung ist nicht gesichert. Es sorgt für eine Stabilisierung der Kolbenstangenposition, wenn wir den Verteiler nicht ansteuern und große Kräfte auf den Aktuator wirken.
  • Die Ventilsperre funktioniert nicht mehr, wenn wir mit der Ansteuerung des Hydraulikverteilers beginnen oder wenn die auf den Antrieb wirkenden Kräfte zu groß sind und damit der am Ventil eingestellte Druck überschritten wird.
  • Das Ventil kann als Bremse und Drehsperre für den Hydromotor verwendet werden. Wenn wir aufhören, den Motor zu steuern, verlangsamt das Ventil den Motor allmählich, ohne den Motor und den Verteiler zu beschädigen, und verhindert dann, dass er sich frei dreht. Das Ventil kann nur eine Drehrichtung bremsen und sichern.

Verbindung:

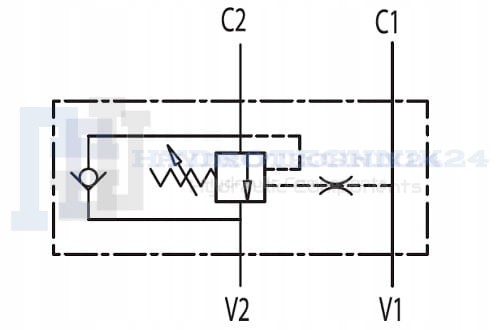

  • V1 und V2 an die Versorgungsleitungen anschließen, z.B. an den Abschnitt im Hydraulikblock. Verbinden Sie C1 und C2 mit einem Empfänger, z.B. einem doppeltwirkenden Zylinder.
  • Der Fluss von V2 nach C2 wird vollständig gesperrt, wenn V1 und V2 drucklos sind. Der Durchfluss von V2 nach C2 öffnet, wenn Druck an entweder V1 oder V2 angelegt wird.

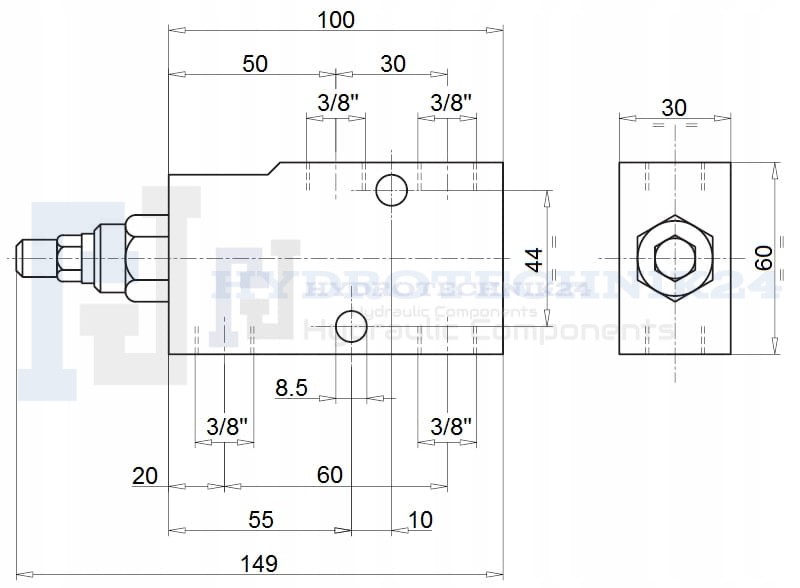

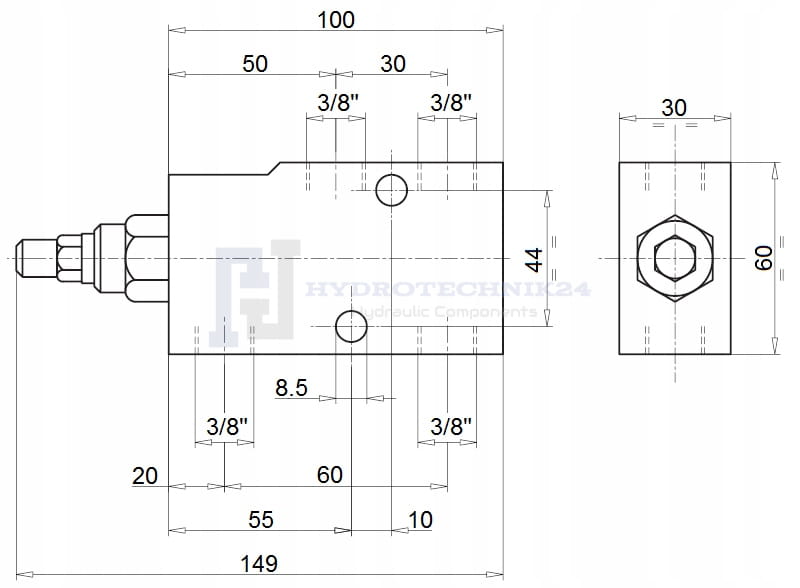

Technische Daten:

  • Maximaler Durchfluss: 40 l/min
  • Anzahl Hydraulikbohrungen im Körper: 4
  • Innengewinde im Körper: 3/8 '' [BSP]
  • Gehäusematerial: Stahl verzinkt
  • Maximal zulässiger Druck: 350 bar
  • Standardeinstellung Überströmventil: 320 bar
  • Gewicht: 1.256 kg

Temperaturbereich und Öltyp:

  • Zulässige Umgebungstemperatur: -40 C bis +60 C
  • Zulässige Öltemperatur: -15 C bis +80 C
  • Ölsorte: Hydrauliköl auf Mineralölbasis
