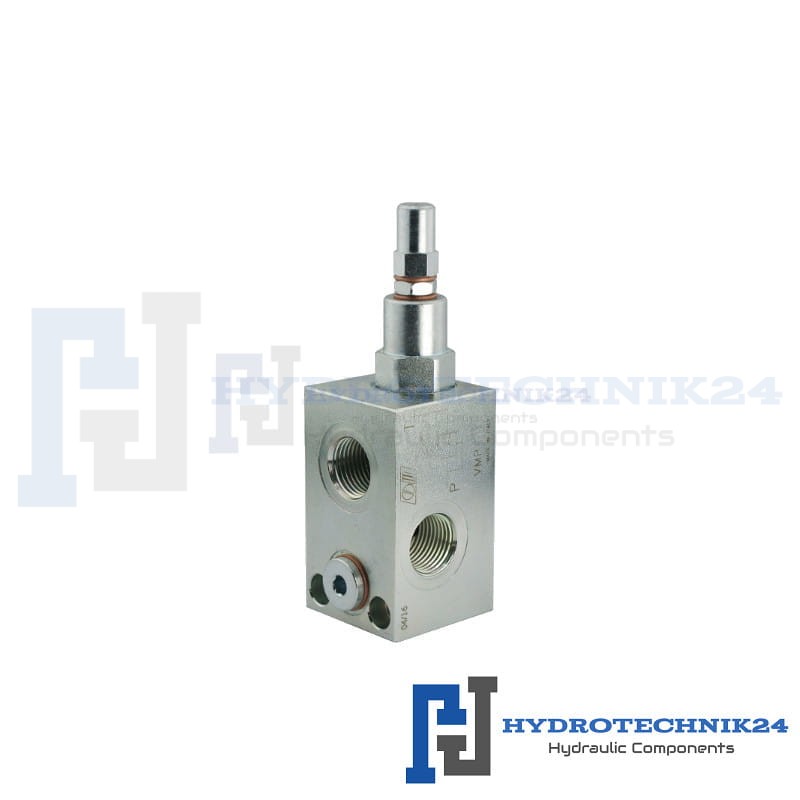

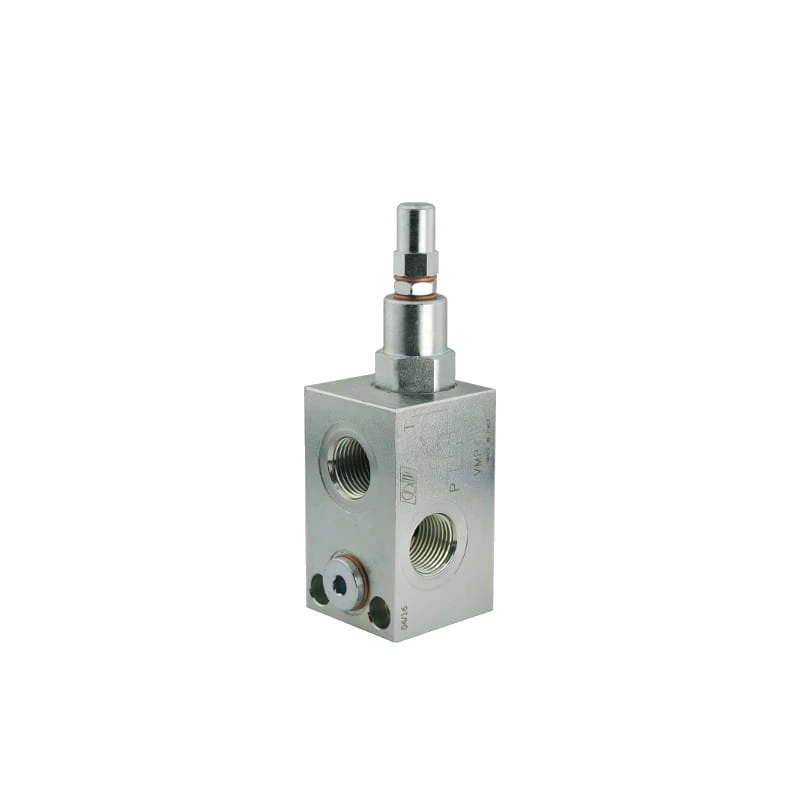

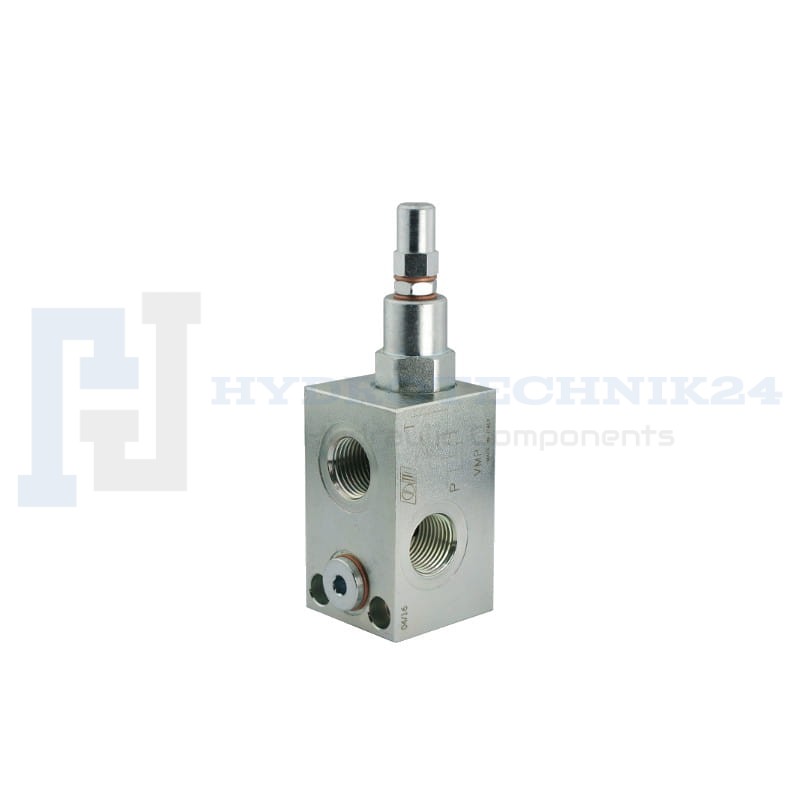

Hydraulik Druckbegrenzungsventil VMP Innengewinde: 1/2" Durchfluß: 70L/min Betriebsdruck: 80-300bar
Beschreibung
Anwendung:
Es wird häufig in hydraulischen Systemen in Landwirtschaft, Gartenbau, Forstwirtschaft, Bauwesen und allgemein in der Industrie eingesetzt.
Funktionsprinzip:
- Druckbegrenzungsventil dient zur Stabilisierung und Begrenzung des maximalen Drucks im gesamten Hydrauliksystem oder dessen spezifischem Teil. Es erfüllt eine typische Sicherheitsfunktion bei unvorhersehbarer Überlastung des Hydrauliksystems. Das Ventil wird über einen Drehknopf verstellt, die Einstellungen können mit einer Kontermutter gesichert werden.
Verbindung:

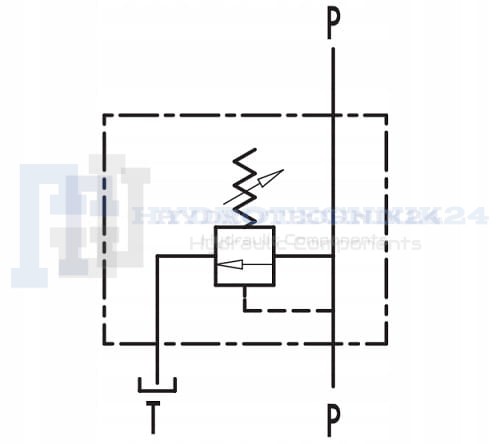

- Verbinden Sie beide P-Anschlüsse mit der Hydraulikleitung, die druckgeregelt werden soll. T an die Rücklaufleitung (Überlauf) zum Öltank anschließen. Er verfügt über einen zusätzlichen Anschluss zum Anschluss eines Manometers.
Technische Daten:
- Maximaler Durchfluss: 70l/min
- Anzahl der Hydraulikbohrungen im Gehäuse: 3 (+ Ausgang für ein Manometer)

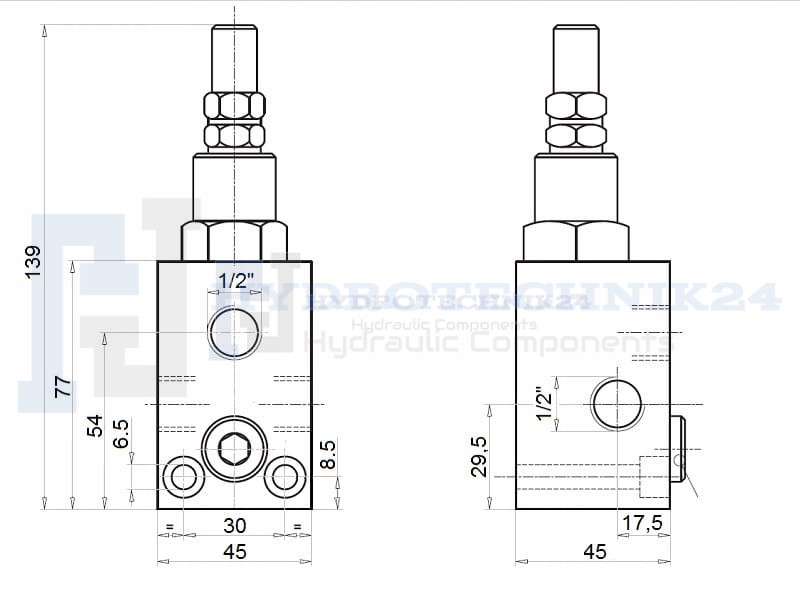

- Innengewinde im Gehäuse: 1/2" [BSP]
- Gewinde des Manometeranschlusses: 1/4" [BSP ]
- Gehäusematerial: Stahl verzinkt
- Zulässiger Maximaldruck: 300bar
- Überströmventil Werkseinstellung: 150bar
- Überströmventilverstellung: 45bar (pro volle Umdrehung)
- Gewicht: 1.058 kg
Temperaturbereich und Öltyp:
- Zulässige Umgebungstemperatur: -40 C bis +60 C
- Zulässige Öltemperatur: -15 C bis +80 C
- Ölsorte: Hydrauliköl auf Mineralölbasis
