Hydraulik Doppel-Druckbegrenzungsventil VMPD Innengewinde: 1/2" Durchfluß: 70L/min Betriebsdruck: 50-250bar

Anwendung:

Es wird häufig in hydraulischen Systemen in Landwirtschaft, Gartenbau, Forstwirtschaft, Bauwesen und allgemein in der Industrie eingesetzt.

Funktionsprinzip:

• Das Überströmventil (Sicherheitsventil) dient zur Stabilisierung und Begrenzung des maximalen Drucks im gesamten Hydrauliksystem oder dessen spezifischem Teil. Es erfüllt eine typische Sicherheitsfunktion bei unvorhersehbarer Überlastung des Hydrauliksystems. Das Ventil wird über einen Drehknopf verstellt, die Einstellungen können mit einer Kontermutter gesichert werden.
• Mit einem Doppelventil können Sie den maximalen Druck auf zwei unabhängigen Hydraulikleitungen steuern. Beide Leitungen haben nur eine gemeinsame Rücklaufleitung (Überlauf).

Verbindung:

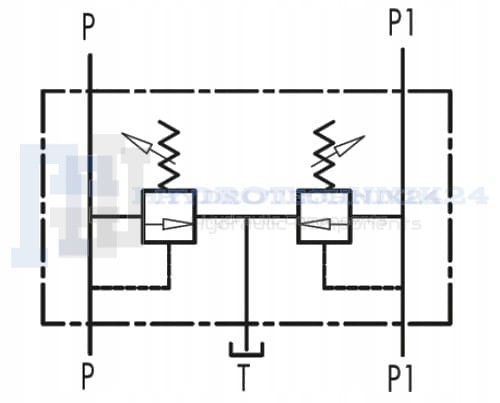

• Verbinden Sie beide P-Anschlüsse mit der ersten Hydraulikleitung und beide P1-Anschlüsse mit der zweiten Hydraulikleitung, auf der der Druck geregelt werden soll. T an die Rücklaufleitung (Überlauf) zum Öltank anschließen.

Technische Daten:

• Max. Durchfluss: 70 l/min
• Anzahl Hydraulikbohrungen im Gehäuse: 5

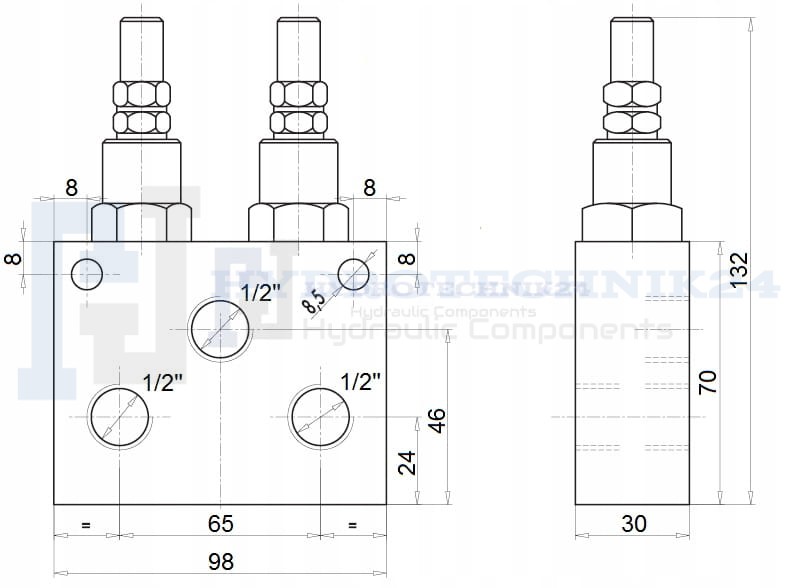

• Innengewinde im Gehäuse: 1/2'' [BSP] Gehäusematerial: verzinkter Stahl
• Max. zulässiger Druck: 250bar
• Überströmventil Werkseinstellung: 130bar
• Überströmventileinstellung: 45bar (pro volle Umdrehung)
• Gewicht: 1.060 kg

Temperaturbereich und Öltyp:

• Zulässige Umgebungstemperatur: -40 C bis +60 C
• Zulässige Öltemperatur: -15 C bis +80 C
• Ölsorte: Hydrauliköl auf Mineralölbasis
