Druckfolgeschaltventil VS2C Innengewinde: 1/2" Max. Durchfluß: 70L/min Max. Betriebsdruck: 180bar

Anwendung:

Das Ventil kann verwendet werden, um den Betrieb von zwei Hydraulikzylindern zu steuern, die aus einer Quelle gespeist werden, z.B. einem Abschnitt in einem Verteiler. Das Ventil hilft, die Betriebsreihenfolge dieser Antriebe unabhängig von ihrer Größe und Last zu bestimmen. Der zweite Aktuator beginnt erst auszufahren, wenn der erste vollständig ausgefahren ist oder wenn der erste beim Ausfahren auf Widerstand stößt, der ansteigt und den eingestellten Druck überschreitet.

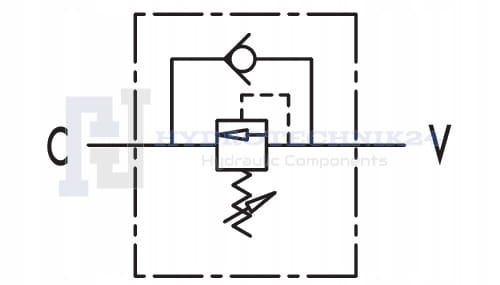

Funktionsprinzip:

• Das Ventil steuert die Richtung des Ölflusses zwischen zwei unabhängigen Hydraulikleitungen. Das Ventil leitet den Durchfluss in die erste Leitung, bis der eingestellte Druck überschritten wird. Nach Überschreiten des Drucks schaltet das Ventil den Strom auf die zweite Leitung um.

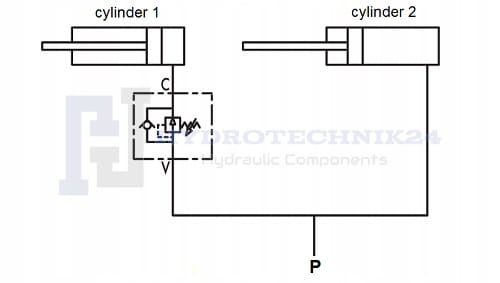

Verbindung:

• Verbinden Sie V mit der Stromleitung für die erste Last. Verbinden Sie C mit dem Empfänger, der als Zweiter mit der Arbeit beginnen soll.

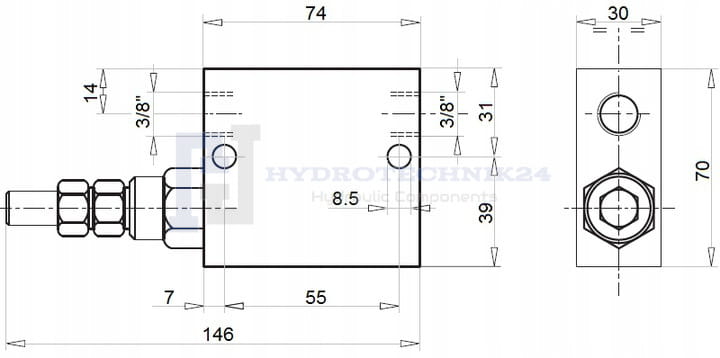

Technische Daten:

• Maximaler Durchfluss: 70 l / min
• Anzahl Hydraulikbohrungen im Gehäuse: 2
• Außengewinde im Gehäuse: 1/2" [BSP]
• Gehäusematerial: verzinkter Stahl
• Gewicht: 1.172 kg

Druckbereich:

• Druckregelbereich am Ventil: 10-180bar Werkseinstellung des Ventils: 90bar Ventileinstellung: 30bar pro volle Umdrehung

Temperaturbereich und Öltyp:

• Zulässige Umgebungstemperatur: -40 C bis +60 C
• Zulässige Öltemperatur: -15 C bis +80 C
• Ölsorte: Hydrauliköl auf Mineralölbasis
