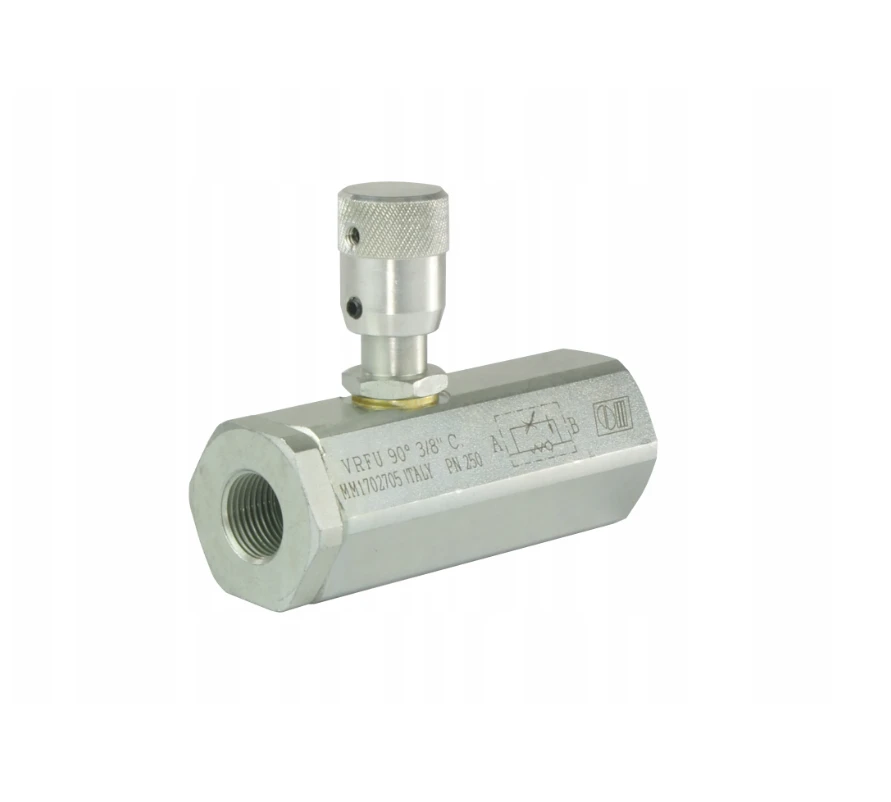

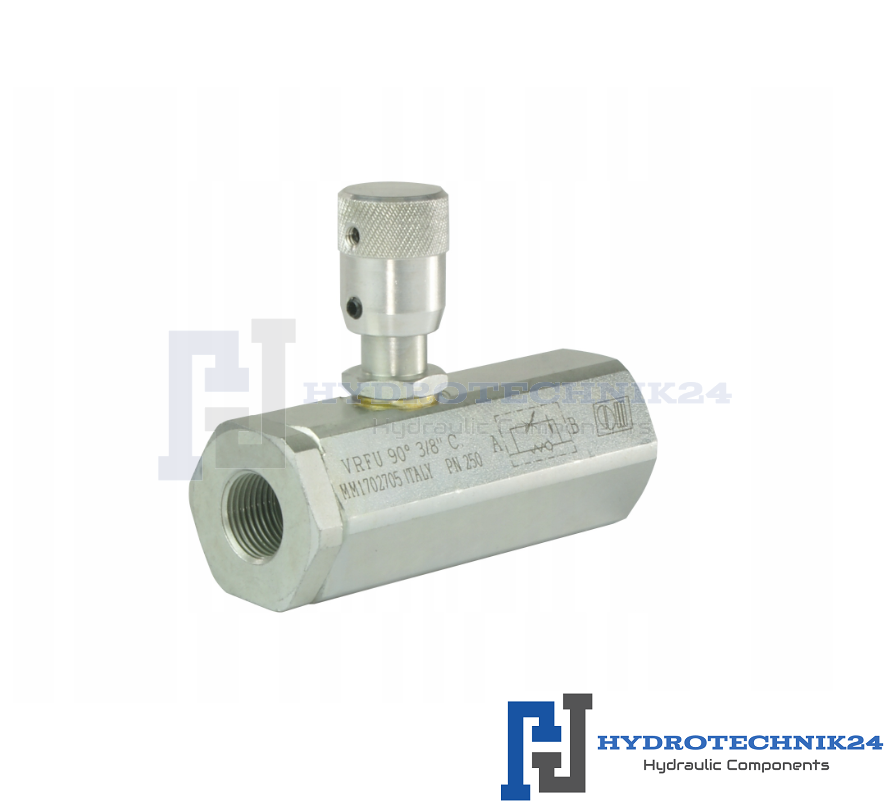

Drosselventil-VRFU 90C: 3/8"Durchfluss: 17 l/min, max. Druck: 250 bar
Beschreibung
-
Anwendung:
Es wird häufig in Hydrauliksystemen in der Landwirtschaft, im Gartenbau, in der Forstwirtschaft, im Bauwesen und in der allgemein Industrie eingesetzt.
-
Funktionsprinzip:
Es dient hauptsächlich zur Regulierung der Betriebsgeschwindigkeit von Hydraulikzylindern. Damit können Sie den Betrieb des Stellantriebs in eine Richtung regulieren, z.B. die Ausfahrgeschwindigkeit.
Wenn es erforderlich ist, den Betrieb eines doppeltwirkenden Zylinders in beide Richtungen zu regeln, müssen zwei solcher Ventile an beiden zum Zylinder führenden Hydraulikleitungen verwendet werden.
Das interne Kompensationssystem ermöglicht dem Zylinder, auch bei wechselnden Lasten mit konstanter Geschwindigkeit zu arbeiten.
Das Drosselventil regelt (drosselt) den Durchfluss in eine Richtung, während der Durchfluss in der anderen frei ist. Der Durchfluss wird über einen Drehknopf reguliert, die Einstellungen können mit einer Konterschraube gesichert werden.
-
Verbindung:
Der Durchfluss von A nach B ist geregelt, von B nach A ist er immer frei.
- Technische Daten:
Maximaler Durchfluss von A nach B: 17 l/min
Maximaler Durchfluss von B nach A: 25 l/min
Anzahl der Hydraulikbohrungen im Körper: 2
Innengewinde im Körper: 3/8" [BSP]
Körpermaterial: verzinkter Stahl
Maximal zulässiger Druck: 250 bar
Gewicht: 0,510 kg - Temperaturbereich und Öltyp:
Zulässige Umgebungstemperatur: -40 C bis +60 C
Zulässige Öltemperatur: -15 C bis +80 C
Öltyp: Hydrauliköl auf Mineralölbasis
Technische zeichnung:
