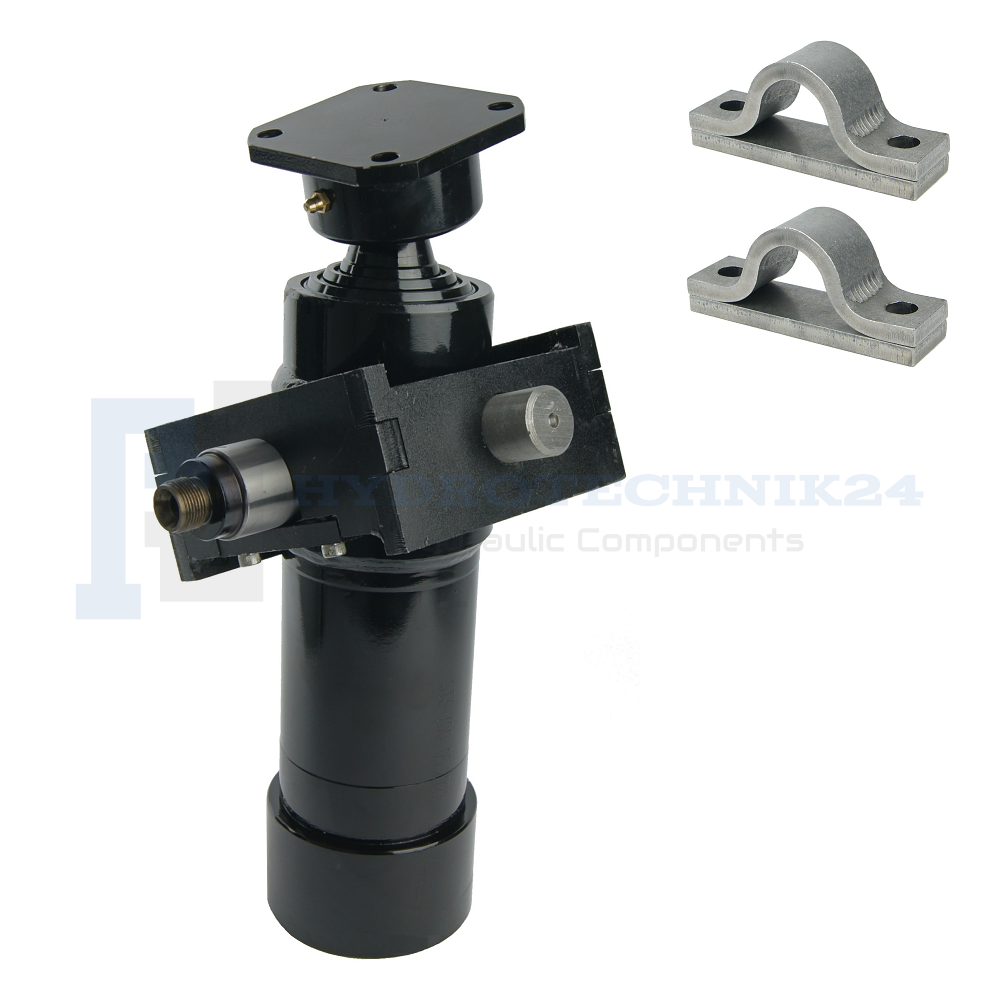

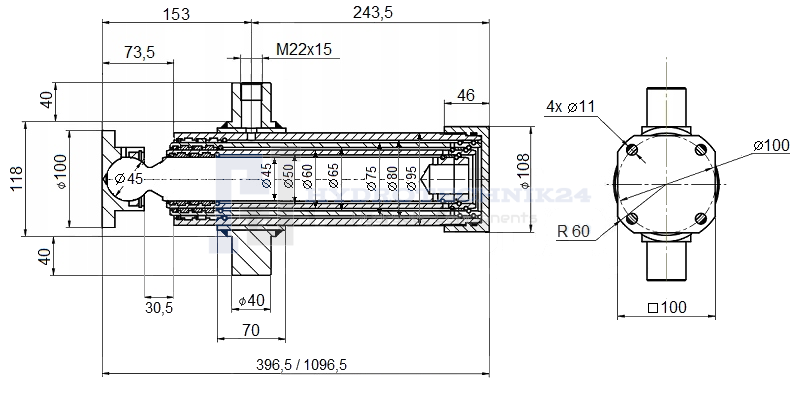

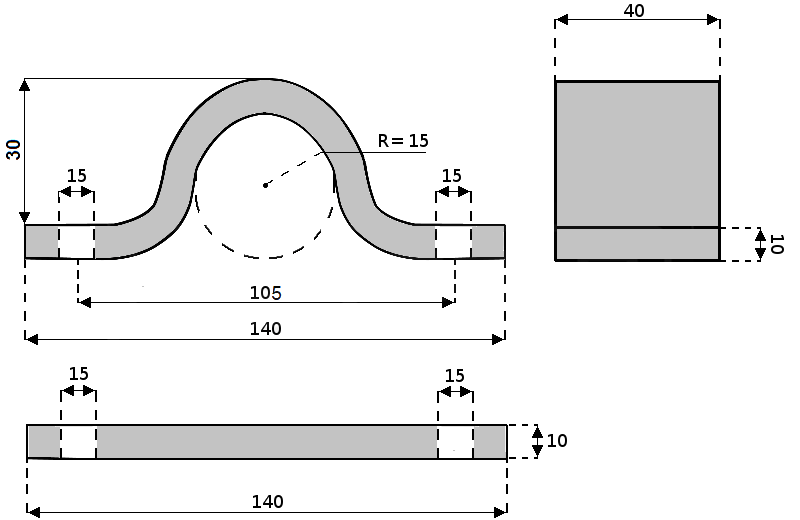

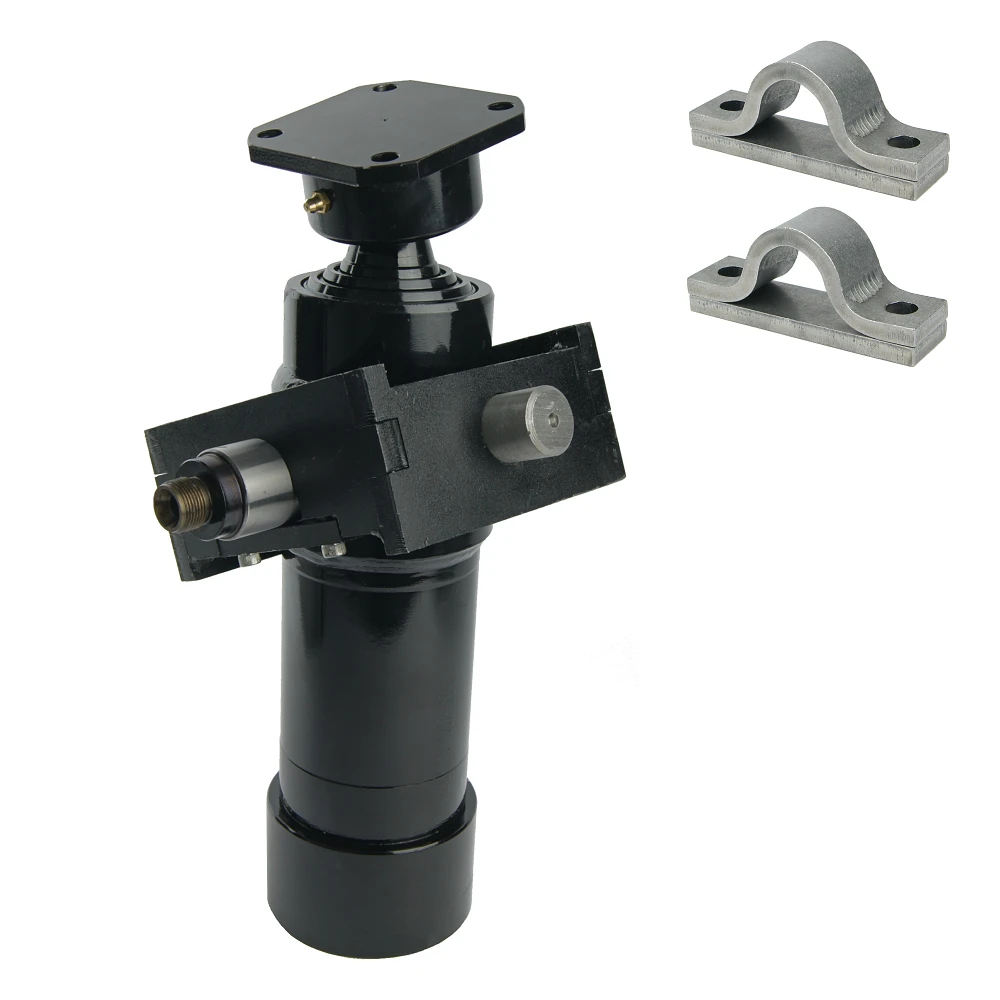

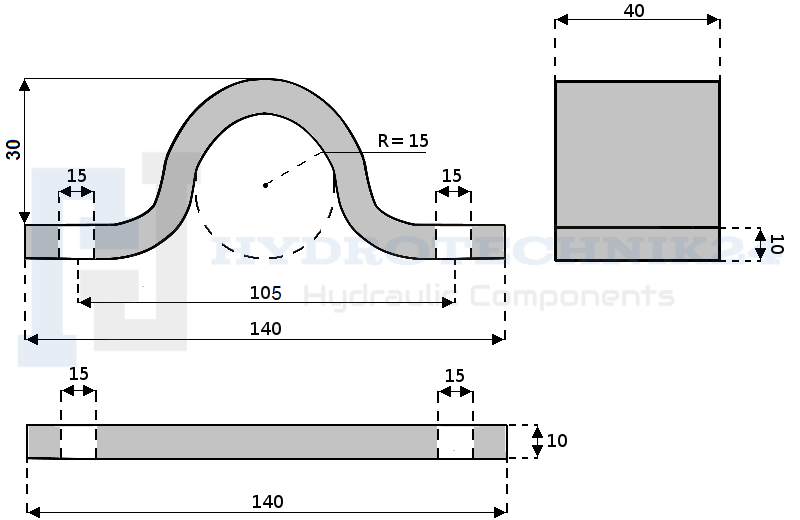

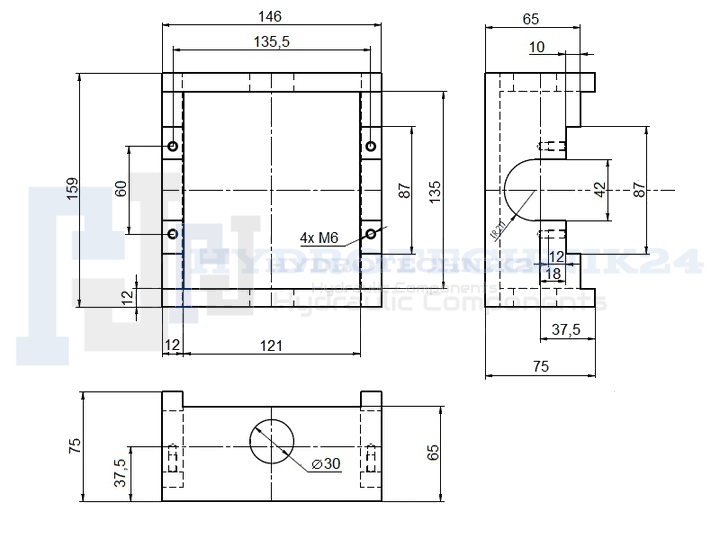

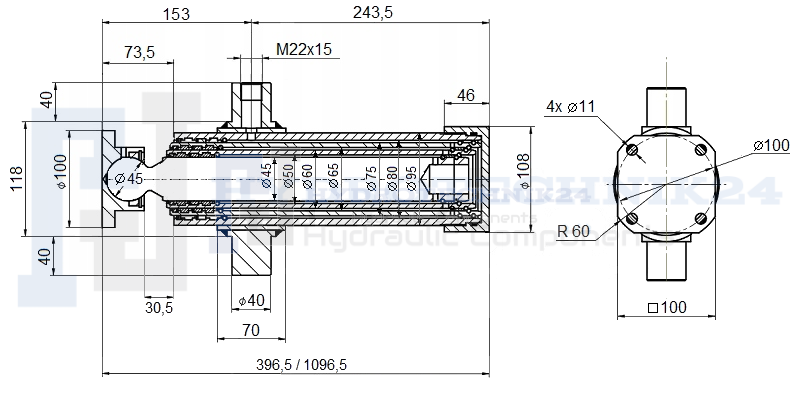

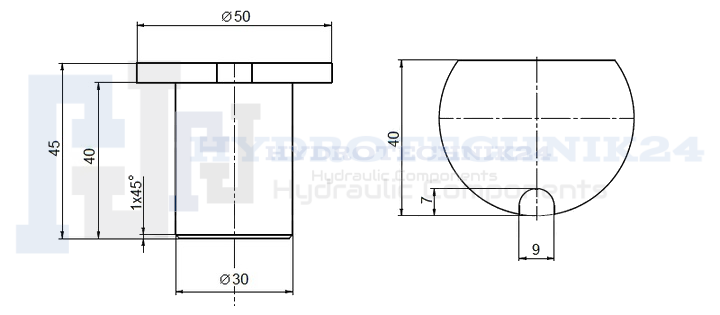

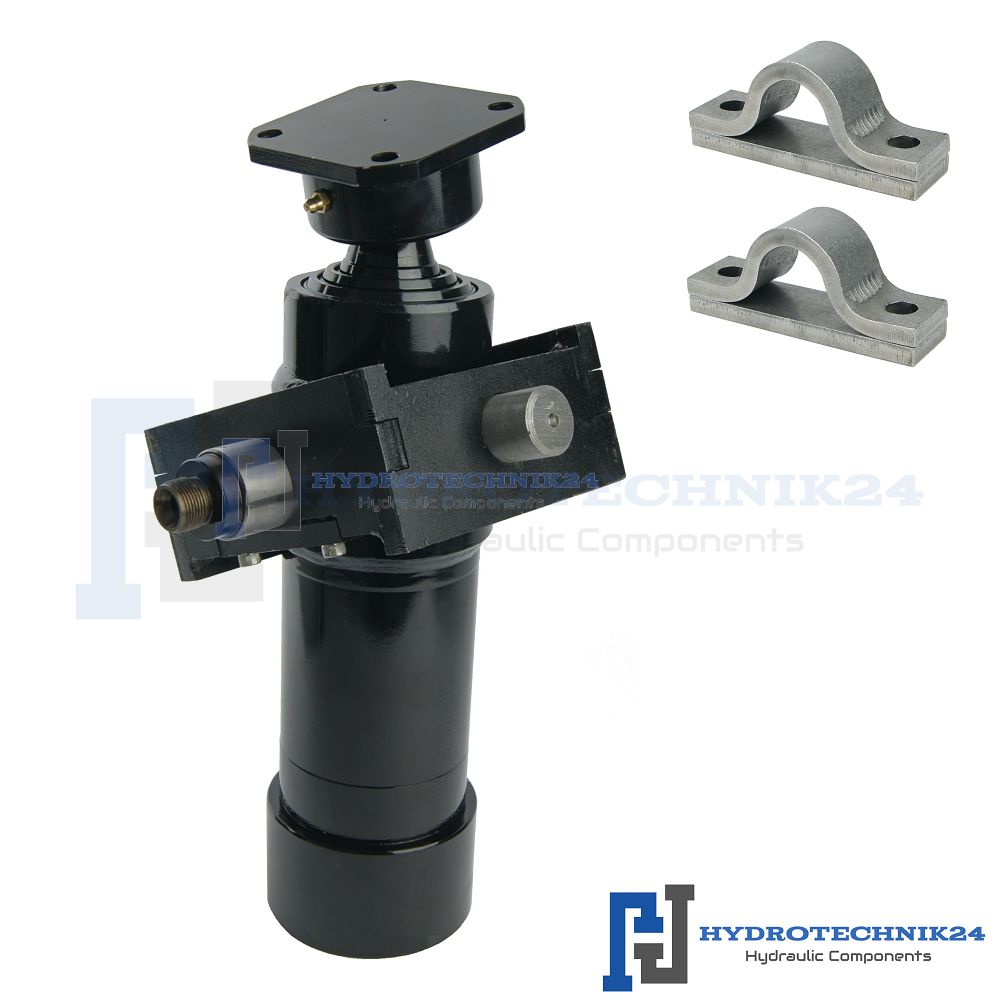

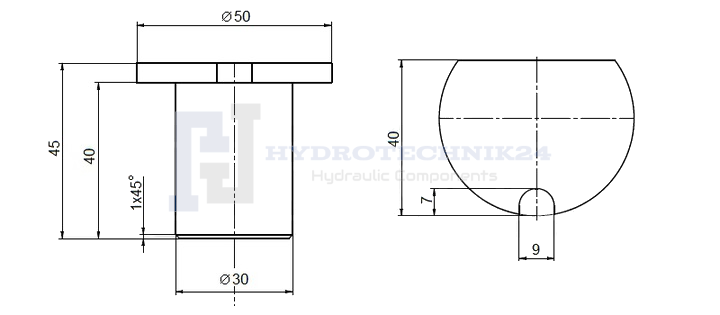

Teleskopzylinder 3-stufig Ø75/60/45mm 700mm hub mit Kugelpfanne, Kardanring und Lagerbockpaar

Verfügbarkeit: auf Lager

Lieferzeit: 1 - 3 Werktage (in Deutschland)

Delivery: Überprüfen Sie die Liefermethoden.

Bruttopreis: 298,60 €

Regular price:

298.60

The lowest price during 30 days prior to the reduction:

Nettopreis: 250,92 €

Regular price:

The lowest price during 30 days prior to the reduction:

quantity Stk.

product unavailable

zur Wunschliste hinzufügen

Hersteller:

Produktcode/SKU: 41.30.80.016.3

Anwendung:

Es wird häufig in Hydrauliksystemen in der Landwirtschaft, im Bauwesen und in der Industrie eingesetzt. Durch die kompakte Bauform und die niedrige Bauhöhe ist der Zylinder ideal für Tieflader oder eine tief sitzende Ladefläche geeignet.

Allgemeine Information:

Arbeitsparameter:

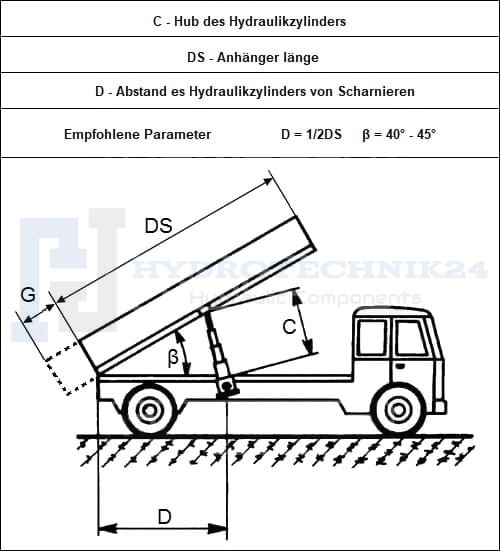

Hilfreiche Daten bei der Auswahl eines Hydraulikzylinders für die Kippbehälter:

Max. Gewicht der losen Fracht + Ladekiste (12MPa): 4T
Max. Gewicht der losen Fracht + Ladekiste (16MPa): 5T
maximaler Abstand vom Betätiger zum Scharnier (D): 1000mm
Länge der Kiste beim Kippen nach hinten (DS): 2000mm
Möglichkeit, die Kiste zu verlängern, indem sie über die Scharniere (G) hinausgeschoben wird.

Hubkräfte je nach Stufe 120/ 160bar (T):

1. Stufe: Hubkraft = 5,4T bei 120bar, Hubkraft = 7,2T bei 160bar Stufen-Ø = 75mm
2. Stufe: Hubkraft = 3,5T bei 120bar, Hubkraft = 4,6T bei 160bar Stufen-Ø = 60mm
3. Stufe: Hubkraft = 1,9T bei 120bar, Hubkraft = 2,6T bei 160bar Stufen-Ø = 45mm

Gut zu wissen:

Hydraulische Teleskopzylinder bestehen aus einer Anzahl von Zylindern mit jeweils kleinerem und kleinerem Durchmesser, die ineinander montiert sind und sich nacheinander ausfahren. Auf diese Weise ist es möglich, bei kurzer gefalteter Zylinderlänge einen großen Hub zu erzielen.
Bei einfachwirkenden Teleskop-Hydraulikzylindern wirkt Drucköl auf einer Seite, wodurch die einzelnen Zylinderelemente ausgefahren werden. Die Rückkehr des Teleskops erfolgt unter dem Einfluss äußerer Kraft (meistens unter dem Einfluss des Gewichts der Anhänger-Entladebox).
Der Zufluss und Abfluss des Öls erfolgt durch die gleiche Leitung, die Richtung des Ölflusses wird vom Maschinenbediener über ein Steuerventile (Hebel) gesteuert.
Der empfohlene Neigungswinkel der Kiste beim Entladen sollte zwischen 40 und 45 Grad liegen. Der Einbauort des Stellantriebs sollte sich in der Mitte der Ladekastenlänge befinden.
