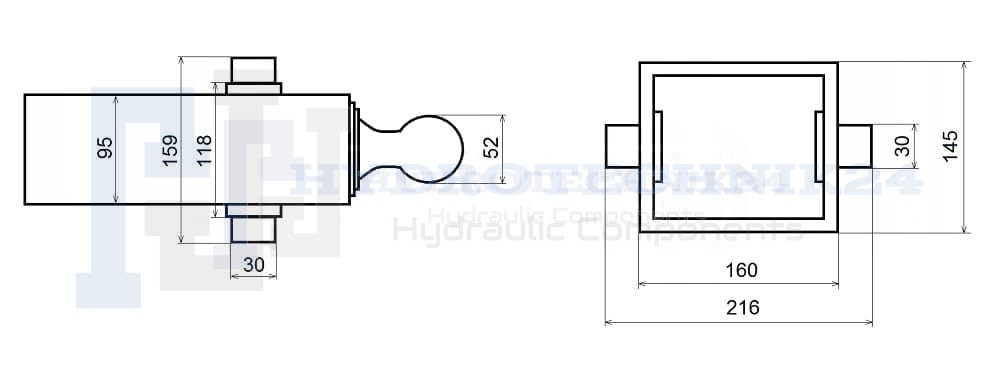

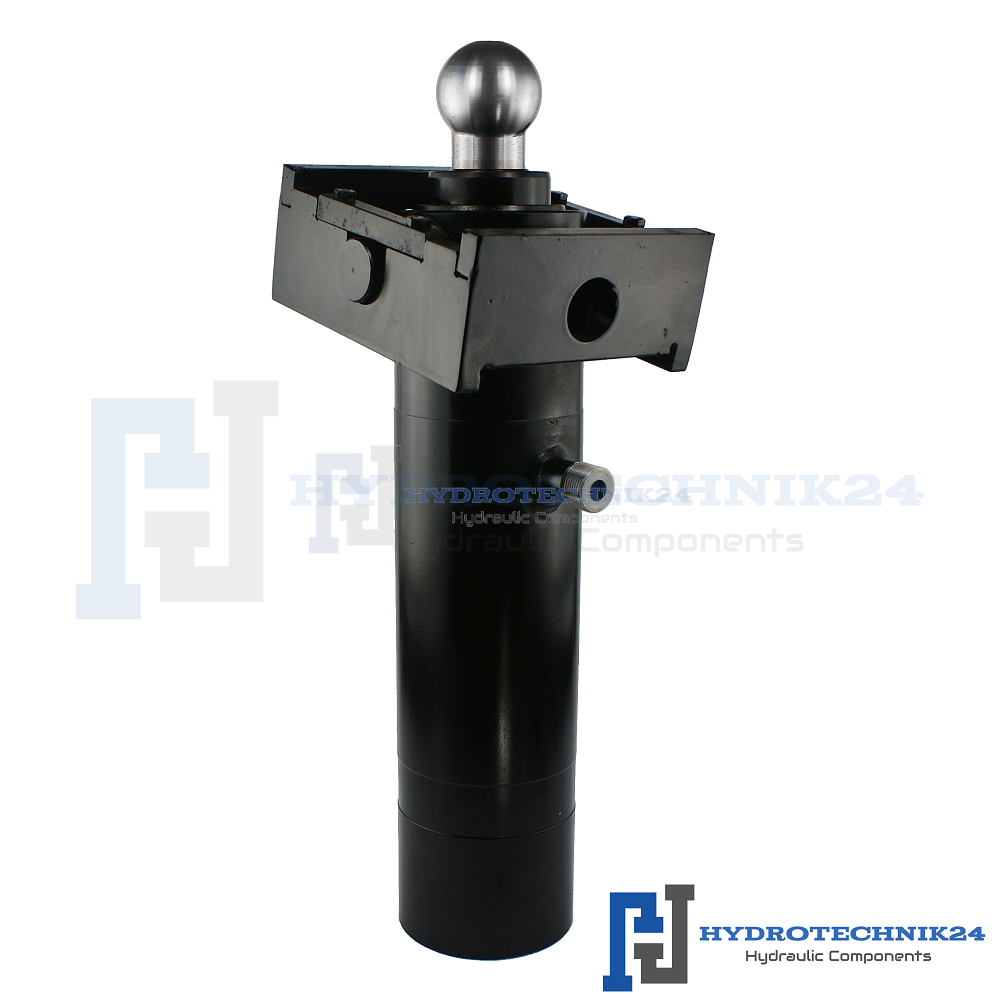

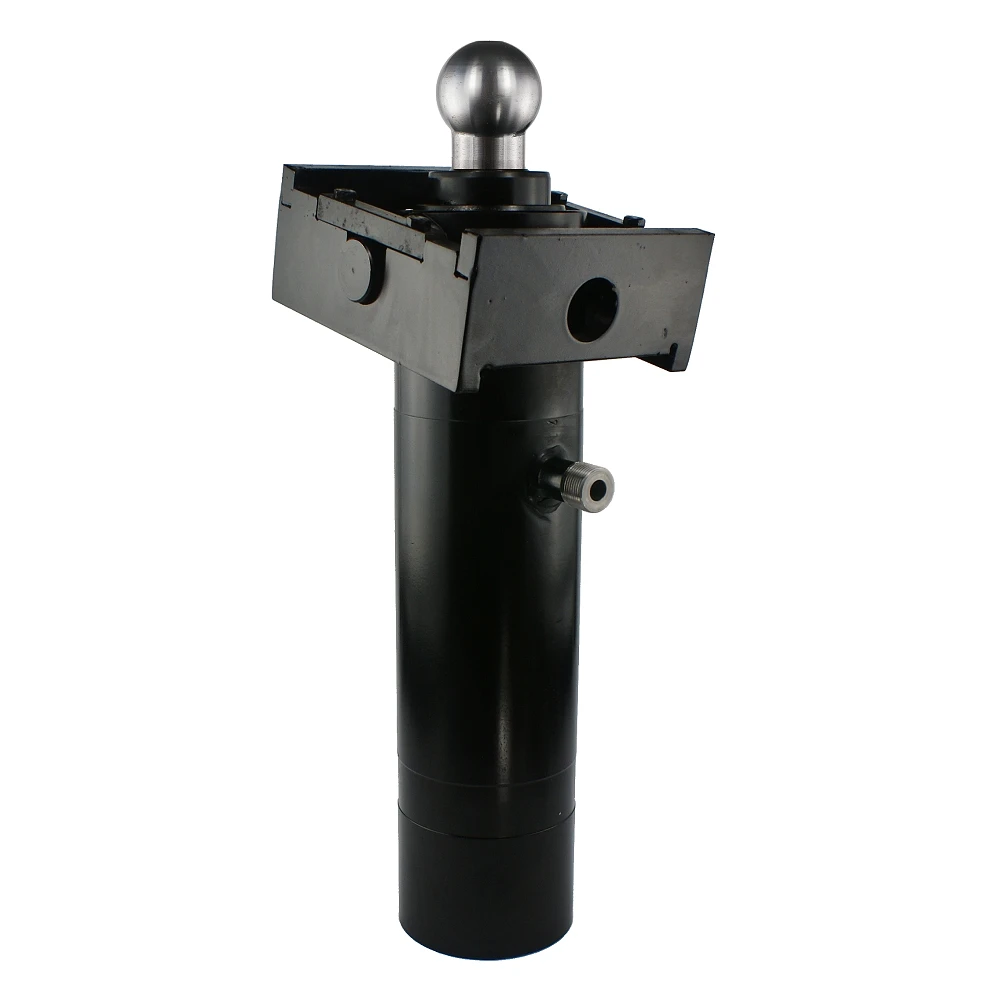

Teleskopzylinder 2-stufig Ø75/60mm 520mm hub mit Kardanring

Verfügbarkeit: auf Lager
Zustellung innerhalb von: 4 Werktage
Bruttopreis: 262,15 € 262.15
Nettopreis: 220,29 €
quantity Stk.

product unavailable

zur Wunschliste hinzufügen
Anbieter: Hydrotechnik24
Produkt-Code/SKU: 41.30.80.005

Beschreibung

Anwendung:

  • Es wird häufig in hydraulischen Systemen in Landwirtschaft, Gartenbau, Forstwirtschaft, Bauwesen und allgemein in der Industrie eingesetzt. Der Hydraulikzyilnder ist hauptsächlich für den landwirtschaftlichen Anhänger mit seitlicher Kippung vorgesehen, in dem zwei solcher Aktuatoren eingebaut sind. Es kann bei der Herstellung anderer Anhänger mit ähnlichen Parametern verwendet werden.

Allgemeine Information:

  • Anzahl Kolbenstangen: 2
  • Flachanschluss mit M22x1,5 Gewinde
  • Maximale Hubgeschwindigtkeit 0,5 m/s
  • Ölbedarf: 2 Liter
  • Maximaler Arbeitsdruck: 160Bar
  • Empfindlichkeitsschwelle (Anfangsdruck): 5Bar

Arbeitsparameter:

  • Zulässige Umgebungstemperatur: -40 C bis +60 C
  • Zulässige Öltemperatur: -15 C bis +80 C
  • Flüssigkeitstyp: Hydrauliköl auf Mineralölbasis

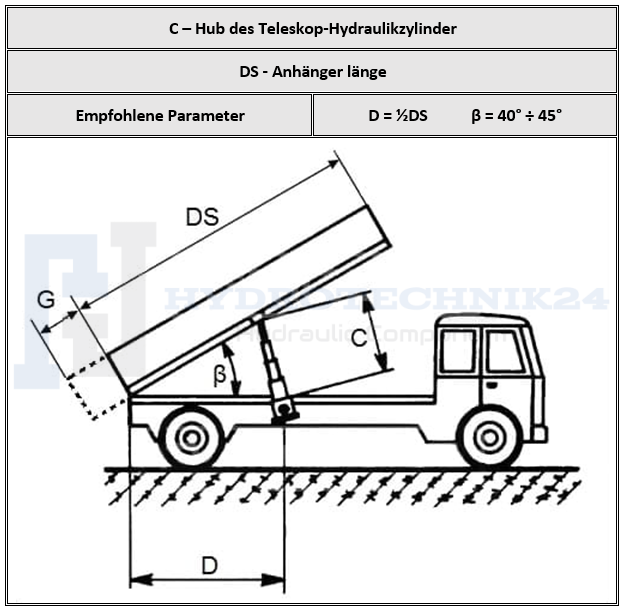

Hilfreiche Daten bei der Auswahl eines Hydraulikzylinders für die Kippbehälter:

  • Max. Gewicht der losen Fracht + Ladekiste (12MPa): 3,5T
  • Max. Gewicht der losen Fracht + Ladekiste (16MPa): 4,6T
  • maximaler Abstand vom Betätiger zum Scharnier (D): 750mm
  • Länge der Kiste beim Kippen nach hinten (DS): 1500mm
  • Möglichkeit, die Kiste zu verlängern, indem sie über die Scharniere (G) hinausgeschoben wird.

Hubkräfte je nach Stufe 120/ 160bar (T):

  • 1. Stufe: Hubkraft = 5,4T bei 120bar, Hubkraft = 7,2T bei 160bar Stufen-Ø = 75mm
  • 2. Stufe: Hubkraft = 3,5T bei 120bar, Hubkraft = 4,6T bei 160bar Stufen-Ø = 60mm

Gut zu wissen:

  • Hydraulische Teleskopzylinder bestehen aus einer Anzahl von Zylindern mit jeweils kleinerem und kleinerem Durchmesser, die ineinander montiert sind und sich nacheinander ausfahren. Auf diese Weise ist es möglich, bei kurzer gefalteter Zylinderlänge einen großen Hub zu erzielen.
  • Bei einfachwirkenden Teleskop-Hydraulikzylindern wirkt Drucköl auf einer Seite, wodurch die einzelnen Zylinderelemente ausgefahren werden. Die Rückkehr des Teleskops erfolgt unter dem Einfluss äußerer Kraft (meistens unter dem Einfluss des Gewichts der Anhänger-Entladebox).
  • Der Zufluss und Abfluss des Öls erfolgt durch die gleiche Leitung, die Richtung des Ölflusses wird vom Maschinenbediener über ein Steuerventile (Hebel) gesteuert.
  • Der empfohlene Neigungswinkel der Kiste beim Entladen sollte zwischen 40 und 45 Grad liegen. Der Einbauort des Stellantriebs sollte sich in der Mitte der Ladekastenlänge befinden.
