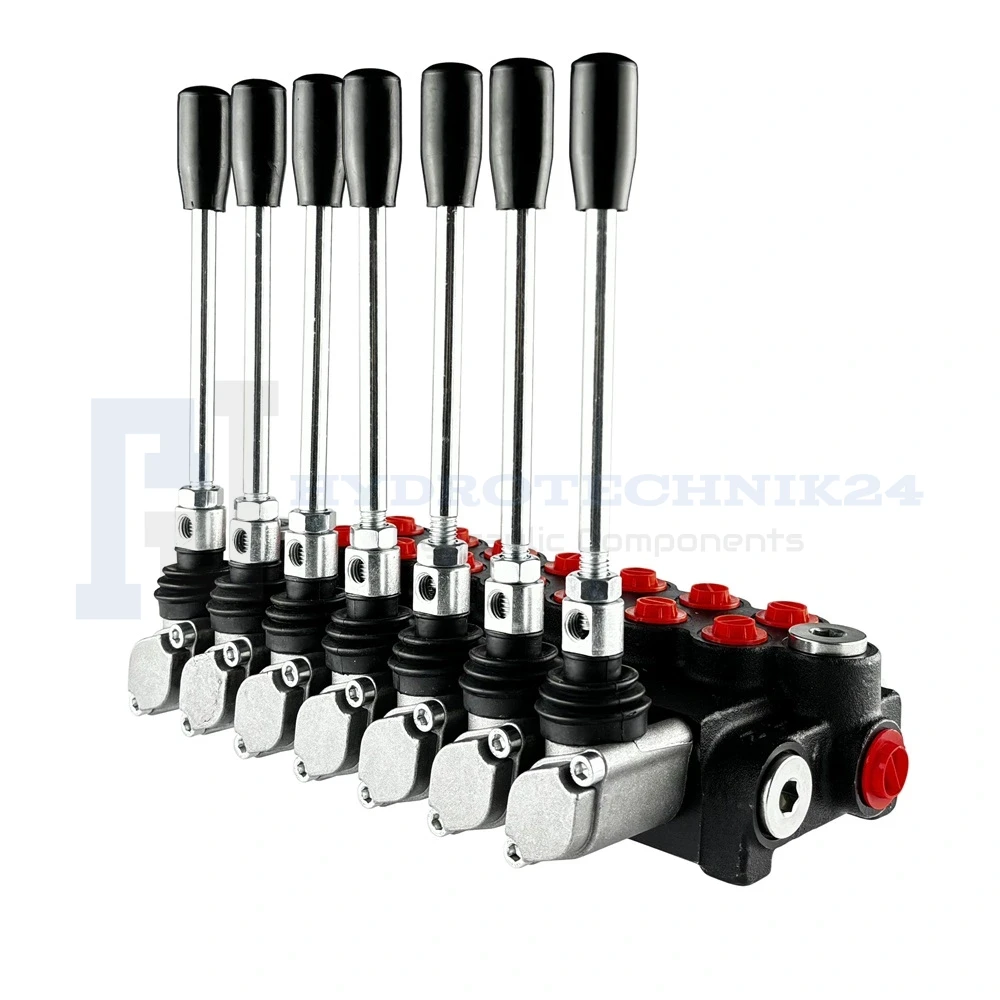

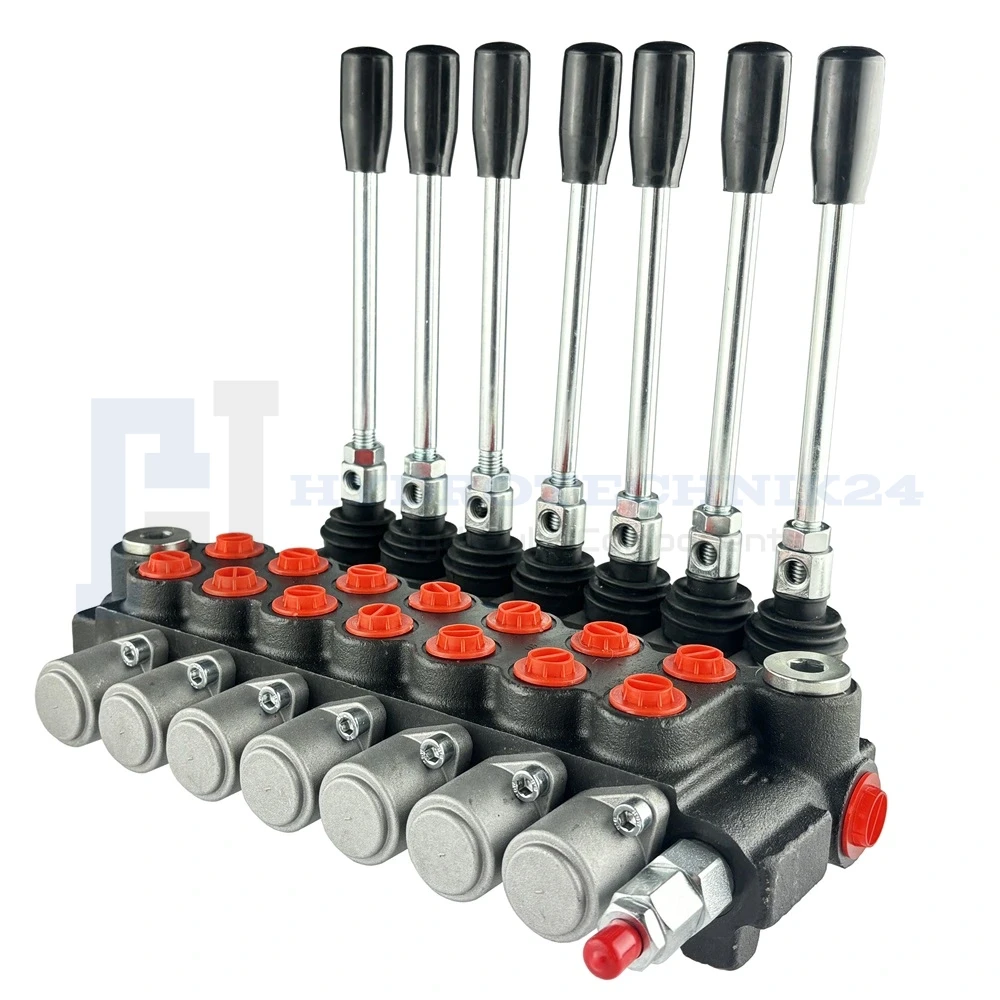

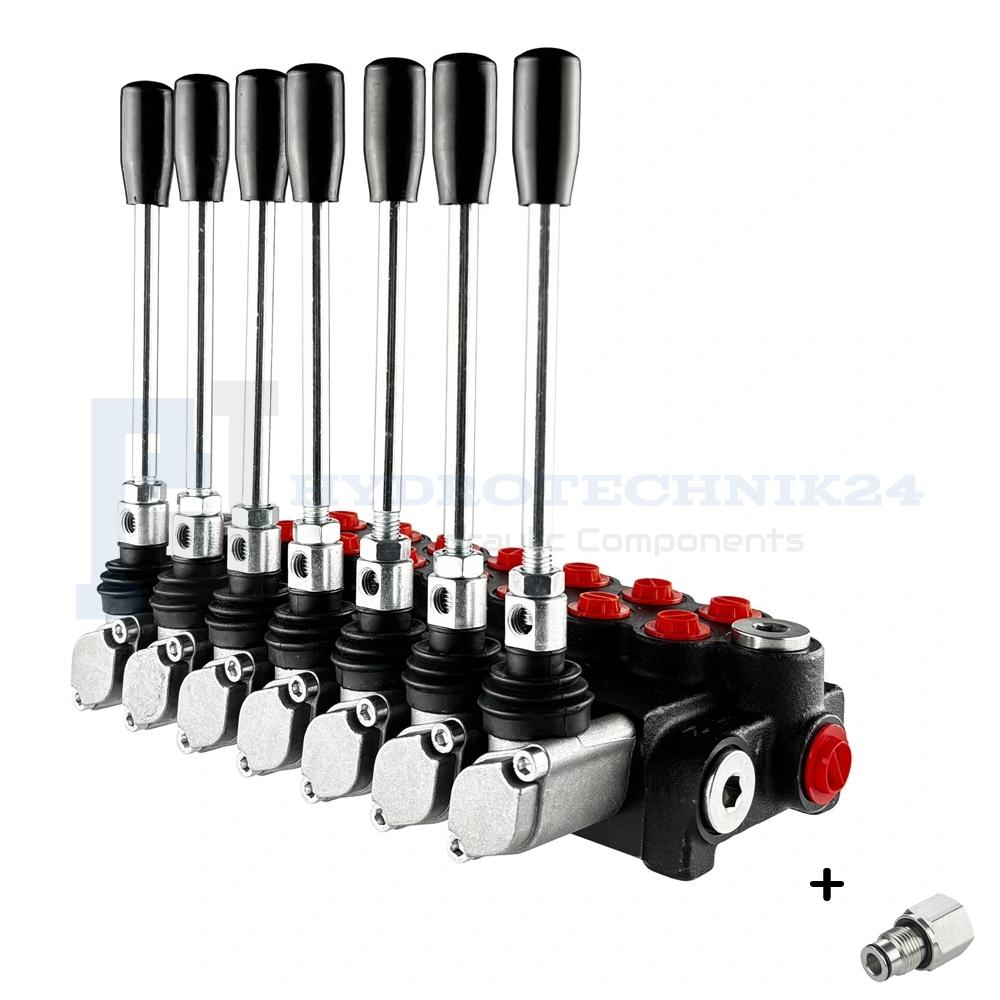

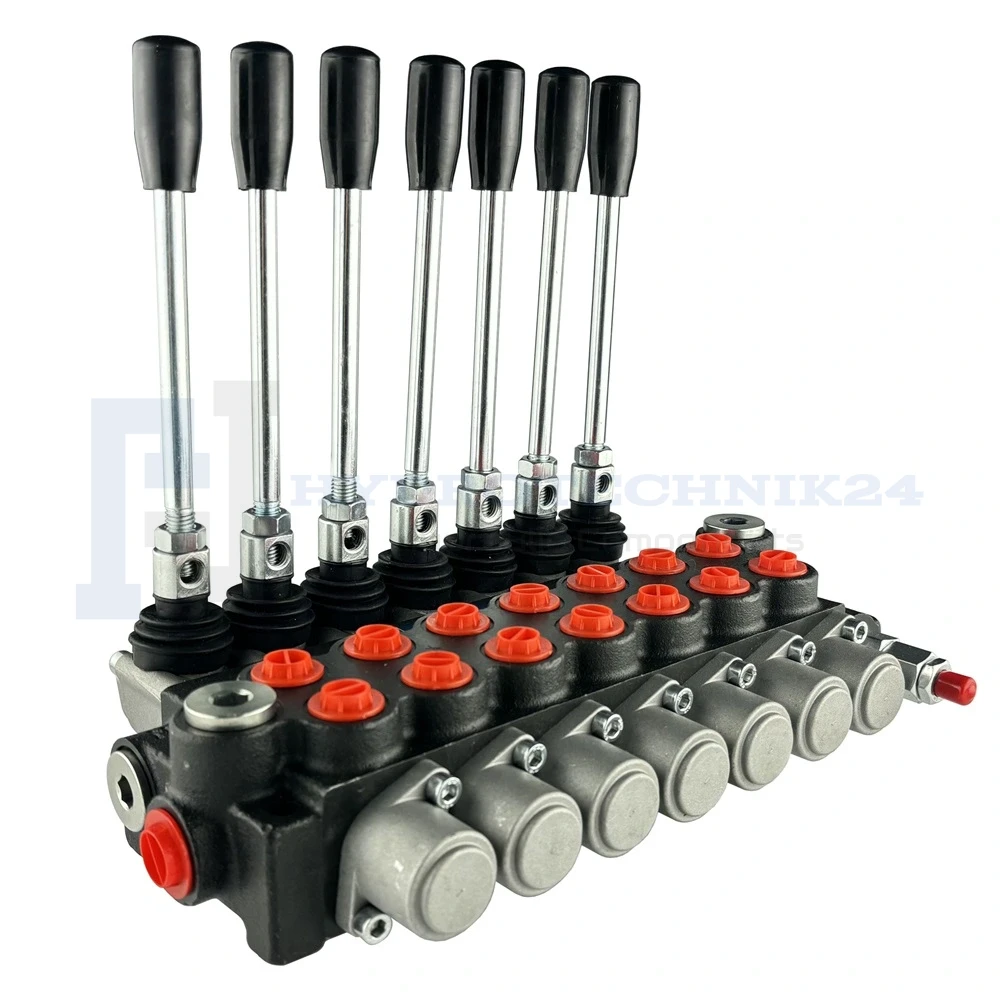

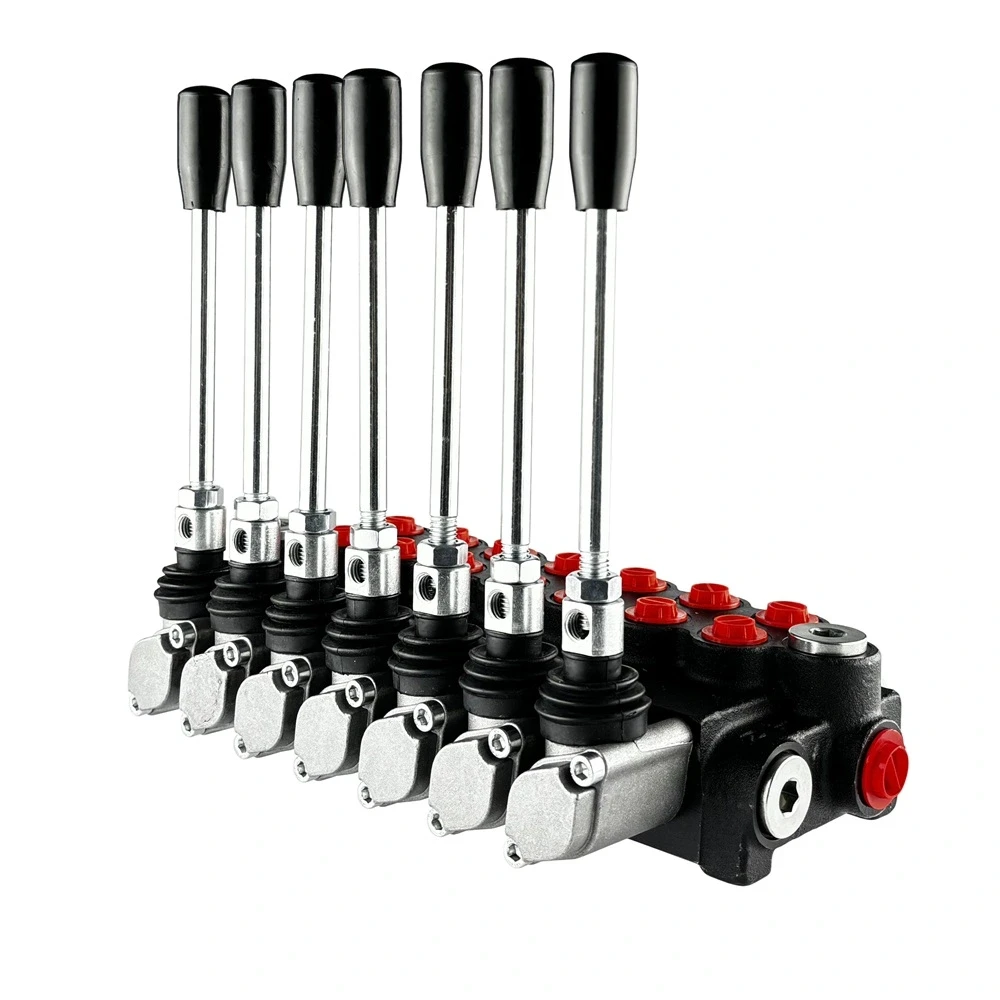

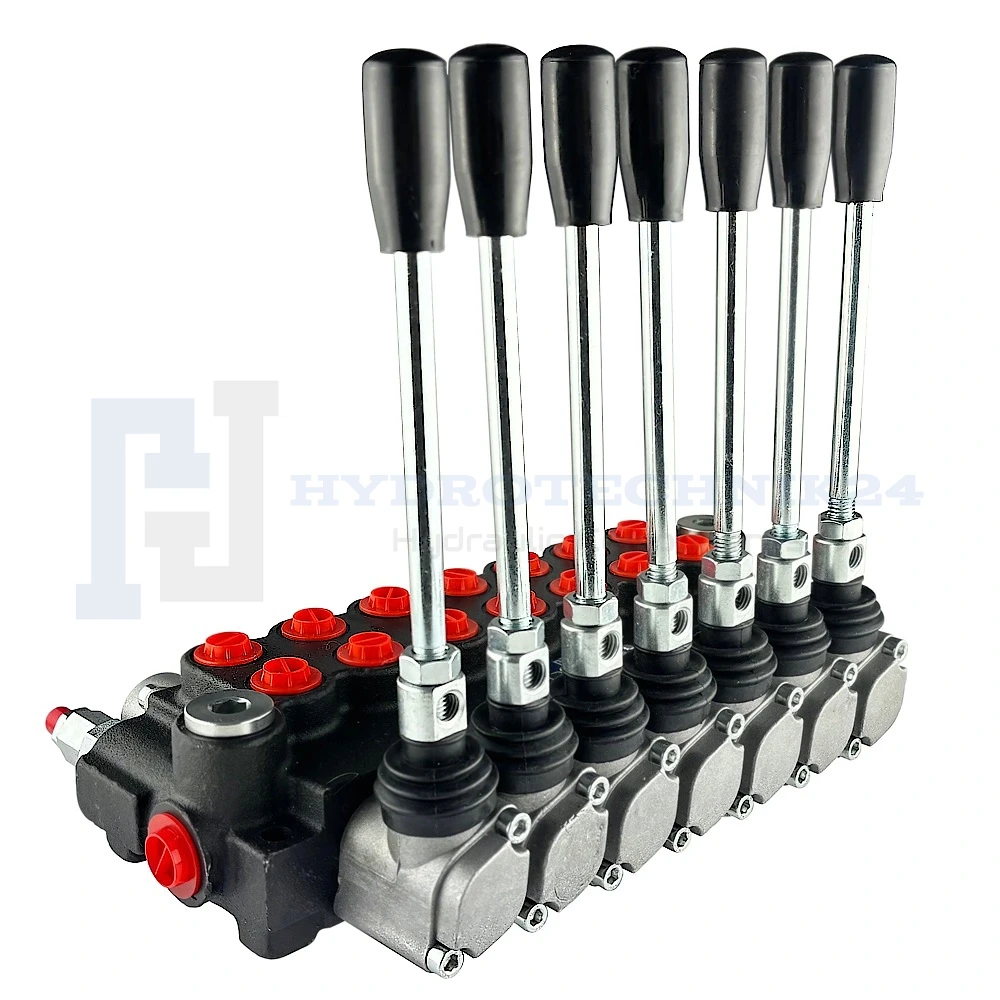

Handsteuerventil 40L 7-fach doppeltwirkend - HT24

Handsteuerventile 40L 7-fach doppeltwirkend - HT24

Neuheit

Verfügbarkeit: auf Lager

Lieferzeit: 1 - 3 Werktage (in Deutschland)

Delivery: Der Preis enthält keine möglichen Zahlungskosten. Überprüfen Sie die Liefermethoden.

Bruttopreis: 187,45 €

Regular price:

187.45

The lowest price during 30 days prior to the reduction:

Nettopreis: 157,52 €

Regular price:

The lowest price during 30 days prior to the reduction:

quantity Stk.

product unavailable

zur Wunschliste hinzufügen

Hersteller:

Produktcode/SKU: 41.10.01.070.HT24

Beschreibung

Anwendung:

Das Handhebelventil ist an verschiedene Maschinentypen angepasst wie: Landmaschinen, Traktoren, Spritzen, HDS-Lader, Baumaschinen, Lader, Bagger, Kehrmaschinen, Industriemaschinen und andere hydraulisch gesteuerte Geräte.

Technische Daten:

Empfohlener Öldurchfluss im System: 0 - 40 l/min.

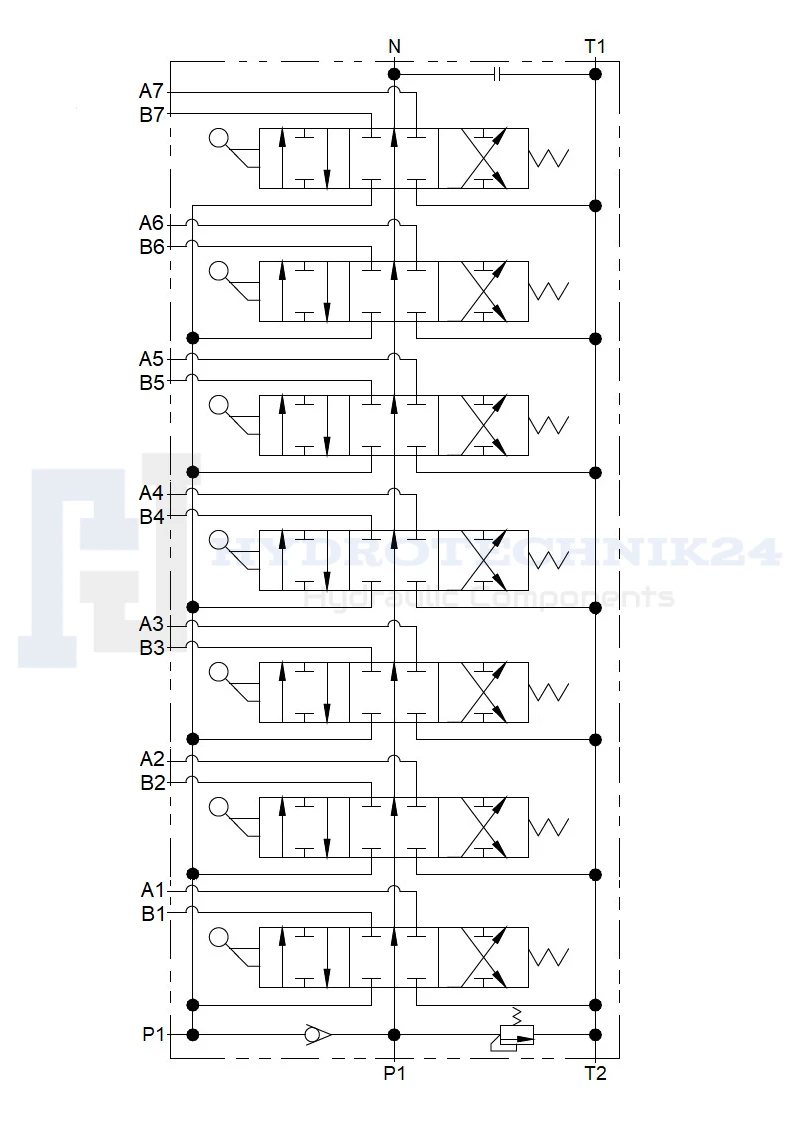

Steuerungsbeispiel: 7x Hydraulikzylinder doppeltwirkend
Möglichkeit der seriellen Anbindung an das bestehende System (Druckhülse erforderlich).

Steuerung:

Alle Dreistellungshebel (1 - 0 - 2) mit Federrückstellung, d.h. sie kehren selbst in die Senkrechte zurück:
Nullstellung 0 (Hebel in senkrechter Stellung), die Kolbenstange des Hydraulikzylinder steht still - das Öl geht zum Überlauf.
Arbeitsstellung 1 (Hebel schräg nach vorne gestellt), die Kolbenstange des Hydraulikzylinder fährt aus.
Arbeitsstellung 2 (Hebel schräg nach hinten stellen), die Kolbenstange des Hydraulikzylinder fährt ein.

Druckbereich:

Maximaler Druck auf die Versorgung: 250Bar
Maximaler Druck am Rücklauf: 50Bar
Maximaler Druck auf den Abschnitten: 300Bar
Druckbegrenzungsventil (DBV) ist werkseitig auf 175 Bar eingestellt

Empfohlener Öltemperaturbereich:

Zulässige Umgebungstemperatur: -40 C bis +60 C
Zulässige Öltemperatur: -15 C bis +80 C

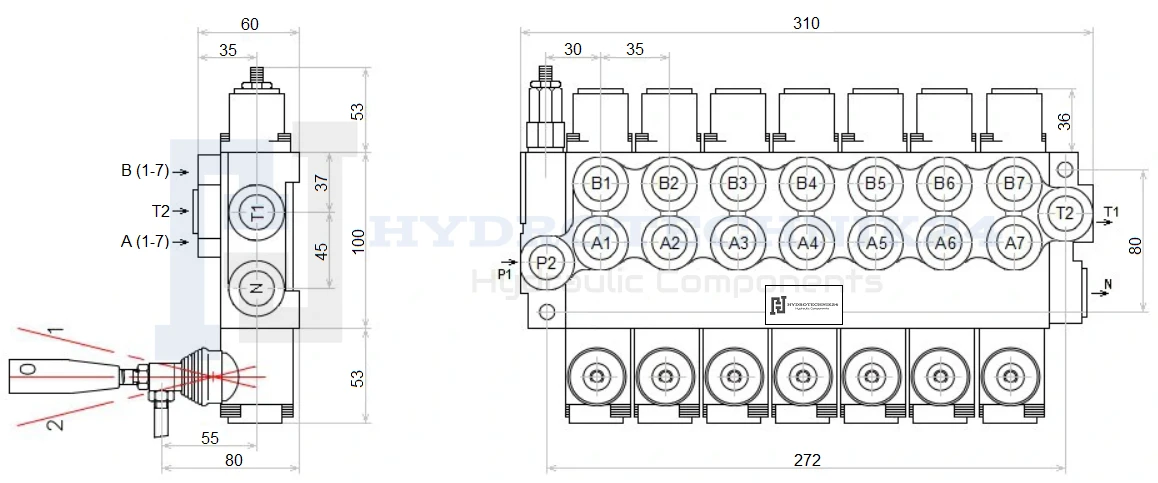

Verbindung:

Anschlussgewinde P (Hydraulikpumpe): 1/2" Innengewinde
Anschlussgewinde T (Rücklauf/Öltank): 1/2" Innengewinde
Anschlussgewinde A und B (Hydraulikzylinder): 3/8" Innengewinde
Anschlussgewinde N (Druckweiterführung): 1/2" Innengewinde

Technische Daten

Hersteller	Hydrotechnik24
Nenndurchfluss	40 L/min
Die Anzahl der Sektionen	7
